【用途】：

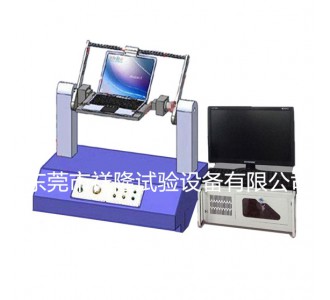

   本機適用于Note-Book筆記本電腦、TV液晶電視、LCD Monitor液晶顯示器、便攜式DVD等產品整機及HINGE單體作扭力測試；本機采用Windows中文視窗程序設定，操作簡便，自動存儲測試數據（扭力－角度曲線、扭力壽命衰減曲線、測試結果），且所有測試條件皆可存儲。

　　本機采用高精密荷重元測量及伺服電機驅動，可以得到精準之扭力結果，實為HINGE制造商及各成品制造商之研發、品檢之必備檢測儀器。
【典型應用】：

       Note-Book轉軸扭力測試　　　　　　LCD Monitor轉軸扭力測試
      TV轉軸扭力測試　　　　　　　　　　便攜式DVD轉軸扭力測試　

◇型號規格及主要技術參數

【特點】：

●采用伺服馬達驅動，高精度Load Cell測量，提供精準的扭力測試；
●測試條件均由電腦設定，并自動存儲（打開角度、速度、次數、暫停時間等等）；
●全程記錄每次扭力－角度曲線，并自動生成壽命衰減曲線報表、測試數據報表等

●報表頭可自由設定，可設定上下限自動判定結果Pass或Fail及最大力，最小力，平均力等

●Note-Book的試驗位置可自行調整，可選擇單邊施力或雙邊施力；

【測試軟體】：


●中/英文視窗電腦測試界面，設定、操作簡便

●實時曲線（扭力－角度曲線）、壽命曲線（扭　　　力－次數曲線）、結果數據（扭力值、角度值）可在同一界面查看；

數據報告	壽命曲線報告
曲線報告

報表內可根據設定之上、下限值自動判定Passed或Fail，自動生成當前所測試次數之最大扭力值、

最小扭力值、平均值等；并可生成每條曲線之最大扭力值、最小扭力值、平均值等；

自動記錄每次扭力-角度曲線圖、扭力衰減曲線圖+數據、測試數據；

扭力衰減曲線圖報表：顯示全測試過程扭力值變化(衰減)與次數的關系；

采用日本松下伺服電機驅動，自帶2500r高脈沖繹碼器，高精度定位準確，低噪聲，大力矩，可長時

間使用；

采用韓國SETECH精密扭矩傳感器測量扭力，精度高達：±0.5%FS

采用雙邊施力，確保測試過程中左右同步搖臂不會晃動且采集力精準度高；配有雙邊對軸心裝置，

確保被測HINGE軸心一致和測試精度；

【主要配置】：
