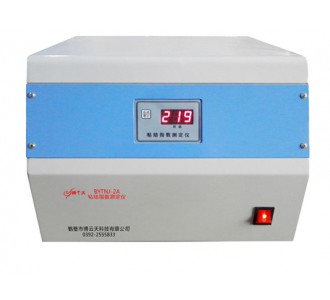

煤的羅加指數測定BYTNJ-2A粘結指數測定儀-煤炭化驗設備的適應范圍

    BYTNJ-2A粘結指數測定儀適用于煤炭、冶金、焦化及科研單位實驗室煉焦用煤的粘結能力——羅加指數及粘結指數的測定。符合國標GB/T5447-1997《煙煤粘結指數測定方法》。

煤的羅加指數測定BYTNJ-2A粘結指數測定儀-煤炭化驗設備的性能特點

1、采用智能微處理器、霍爾轉速開關、無觸點控制開關、掉電保護裝置、免維護等新技術設備。

2、能動態顯示及時轉速、時間及轉數。

3、儀器性能穩定可靠、功能完善、一個按鍵即可完成全部操作。

4、在同類產品中顯示其獨特性，小巧輕便，更加節省空間，增加了便攜性。

煤的羅加指數測定BYTNJ-2A粘結指數測定儀-煤炭化驗設備的技術參數

轉鼓轉速：50±2r/min

預置轉數：250轉

轉鼓轉數顯示方法：數碼管顯示

終止信號：蜂鳴器聲

電    源：220V±10%50HZ

功    率：約28W

機械性能：震動用噪音小，轉動平穩

外型尺寸：（主機）470mm×370mm×280mm

重    量：（主機）約20Kg

粘結指數測定儀的實驗步驟

1、先稱取5g專用無煙煤，再稱取1g試驗煤樣放入坩堝，質量應稱準0.001g。

2、用攪拌絲將坩堝內的混合物攪拌2min。攪拌方法是：坩堝作45°左右傾斜，逆時針方向轉動，每分鐘約15轉，攪拌絲按同樣傾角作順時針方向轉動，每分鐘約150轉，攪拌時，攪拌絲的圓環接觸坩堝壁與底相連接的圓弧部分。約經1 min45 s 后。一邊繼續攪拌，一邊將坩堝與攪拌絲逐漸轉到垂直位置，約2 min 時，攪拌結束，亦可達到用同樣攪拌效果的機械裝置進行攪拌。在攪拌時，應防止煤樣外濺。

3、攪拌后，將坩堝壁上煤粉用刷子輕輕掃下，用攪拌絲將混合物小心地撥平，并使沿坩堝壁的層面略低1mm~2mm，以便壓塊將混合物壓緊后，是煤樣表面處于同一平面。

4、用鑷子夾壓塊于坩堝中央。然后將其置于壓力器，將壓桿輕輕放下，靜壓30 s。

5、加壓結束后，壓塊仍留在混合物上，加上坩堝蓋。注意從攪拌時開始，帶有混合物的坩堝，應輕拿輕放，避免受到撞擊與振動。

6、將帶蓋的坩堝放置在坩堝架中，用帶手柄的平鏟或夾子托起坩堝架，放入預先升溫到850℃的馬弗爐內的恒溫區。要求6 min內，爐溫應恢復到850℃，以后爐溫應保持在（850±10）℃。從放入坩堝開始計時，焦化15 min之后，將坩堝從馬弗爐中取出，放置冷卻到室溫。若不立即進行轉股實驗，則將坩堝放入干燥器中。馬弗爐溫度測量點，應在兩行坩堝中央。爐溫應定期校正。

7、從冷卻后的坩堝中取出壓塊。當壓塊上附有焦屑時，應刷入坩堝內。稱量焦渣總質量，然后將其放入轉股內，進行 次轉鼓試驗，轉股試驗后的焦塊用1mm圓孔篩進行篩分，再稱量篩上物質量，然后，將其放入轉股進行第二次轉股試驗，重復篩分、稱量操作。每次轉股試驗5 min 即250轉。質量均稱準到0.01g 。

8、結果表述

粘結指數（G）按式（1）計算：G=10+(30m1+70m2)/m

式中：；m1—— 次轉鼓試驗后，篩上部分的重量，g;

m2——第二次轉鼓試驗后，篩上部分的重量，g。

m——焦化處理后焦渣總重，g；

計算結果保留壹位小數。
