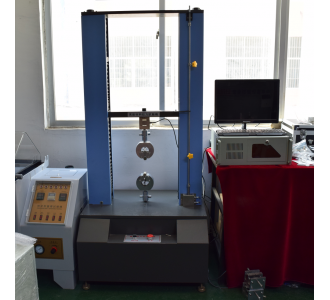

ZT-989微機控制萬能材料試驗機





            本萬能材料試驗機整機以低噪、多功能、大動力、操作簡單、構造小巧準確性高、功能齊全為核心。主要用于測試電線、硅膠、管材、金屬、非金屬、橡膠、塑料，薄膜，PVC，鞋材，建材，人造密度板，布類，膠帶等之拉伸、伸長、剝離、位移、撕裂等多種試驗；也可用于做各種管材的環剛度、環柔度及扁平試驗，根據用戶的特殊需要還可以增加拉伸、壓縮、彎曲等功能測試，屬多功能型電子萬能試驗機。

1. 實時顯示測試曲線，并對測得的數據進行存儲分析，打印報告曲線.

2. 采樣速率高,試驗數據更精確.

3. 采用高精度的A/D轉換器,可真正的實現全程不分檔,測量范圍更寬.學兼優

4. 具有自動判斷斷裂,自動停機,返回等待功能.

5. 具有多種保護方式,可使試驗運行安全可靠.

6. 具有靈活多變的界面及控制方式,可以繪制多種特性曲線.



主要技術參數：

 傳動方式（AC馬達+變頻器控制/伺服電機可選 )

  傳動桿 高精度滾珠絲桿

       容量選擇 ：           20000N

  荷重精度：    ±0.5％(±0.1％)

      控制系統 計算機完全控制

  顯示 Windows\xp+我公司專用控制測試軟件（中英文可選）

  實驗空間：    0-1000mm(可定做)

  測試速度 ：         1-500mm/min （無極調速）

      有效實驗寬度：400mm

  夾具 可訂做選擇，安裝通用

  電源 ：            220V單向

  體積 ：          （2000x750X550）mm

  保護裝置 緊急開關，上下行程保護，力量保護，位移時間保護

  可配打印機噴墨彩色，報表內容完全開放、電腦

  單位切換：        Kgf、lbf、N、KN、KPa、mpa、

  有效寬度 ：       400mm

  位移角析度： 0.001mm

配件：

1、試驗主機     一臺

2、  標準測試夾具  一對

3、  電腦顯示器19寸 一臺（選配）

4、  電腦主機     一臺（選配）

5、  打印機      一臺（選配）

6、  電源線      一根

7、  說明書      一份

8、  保修卡      一份

9、  合格證      一份

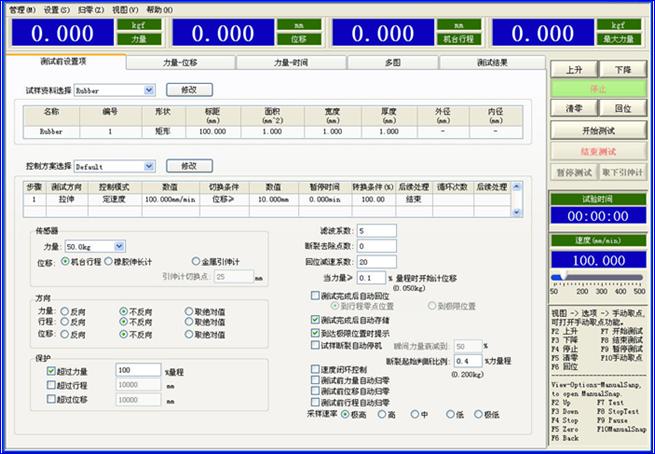

軟件操作指南





軟件功能介紹:

  A. 測試標準模塊化功能:提供使用者設定所需應用的測試
    標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
  B. 試品資料:提供使用者設定所有試品數據，一次輸入
    數據永久重復使用。并可自行增修公式以提高測試數據契合性。
  C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇
    自己喜好的報表格式（測試程序新增內建EXCEL報表
    編輯功能擴展了以往單一專業報表的格局）
  D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，
    變形單位mm、cm、inch。

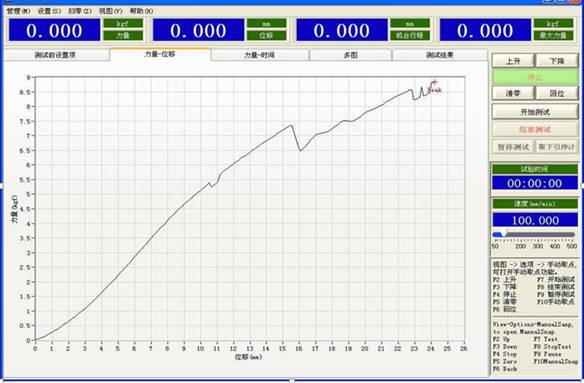

  E. 圖形曲線尺度自動最佳化Auto Scale，可使圖形以
    最佳尺度顯示。并可于測試中實時圖形動態切換。具
    有荷重-位移、荷重-時間、位移-時間、應力-應變
    荷重-2點延伸圖，以及多曲線對比。

  F．測試結果可以EXCEL格式的數 據形式輸出。
  G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、抗拉強度、抗壓強度、任意點定伸長強度等等。
    數據備份：測試數據可保存在任意硬盤分區。

  H．多種語言隨機切換：簡體中文、繁體中文、英文。
  I．軟件具有歷史測試數據演示功能。



五. 可測試項目



（一）普通測試項目：（普通顯示值及計算值）
 ●拉伸應力　　　●拉伸強度
 ●扯斷強度　　　●扯斷伸長率
 ●定伸應力　　　●定應力伸長率
 ●定應力力值　　●撕裂強度
 ●任意點力值　　●任意點伸長率
 ●粘合力及取峰值計算值
 ●壓力試驗　　　●剪切力剝離力試驗
 ●彎曲試驗　

　

（二）特殊測試項目：

  1.彈性系數即彈性楊氏模量
  定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，
      材料越強韌。
  2.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
  3.彈性限：為材料所能承受而不呈永久變形之最大應力。
  4.彈性變形：除去荷重后，材料的變形完全消失。
  5.永久變形：除去荷重后，材料仍殘留變形。
  6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，
        一般以上屈服點作為屈服點。

                     屈服（yield）：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，

                    上下起伏，伸長發生較大變化，這種現象叫作屈服。
  7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
