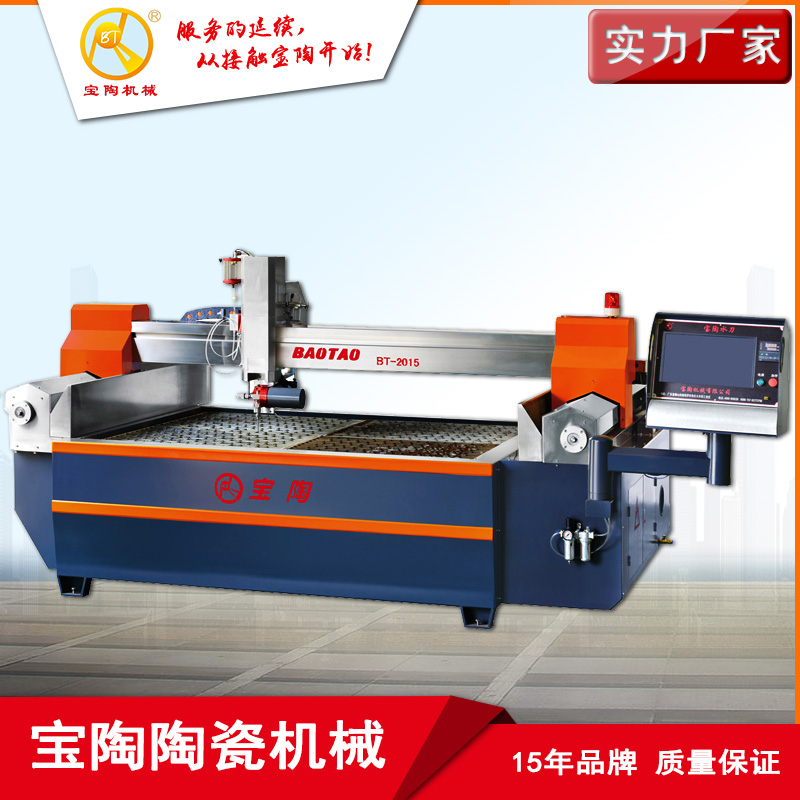

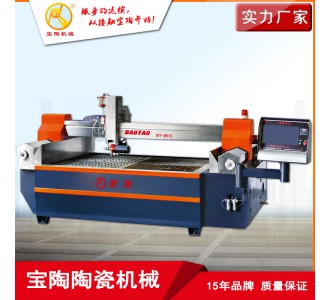

寶陶機械BT-2015 寶陶水刀 水刀切割 水刀拼花 2015型懸臂式智能五軸水刀切割機 數控水刀切割機

供應優質數控水刀/五軸水刀設備/陶機水刀設備/水刀拼花機

歡迎來電咨詢采購報價。

聯系電話：0757 8277 2798

公    司：佛山市寶陶機械設備有限公司

地    址：南海區羅村務莊大豐田工業區牛欄尾路二街三號

手    機：13802464279（雷先生）

         13802464250（董先生）

官    網：www.fsbaotao.com

郵    箱：2427584299@qq.com

一、五軸龍門式水刀切割機產品簡介：

五軸龍門式水刀切割機做三軸不能做，解決四軸不能解決的，五軸水刀切割機配備自主研發的智能控制系統和高精度的萬向擺動頭，它以射流在工件底面的射出點為控制目標，對加工路徑進行規劃和優化，大大提高了水刀的切割效率，并且有效補償了水刀切割固有的形狀誤差。也是傳統拼花工藝中免打磨水刀切割機的高級版。

二、五軸水刀切割機工作原理：

是通過原有的三軸平臺基礎上再增加兩個旋轉軸，即回轉軸和偏擺軸，可以讓切割刀頭任意擺動，并利用預先在數控系統中設置的斜度模型圖案，以及對切割軌跡的實時計算，再根據被切割工件的材料與厚度進行修正，在切割的過程中不斷地擺動切割刀頭，全程完全智能系統控制，配合人機交互技術，完全具備三維連續插補的能力，可以真正實現三維動態切割，使用范圍廣泛，切割出來的工件可達到完美的無斜度狀態。不僅可用于矯正切割斜度，還可用于切斷面為一定斜度（如加工焊接件坡口）的工件加工，并具備加工圓錐體、圓錐齒輪及勻速旋轉曲面的功能，拓展了水切割機的應用領域。

三、五軸水刀切割機獨特優勢：

1、五軸水刀切割機功能特性刀頭任意方向角度傾斜切割，消除了切割面凹凸不平的現象（消除了面小底大的現象）。使需要的正面拼貼縫隙更小，不用打磨就可直接拼貼，減少了打磨環節，有效減少了生產成本，完善了環保問題。

2、采用AB軸式設計，實現了數控五軸（X,Y, Z, A, B）聯動；

3、結構簡潔而不簡單，防水防砂更嚴密，電氣布線巧妙；

4、相關零件由高精密加工中心加工，保證精度更高；

5、采用進口伺服電機、伺服驅動器，控制精度更高；

6、設計合理，受力均衡，有效提高五軸水刀的運行壽命和可靠性；

7、絲杠導軌采用不銹鋼全封閉油泡式結構，減少維護成本，經久耐用；

8、五軸水刀可以實現切割刀頭在±5度范圍內任意角度的切割，在大理石、瓷磚等材料的加工過程中有著優越表現。當切割頭控制在2-4度時，兩塊切割完成的工件拼接就可以達到上表面幾乎沒有縫隙，下表面成喇叭口的效果。這樣就省去了手工二次打磨的工序，以達到提高工作效率，降低加工成本，改善環境，進而打造無塵拼花，提高拼花的質量，成就完美的藝術。同樣在切割玻璃、金屬材料等使用中效果顯著，工作時，不再依靠減低切割速度來實現較為垂直的加工，在不改變加工速度的情況下，就可以達到理想的效果；

9、帶角度切割，解決切割面下半部分凹凸不平影響拼裝質量的問題，在石材拼花工藝中不用打磨就可以直接上膠水拼裝，減少生產環節，降低勞動成本；

10、可加工比較復雜的產品，如圓弧板切割、圓柱板拼花；

11、切割速度快，轉彎不停留，無圓點。
