鑄鋼、不銹鋼、合金鋼等

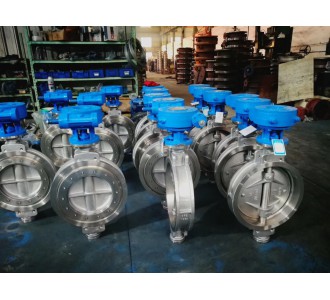

三偏心多層次硬密封對夾蝶閥概述:

三偏心多層次硬密封蝶閥系列產品,系長壽命、節能型蝶閥.其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工精湛,工藝先進.本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成.因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上.

特點

由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證.其主要特點如下:

1、開啟力矩小,靈活方便,省力節能.
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏.
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等.

采用標準

設計標準 :GB/T12238-1989;JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
