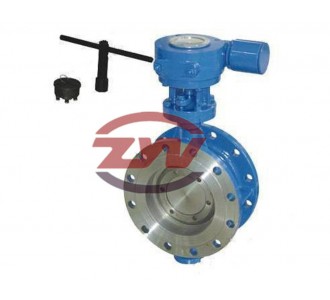

FDD343H-16C 三偏心金屬硬密封渦輪防盜法蘭蝶閥概述:
金屬硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業,可安裝在溫度≤425℃,介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用.
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構,可實現遠距離控制和自動化操作.金屬硬密封蝶閥系列產品,系長壽命、節能型蝶閥.其結構采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次金屬結構,加工精湛,工藝先進.本產品由閥體、蝶板、多層次金屬閥座、閥桿、傳動機構等主要部件組成.因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上.
由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證.
FDD343H-16C 三偏心金屬硬密封渦輪防盜法蘭蝶閥其主要特點:
1、開啟力矩小,靈活方便,省力節能.
2、三維偏心結構,使蝶板越關越緊,其密封性能可靠,達到零泄漏.
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等.
4、該閥門具有防盜功能(三保險)
使用方法:防盜蝶閥安裝后,拿附件扳手上端的小六角施出閥門上蓋的小內六角螺絲,移開蓋子,中間就是鎖芯,如帶鑰匙鎖芯就用鑰匙打開,如帶密碼鎖芯(見防盜閥門的密碼編制和使用),拿出鎖芯后,就用附件板手下端打開(或關閉)閥門的蝶扳,順時針關,逆時針開.
FDD343H-16C 三偏心金屬硬密封渦輪防盜法蘭蝶閥采用標準:
1.設計標準:
GB/T12238-1989
JB/T8527-2015
2.連接法蘭標準:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
3.結構長度標準:
GB/T12221-1989
4.壓力試驗標準:
GB/T13927-1992
JB/T9092-1999
| 口徑： |
DN50-1200 |
| 材質： |
碳鋼，不銹鋼 |
| 承壓： |
6-25公斤 |
| 流向： |
單向 |
| 型號： |
FDD343H |
| 3C級： |
工業級 |
| 溫度： |
300-400度 |
| 介質： |
水，石油，蒸汽等 |
| 驅動方式： |
渦輪，電動，氣動 |
?
