精準頂板離層儀廠家 LBY-3A頂板離層儀使用說明書  3點離層儀

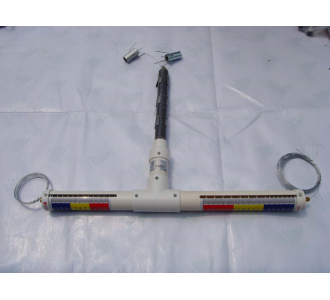

頂板離層儀的基本使用說明

一、產品用途 用來檢測、監測頂板、邊坡向外變形的位移量。可提前預測頂板、邊坡安全隱患。也可檢測煤礦頂板的單點、兩點的離層量，可用長電線在線遠近距離測量。

二、工作原理 在邊坡測點上向內側在煤礦頂板上向上面深處鉆一￠40的孔N米深，用安裝桿將一固定頭帶著細鋼絲繩送入N米深處固定。鋼絲繩的另一端固定在邊坡表面孔口的傳感器上，當邊坡外移或頂板表面有位移時，就會在顯示儀表上顯示出N米深處的固定端到表面的位移變化量。

儀器的安裝
先安裝深基點錨頭（銀色），用安裝桿把錨頭送至設計位置，送入時用手拉緊測繩。
淺部錨頭（白色）送至設計位置。
將兩根測繩穿過外測筒，注意將尺0點少許（5mm左右）露在頂板外。
接內測筒，注意將內測筒尺0點與外測筒下端面對齊。
后安裝套筒，注意應是外測筒尺0點對準套管底邊。
記錄初讀數，安裝完畢。進口夜光材料制作而成.
2、主要技術指：
測量點數：2點；
·測量范圍：0-110mm
·讀數精度：1mm
·測繩長度4米、6米
··安裝鉆孔直徑28mm、42mm
