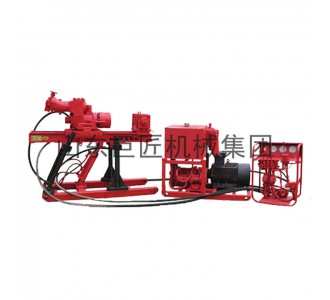

一、ZDY-2300煤礦用全液壓坑道鉆機產品特征
ZDY2300型煤礦用液壓坑道鉆機是我公司研制的ZDY系列鉆機之一。該鉆機采用液壓傳動機構，具有鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便，同時可解決松軟突出煤層在鉆孔的過程中出現噴孔、塌孔、卡鉆等現象。
二、ZDY-2300煤礦用全液壓坑道鉆機適用范圍
ZDY2300坑道鉆機主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程鉆孔。
三、ZDY-2300煤礦用全液壓坑道鉆機技術參數
|
項目 |
單位 |
型號 |
|
|
鉆機主機 |
鉆孔深度 |
m |
300 |
|
開孔直徑 |
Mm |
Φ94、Φ115、Φ133 |
|
|
終孔直徑 |
mm |
Φ94 |
|
|
鉆桿直徑 |
mm |
Φ63 |
|
|
鉆孔傾角 |
° |
-90～+90 |
|
|
輸出轉速 |
r/min |
70/160 |
|
|
輸出扭矩 |
N·m |
2300/1000 |
|
|
推力 |
KN |
110 |
|
|
起拔力 |
KN |
80 |
|
|
正常進給速度 |
m/min |
0～1.5 |
|
|
推進行程 |
mm |
850 |
|
|
主機外型尺寸 |
mm |
2240×1000×1450 |
|
|
主機重量 |
Kg |
1400（不含鉆桿） |
|
|
泵站 |
小泵出油調定工作壓力 |
MPa |
16 |
|
大泵出油調定工作壓力 |
MPa |
16 |
|
|
工作介質 |
|
46＃抗磨液壓油 |
|
|
油箱有效容積 |
L |
110 |
|
|
外型尺寸 |
mm |
1685×800×840 |
|
|
重量 |
Kg |
616 |
|
|
操縱臺 |
旋轉壓力（反轉） |
MPa |
15 |
|
旋轉壓力（正轉） |
MPa |
14 |
|
|
推進壓力 |
MPa |
13 |
|
|
外型尺寸 |
mm |
1140×615×1130 |
|
|
重量 |
Kg |
175 |
|
|
電動機 |
電動機型號 |
|
YBK2-225S-4 |
|
電動機功率 |
KW |
37 |
|
|
電動機電壓 |
V |
380/660 |
|
|
電動機電流 |
A |
69.9/40.4 |
|
|
電動機轉速 |
r/min |
1480 |
|
|
整機重量 |
Kg |
2200 |
|
山東巨匠機械集團有限公司專業供應煤礦用全液壓坑道鉆機，主要型號有ZDY-650、ZDY-750、ZDY-1250、ZDY-2300、ZDY-1200S、ZDY-1600S、ZDY-1900S、ZDY-3200S、ZDY-4000S。
