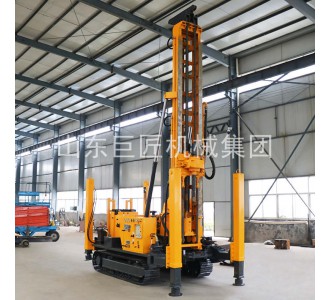

一、JDL-400水氣兩用鉆機簡介
JDL-400水氣兩用鉆機是一種集水鉆、氣鉆于一體的機械頂驅水井鉆鑿設備，很好的解決了土層氣鉆空氣潛孔錘鉆進困難，堅硬巖石層、礫石、卵石層水鉆泥漿鉆進施工效率低的問題，水氣兩用鉆機適應各種地層，鉆孔效率更加高效節能。
二、JDL-400水氣兩用鉆機特點
1、采用AMT手自一體自動擋變速箱；
2、鉆機采用長行程倍速機構、機械動力頭；
3、鉆機采用雙聯油泵供油，液壓系統利用分流合流技術；
4、鉆機主軸采用機械傳動；
5、鉆機液壓控制系統中預留部分功能接口。
三、JDL-400水氣兩用鉆機技術參數
|
JDL-400水氣兩用鉆機Mud/Air Drilling Rig |
||
|
工作地層 Working stratum |
松散土層及基巖（硬度F6~20） Loose soil layer and bed rock(hardness:F6~20) |
|
|
鉆進方式 Drilling method |
頂驅機械回轉液壓推進，泥漿鉆進或氣動潛孔錘鉆進。 Mechanical top head rotation, hydraulic feeding, work with mud pump or DTH. |
|
|
鉆進能力 Drilling capacity |
Φ42泥漿鉆進Mud drilling depth |
1200m |
|
NQ繩索鉆進NQ wireline coring |
800m |
|
|
Φ75氣動鉆進Air Drilling depth |
400m |
|
|
鉆孔直徑Borehole dia. |
≤Φ350 |
|
|
動力 Power |
柴油機型Diesel engine model |
YN33GBZ |
|
額定功率Rated power |
76kw |
|
|
額定轉速Rated speed |
2400rpm |
|
|
動力頭 Drive head |
回轉轉速Rotary speed |
14~650r/min |
|
最大扭矩Max. torque |
13400N.m |
|
|
給進系統 Feeding system |
提升力Lifting capacity |
18T |
|
推進力Thrusting capacity |
9T |
|
|
卷揚機 Winch capacity |
液壓工具卷揚機（選配） Hydraulic tool winch(optional) |
1.5T |
|
機械卷揚 Mechanical winch |
3T |
|
|
鉆桿 Drill pipe |
鉆桿直徑Drill pipe dia. |
Φ76/Φ89/Φ102 |
|
鉆桿長度Drill pipe length |
3000mm |
|
|
履帶底盤 Crawler chassis |
行走速度 Walking speed |
0~2km/h |
|
爬坡能力Climbing angle |
20° |
|
|
整機尺寸 Dimension |
運輸狀態Transport |
5600*2120*2650mm |
|
工作狀態Working |
3800*3250*6700mm |
|
|
整機重量Weight |
8000kg |
|
|
配套空壓機 Air compressor |
工作風壓Air pressure |
10.5~24.6bar |
|
耗氣總量Air consumption |
16~35m³/min |
|
★以上參數如有改動，恕不另行通知。
山東巨匠機械集團專業供應水氣兩用機械頂驅鉆機，主要型號有JDL-300、JDL-400。
