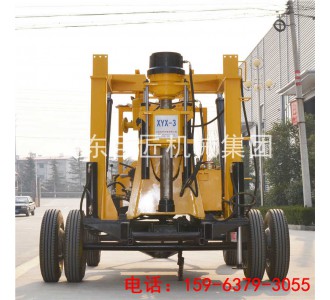

一、XYX-3輪式液壓巖芯鉆機特點
1、該鉆機裝有輪式行走機構及液壓油缸支柱，整機搬遷方便，便于鉆機的水平調整。
2、具有油壓給進機構，提高鉆進效率。
3、鉆機配有液壓卡盤，可實行不停機倒桿，工作效率高，操作方便安全可靠。
4、配有孔底壓力表指示壓力，便于掌握孔內情況。
5、起、落塔為液壓操作，方便可靠。
6、柴油機采用電啟動，減輕工人勞動強度。
二、XYX-3輪式液壓巖芯鉆機技術參數
|
鉆孔深度 |
100 250 300 600 m |
|
鉆孔直徑 |
300 200 150 75mm |
|
開孔直徑 |
300mm |
|
終孔直徑 |
75mm |
|
鉆桿 |
Φ60mm |
|
鉆孔傾角 |
90°-65° |
|
立軸 |
|
|
立軸正轉速度 30-1050r/min |
|
|
立軸反轉速度 |
29-137r/min |
|
立軸行程 |
560mm |
|
立軸內孔直徑 |
96mm |
|
立軸提升能力 |
60KN |
|
主卷揚(液壓驅動) |
|
|
單繩提升速度 |
0—45m/min |
|
鋼絲繩直徑 |
14mm |
|
抱閘寬度 |
90mm |
|
卷筒直徑 |
300mm |
|
卷筒容量 |
30m |
|
單繩最大提升能力 |
40KN |
|
副卷揚（液壓驅動） |
|
|
卷筒直徑 |
140mm |
|
鋼絲直徑 |
6mm |
|
卷筒容量 |
450m |
|
泥漿泵 |
|
|
泥漿泵 |
BW-250臥式三缸 |
|
流量 |
250L/min |
|
工作壓力 |
7Mpa |
|
進水口直徑 |
75mm |
|
出水口直徑 |
50mm |
|
齒輪油泵 |
|
|
雙聯油泵 |
CBF-F63/25 |
|
前端流量 壓力 |
63L/min 20Mpa |
|
后端流量 壓力 |
25L/min 20Mpa |
|
鉆機動力 |
|
|
柴油機 |
一汽錫柴4缸 |
|
電機 |
Y180L-4 22KW |
|
輪式底盤 |
|
|
輪式底盤承載能力 |
3.5T |
|
輪式底盤長度 |
2.6m |
|
輪式底盤寬度 |
2m |
|
輪式底盤高度 |
0.6m |
山東巨匠機械集團有限公司專業供應XY系列地質勘探鉆機/巖芯鉆機，主要型號有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XYX-3、XYD-3、XYC-3、XY-4、XY-44A、XYX-44A、XYD-44A、XY-8。
山東巨匠機械集團
業務經理：吳辰川
?
