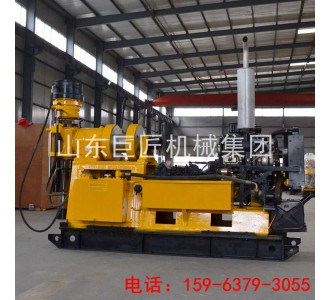

一、XY-3液壓巖芯鉆機主要特點
1、鉆機采用汽車變速箱總成，具有多個轉速級數和合理的調速范圍；
2、扭矩大，承載力強，可實現遠距離操縱變速，操作集中方便；
3、裝機功率大，具有2檔反轉速度，便于處理事故；
4、具有常閉式液壓卡盤，操縱方便靈活；
5、可實現立軸和卷揚機的獨立操作；
6、立軸通孔直徑大，可換用大六方主動鉆桿。
二、XY-3液壓巖芯鉆機技術參數
|
整機參數 |
|
|
鉆孔深度 |
600m |
|
鉆孔直徑 |
300-75mm |
|
開孔直徑 |
300mm |
|
終孔直徑 |
75mm |
|
鉆桿 |
Φ60 |
|
鉆孔傾角 |
90°--65° |
|
立軸 |
|
|
立軸正轉速度 |
30-1050r/min |
|
立軸反轉速度 |
29-137r/min |
|
立軸行程 |
60mm |
|
立軸內孔直徑 |
96mm |
|
立軸提升能力 |
6000kg |
|
主卷揚 |
|
|
單繩提升速度 |
0.5-1.9m/s |
|
鋼絲繩直徑 |
12.5mm |
|
單繩提升能力 |
4000kg |
|
卷筒直徑 |
300mm |
|
卷筒容量 |
50m |
|
單繩最大提升能力 |
3000kg |
|
泥漿泵 |
|
|
型號 |
臥式三缸 BW-250 |
|
排量 |
250L/min |
|
工作壓力 |
80kgcm² |
|
進水管直徑 |
75mm |
|
出水管直徑 |
50mm |
|
齒輪泵 |
|
|
雙聯齒輪油泵 |
CBF-F63/25 |
|
前流量壓力 |
63L/min 20Mpa |
|
后流量壓力 |
25L/min 20Mpa |
|
鉆機動力 |
|
|
柴油機 |
39KW |
|
電機 |
22KW |
|
重量尺寸 |
|
|
鉆機重量 |
1800KG |
|
外形尺寸 |
2500×900×1800mm |
山東巨匠機械集團有限公司專業供應XY系列地質勘探鉆機/巖芯鉆機，主要型號有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XYX-3、XYD-3、XYC-3、XY-4、XY-44A、XYX-44A、XYD-44A、XY-8。
