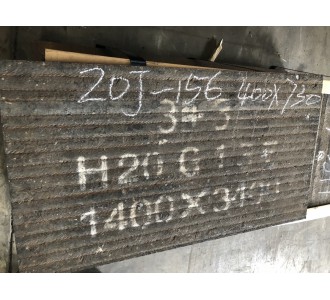

堆焊耐磨鋼板弧長一般控制在3-5mm，焊弧過短，藥皮熔化不好，表面粗糙；焊弧過長，電弧燃燒不穩定，飛濺增多，易產生氣孔，且合金燒損增加。

高鉻耐磨板具的回火處理方法，經過試驗檢測，組織均勻，機械性能良好，回火處理后，促使殘余奧氏體轉變成馬氏體，從而有效的提高硬度，硬度：62—64HRC，耐磨性好，韌性好，沖擊值≥8J/cm2，使用壽命提高1—1.5倍，成本降低20—30％，性價比高。

高鉻合金耐磨鋼板的特征在于：它由以下重量百分比的原料合成；C碳6.2%；B硼2%；Si硅2%；Cr鉻32%；Mn錳7%；余量是Fe鐵。這種高碳高鉻合金以提高腐蝕、耐磨、硬度，同時也節約了時間提高了生產效率，通過高碳高鉻合金化金屬材料表面硬度為大于58HRC，耐磨性比原有金屬材料耐磨性提高。
