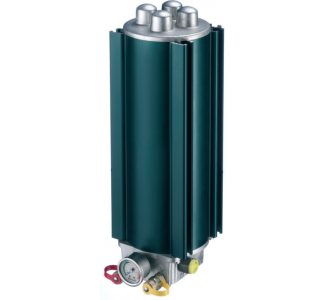

STAUFF西德福濾芯SL030F10B風電濾芯
STAUFF西德福濾芯SL030F10B風電濾芯
總承濾芯，離線濾芯，發電機空氣濾芯，液壓濾芯。
打開過濾器殼罩，取出過濾器。小心熱油擰開過濾器罩殼上的螺釘，排干剩下的油。檢查過濾器油箱中是否有碎片及類似物。換上新濾芯
工作油泵向系統提供壓力潤滑油,潤滑油經過單筒雙精度過濾器后到溫控閥,該溫控閥根據潤滑油的溫度控制潤滑油的流向.
當溫度45℃時,潤滑油直接進入齒輪箱，當溫度45℃時,溫控閥開始動作,使得潤滑油經冷卻器冷卻后再進入到齒輪箱.
在齒輪箱的入口裝有壓力傳感器(設定值0～0.6bar可調)用于檢測潤滑油的壓力.泵出口設有安全溢流閥,系統壓力12bar時,安全溢流閥開啟,回油到齒輪箱
過濾器為雙級過濾,兩只濾芯精度分別為10μm和25μm,正常工作狀態時,潤滑油經過10μm濾芯過濾,當10μm濾芯堵塞,差壓4bar時,
單向閥打開,潤滑油經過25μm濾芯過濾.過濾器前后差壓有差壓發訊器監控,當差壓3bar時發訊，
提示更換濾芯。(注意:當潤滑系統剛啟動,潤滑油溫度未達到正常工作油溫(40℃)要求時,油液黏度高,通過過濾器濾芯時可能會形成比較高的壓差,
此時差壓發訊器訊號僅作參考,不作為動作信號)過濾器前有測壓接頭,可用壓力表測系統壓力，過濾器頂部有排氣閥,用于排除潤滑油中的氣體.
STAUFF壓力表
表圓規格有63和100兩種
標準接著螺紋為BSP英制管螺紋或公制螺紋
表殼為鉻鎳合金鋼(1.401)
表蓋為**的有機玻璃
充注**防震
標準表盤的壓力單位為ba和PSI
根據需要可提供固定法蘭
技術參數
保護類別:IP65(EK0529/IEC529)
精度等級SPG-063:1.6(±1.6‰FS按照EN837-1
精度等級SPG-063:1.0(±1.0‰Fs按照EN837-1
環境溫度:-20℃~+60℃
測量介質溫度:zui高為+0℃
IT螺紋
單獨提供固定架和固定法蘭
標準的壓力指示范圍(zui大不超過1000ba
STAUFF電磁式液位開關SLwC-HE0
STAUFF電磁式液位開關SLwC-M2/M1/42
STAUFF電磁式液位開關SLwC-1
STAUFE電磁式液位開關SLWC-3
STAUFF電磁式液位開關SLWC-4
STAUFF電磁式液位開關SLWC-5
STAUFF電磁式液位開關SLWC-7
TAUF電磁式位開關SLW-10
STAUFF電磁式液位開關SLwC-18
目視**油箱內液位高度 , 油箱zui大壓力為 2bar。
常規尺寸和設計參數
6 個標準系列:SNA 076/127/150/176/254/305 整體窗口 (SNA 076/127/150/176)兩個分體窗口 (SNA254)
三個分體窗口(SNA305)
其它尺寸液位計 詳情請致電我司0592-6081295
介質相容性
適用于 HL 和 HLP 液壓油
材料
殼體 :St12 號鋼 ( 黑色粉末噴鍍 )
堵頭和觀察管:聚酰胺
密封:**橡膠
刻度板:PVC
規格尺寸 (mm)
A B C (zui大)D E F (T1) F ( T2) L1 L2 L3
SNA 076 45 34,5 8 27 43,5 165,5 265,5 108 76 31
SNA 127 45 34,5 8 27 43,5 165,5 265,5 159 127 76
SNA 150 45 34,5 8 27 43,5 165,5 265,5 182 150 99
SNA 176 45 34,5 8 27 43,5 165,5 265,5 208 176 124
SNA 254 45 34,5 8 27 43,5 165,5 265,5 285 254 192
SNA 305 45 34,5 8 27 43,5 165,5 265,5 336 305 244
訂貨說明
stauffer德福液壓濾芯應用在液壓系統中,用于濾除系統中的顆粒夵牣及橡馼雜質倸證液壓系統的淸潔度。stau
仟西德福液壓濾芯的特點
1、分高壓段用、中壓段用、回油段用和吸油段用
與中低精度等級。2—5um為高精度10-15um為中等精度15-25um為低*
度。3、為壓縮濾芯成品外形尺寸,増大過濾面積一般濾層部分折成波紋狀液壓濾芯打褶高度一般在20m以下4、液壓濾芯承受壓差-般
在0.35-0.4mpa但個別特殊濾芯要求承受高壓差,要求承受32mpa,甚至42mpa等同系統壓力。5、*承受溫度有的要求達到135℃
stauf西德福液壓濾芯的更換時間液壓挖掘機一般在運轉2000h以后就需要更換液壓油否則將使系統污染造成系統故暲。據統計液壓
情況若機械使用低等級柴油(偞柒油中含硫量0.5%~1.0%)應毎隔150h更換一次柴濾、機濾;含硫量在1.0%以上應
毎隔60h更換-次柴濾、
機濾。使用破碎器、振動夯等對液壓系統負荷較大的設備液壓回油濾芯、先導濾芯和呼吸器濾芯的更換時間為
每隔100h更換一次。
詳情請致電我司0592-6081295
3密封材料
橡膠 NBR B
氟橡膠 FPMV
4刻度板式樣
有 STAUFF 標記 ( 標準 )S
無標記N
客戶定制式樣X
5溫度計選項
無溫度計 O
刻度板帶紅色溫度計T
刻度板帶藍色溫度計TB
帶探針表盤式溫度計T1C
( 長：200mm, 刻度至 100°C)
帶探針表盤式溫度計T2C
( 長：300mm, 刻度至 100°C)
帶探針表盤式溫度計T1CF
( 長：200mm, 刻度至 100°C / +200°F)
帶探針表盤式溫度計T2CF
( 長：300mm, 刻度至 100°C / +200°F)
6 固定螺栓
公制 ISO 螺紋 M12（標準型）12
公制 ISO 螺紋 M10 10
美制粗牙螺絲 1/2-13UNC U1
美制細牙螺絲 1/2-20UNF U2
美制特細牙螺絲 1/2-28UNEF U3
7 溫度開關 / 溫度傳感器選項
無溫度開關 / 溫度傳感器 -
溫度開關 TS-SNA/SNK;O
常閉觸點（n/c）, 標準接口
溫度開關 TS-SNA/SNK;OD
常閉觸點（n/c） M12 接口
溫度開關 TS-SNA/SNK;C
常開觸點（n/o）標準接口
溫度開關 TS-SNA/SNK;CD
常開觸點（n/o）M12 接口
溫度傳感器 TS-SNA/SNK—PT100,PT100
M12 接口
溫度開關/溫度傳感器只能用 M12 固定螺栓，
詳情請致電我司0592-6081295
8 響應溫度
觸點溫度 +60°C 60
觸點溫度 +70°C 70
觸點溫度 +80°C 80
觸點溫度 +90°C 90
當選擇了溫度開關選項時才有響應溫度選項。
當固定螺栓是 M10，不可選擇 T1C/CF 和 T2C/ CF，且 T1C/CF 和 T2C/CF 不能和溫度開關/溫度傳感器一起使用
SNK127V-C-O-12-O-60
量程
SFLHE-G-4/01 0.005-0.06
SFLHE-G-4/02 0.025-0.13
SFLHE-G-4/06 0.1-0.6
SFLHE-G-4/1 0.2-12
SFLHE-G-4/2 0.4-2.0
SFLHE-G-4/3 0.5-3.0
SFLHE-G-4/5 1.0-5.0
SFLHE-G-2/05 0.1-0.5
SFLHE-G-2/1 0.2-1
SFLHE-G-2/2 0.4-1.6
SFLHE-G-2/4 1-4
SFLHE-G-2/8 2-8
SFLHE-G-2/15 4-15
SFLHE-G-2/20 5-22
SFLHE-G-2/28 6-28
SFLHE-G-1/30 8-30
SFLHE-G-1/45 15-45
SFLHE-G-1/90 30-90
SFLHE-G-1/150 60-150
?
