高混機(jī)/螺旋自動(dòng)上料機(jī)/雙螺桿造粒機(jī)/單螺桿造粒機(jī)/對(duì)吹熱切機(jī)頭/一級(jí)旋風(fēng)分離器/二級(jí)旋風(fēng)分離器/加長(zhǎng)風(fēng)冷振動(dòng)篩/成品料倉(cāng)

配方不對(duì)做出PVC電纜料表面粗糙分兩種，一種是疙瘩，一種是麻點(diǎn)。疙瘩主要是由一些混合時(shí)分散不均勻的粉料聚集體，擠出過(guò)程中不能塑化，被塑化的PVC物料包覆一起由口模擠出，而在電纜料中形成的。前面提到的魚(yú)眼和未充分吸收增塑劑的PVC樹(shù)脂顆粒，也會(huì)造成疙瘩現(xiàn)象，但一般比較小。如今配方，追求填料更細(xì)更多，填料如果表面處理不好，混合時(shí)效果不佳，出現(xiàn)團(tuán)聚現(xiàn)象的幾率會(huì)比較大，只不過(guò)團(tuán)聚程度的大小以及電纜料中表現(xiàn)是否嚴(yán)重，是否成為了問(wèn)題。麻點(diǎn)問(wèn)題相對(duì)要復(fù)雜一些，一般認(rèn)為和物料中跑出的小分子物質(zhì)有關(guān)。這些小分子物質(zhì)來(lái)源于樹(shù)脂本身、增塑劑、潤(rùn)滑劑。由于擠出造粒生產(chǎn)電纜料時(shí)，都需要抽真空，按道理這些小分子物質(zhì)應(yīng)該被抽提走，但為什么還會(huì)出現(xiàn)呢？通過(guò)分析發(fā)現(xiàn)，其實(shí)這些小分子物質(zhì)更多是抽真空后，物料中產(chǎn)生出來(lái)的，很多是來(lái)自量不是很大的潤(rùn)滑劑，當(dāng)然也有增塑劑中的。因?yàn)殡娎|料作為軟制品，有大量的增塑劑，所以配方設(shè)計(jì)時(shí)一般不太注意潤(rùn)滑劑，會(huì)使用一些低檔滑劑，這些低檔滑劑熔點(diǎn)低，擠出后期很多成分易揮發(fā)出來(lái)，此時(shí)已無(wú)法排除，只好被熔融物料夾裹著前行，由于氣體比重輕，會(huì)盡可能逃逸到表面，占據(jù)一定空間，和物料一起被強(qiáng)制輸送，從模口出來(lái)后它立即進(jìn)入空氣中，但在電纜料上卻留下了點(diǎn)點(diǎn)痕跡。有一種情況是，配方外潤(rùn)滑嚴(yán)重不夠，特別是后期潤(rùn)滑不夠，熔融物料在擠出過(guò)程中與機(jī)械表面產(chǎn)生粘連現(xiàn)象，造成表面粗糙，會(huì)有出現(xiàn)一些坑洼。發(fā)生這種情況時(shí)，一般電纜料表面的整體都不會(huì)太好

PVC護(hù)套電纜要比PUR護(hù)套電纜便宜三分之一左右，PVC和PUR電纜有什么區(qū)別呢？為什么價(jià)格會(huì)相差那么多？　PVC雙階PVC

PVC護(hù)套電纜造粒機(jī) PUR PVC護(hù)套電纜配方與護(hù)套電纜料生產(chǎn)設(shè)備規(guī)格（品牌）

PUR/PVC電纜料造粒機(jī)_PVC護(hù)套電纜料造粒機(jī)（品牌）

什么是高柔性PVC護(hù)套拖鏈電纜

   高柔性PVC護(hù)套拖鏈電纜是用于拖鏈系統(tǒng)的高柔性PVC護(hù)套電纜，采用特殊的高柔性PVC做外護(hù)套，其耐油和冷卻液，可用于潮濕的環(huán)境，但不能用于室外。特殊的電纜結(jié)構(gòu)和改性PVC合成材料使電纜擁有持久的使用壽命。

什么是高柔性PUR護(hù)套拖鏈電纜

   高柔性PUR護(hù)套拖鏈電纜是用于拖鏈系統(tǒng)的高柔性PUR護(hù)套電纜，采用PUR做為外護(hù)套，其抗撕裂并且耐磨損，具有ji好的耐油性，抗水解，耐化學(xué)腐蝕性，可用于潮濕的環(huán)境，適合于室內(nèi)及室外使用，具有很好的耐候性能。特殊的電纜結(jié)構(gòu)和PUR材料的組合，使電纜擁有更為持久的使用壽命。

主要特性：機(jī)械性能好：耐磨、機(jī)械強(qiáng)度高承載能力好、抗沖擊性及減震性能突出.耐候性能好：耐油，耐低溫、耐水解（聚醚型）.韌性彈性好：PUR是介與PVC與橡膠之間的彈性體橡膠，所以韌性彈性

PUR PVC造粒機(jī)規(guī)格 PVC電纜料造粒機(jī)（品牌）

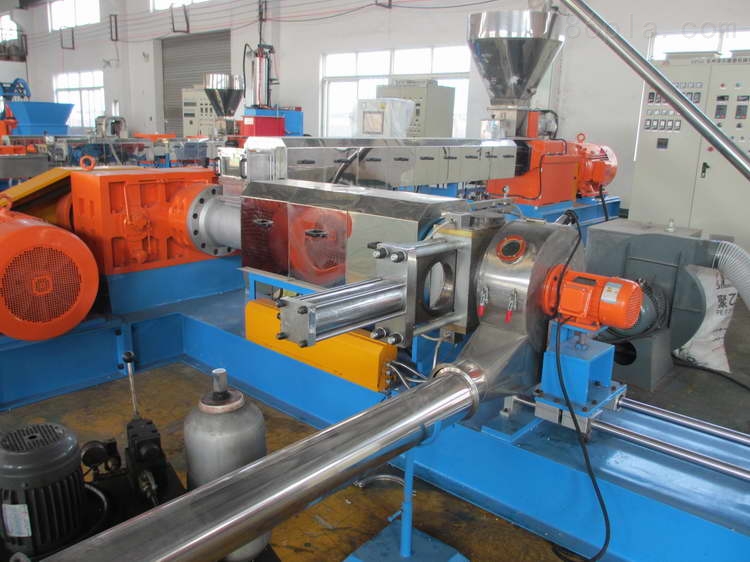

PVC雙階電纜造粒機(jī)_PUR|PVC護(hù)套電纜料造粒設(shè)備品牌

的操作工藝：

1、將PVC物料投入高混機(jī)混煉后,經(jīng)螺旋上料機(jī)將粉狀物料投入GLS-上階平行雙螺桿擠出機(jī)

2、GLD-上階平行雙螺桿擠出機(jī)將物料混合均勻，溫度為140-160℃的狀態(tài)下完成塑化混煉、充分分散均勻。后擠出的混合物料成為熔融體（溫度在130-140℃），直接落入大口徑GLD-下階單螺桿擠出機(jī)

3、GLD－下階單螺桿擠出機(jī)將120℃的熔體，在低轉(zhuǎn)速、高壓和冷卻狀態(tài)下完成擠出造粒。擠出時(shí)溫度已降至120-140℃。這時(shí)才能完成風(fēng)冷模面熱切粒，而且保證在切粒過(guò)程中不粘粒。

4、風(fēng)冷模面熱切切下的粒子，經(jīng)過(guò)二級(jí)風(fēng)冷旋風(fēng)分離器的冷卻，粒子溫度降至35-40℃，再經(jīng)過(guò)風(fēng)冷加長(zhǎng)振動(dòng)篩，將粒子溫度降至室溫以便送入成品料倉(cāng)進(jìn)行包裝；　

PVC電纜料造粒機(jī)_PVC雙階造粒機(jī)

PVC的加工穩(wěn)定性不好，熔融溫度（160℃）高于分解溫度（140 ℃），熔體粘度高，流動(dòng)性差 （即使提高注射壓力和熔體溫度，流動(dòng)性的變化也不大），難于成型（成型溫度與熱分解溫度很接近 ，能夠進(jìn)行成型的溫度范圍很窄），不進(jìn)行改性難以用熔融塑化的方法加工。改性的方法之一是在其中加入穩(wěn)定劑，以提高其分解溫度，使其在熔融溫度之上。二是在其中加入增塑劑，以降低其熔融溫度，使其在分解溫度之下。



供應(yīng)PVC造粒機(jī)規(guī)格 RPVC造粒機(jī)廠銷(xiāo)介紹與配方（品牌）



PVC造粒機(jī)(十佳) RPVC造粒機(jī) PVC造粒設(shè)備（品牌）

?穩(wěn)定劑：（三堿式硫酸鉛及二堿式亞磷酸鉛）

作用原理：鹽基性鉛鹽是通過(guò)捕獲脫落下來(lái)的HCl而抑制了它的自動(dòng)催化作用

三堿式硫酸鉛：白色或略帶黃色粉末。遇日光變色，味甜，有毒！不溶于水，溶于熱乙酸胺溶液。不穩(wěn)定能自行分解。須貯存，熔點(diǎn)820 ℃，熱穩(wěn)定性和電性能優(yōu)良。主用PVC穩(wěn)定劑，有持久穩(wěn)定效果，與二堿式亞磷酸鉛并用有協(xié)同作用，易受硫化污染，應(yīng)避免與硫化物并用。

 二堿式亞磷酸鉛：白色或微黃色粉末，味甜。相對(duì)密度6.94。折射率2.25。溶于鹽酸、硝酸、乙酸銨溶液不溶于水和有機(jī)溶劑。在200℃左右變成灰黑色；450℃左右變成黃色。具有優(yōu)良的熱穩(wěn)定性和耐氣候性。具有抗氧化和屏蔽紫外線的能力。初期著色性優(yōu)良，可以制得白色制品。不穩(wěn)定，能自行分解。遇火燃燒。有毒！

?增塑劑:    DOP 鄰苯二甲酸二辛酯：

相容性好，光穩(wěn)定性好，電絕緣性好，耐低溫，無(wú)毒，無(wú)色油狀液體，比重0.9861,熔點(diǎn)-55℃，沸點(diǎn)370 ℃（常壓），不溶于水，溶于乙醇、礦物油等大多數(shù)有機(jī)溶劑。

?輔增塑劑:  環(huán)氧大豆油EOS：

常溫下為淺黃色黏稠油狀液體 ，是一種使用zui廣泛的聚氯乙烯無(wú)毒增塑劑，兼用穩(wěn)定劑，與PVC樹(shù)脂相容性好，揮發(fā)性低，遷移性小，具有優(yōu)良的熱穩(wěn)定性和光穩(wěn)定性，耐水性和耐油性亦佳。可賦予制品良好的機(jī)械強(qiáng)度、耐候性及電性能，且無(wú)毒性，是國(guó)際認(rèn)可的用于食品包裝材料的化學(xué)工藝助劑。可用于所有的聚氯乙烯 制品。

?潤(rùn)滑劑： 金屬皂類(lèi)（外部潤(rùn)滑劑）：

高級(jí)脂肪酸的金屬鹽類(lèi)(俗稱金屬皂)，是常用潤(rùn)滑劑中的一種。除具潤(rùn)滑作用外，還是PVC用熱穩(wěn)定劑。對(duì)于某一種金屬的皂化物，所結(jié)合的脂肪酸的碳鏈越長(zhǎng)，其潤(rùn)滑性越好。常用的有硬脂酸鈣、硬脂酸鋅、硬脂酸鉛等，其中硬脂酸鉛的潤(rùn)滑性zui好。

聚乙烯蠟（內(nèi)部潤(rùn)滑劑）：（PE蠟）又稱高分子蠟 ，作為潤(rùn)滑劑，其化學(xué)性質(zhì)穩(wěn)定、電性能良好。對(duì)于和PVC的其它外部潤(rùn)滑劑相比，聚乙烯蠟具有更強(qiáng)的內(nèi)部潤(rùn)滑作用。

?填充： 氯化聚乙烯CPE：飽和高分子材料，外觀為白色粉末，無(wú)毒無(wú)味，具有優(yōu)良的耐侯性、耐臭氧、耐化學(xué)藥品及耐老化性能，具有良好的耐油性、阻燃性及著色性能。

 輕質(zhì)碳酸鈣CaCO3: 無(wú)毒、無(wú)臭、無(wú)刺激性，通常為白色。碳酸鈣在塑料制品中能起到一種骨架作用對(duì)塑料制品尺寸的穩(wěn)定性有很大作用，能提高制品的硬度，還可以提高制品的表面光澤和表面平整性。在一般塑料制品中添加碳酸鈣耐熱性可以提高，由于碳酸鈣白度在90%以上，還可以取代昂貴的白色顏料起到一定的增白作用

?穩(wěn)定劑系統(tǒng)的確定及用量。

鉛鹽穩(wěn)定劑是這幾種穩(wěn)定劑中zui經(jīng)濟(jì)的穩(wěn)定劑體系，成型加工也zui容易，它的熱穩(wěn)定性和潤(rùn)滑性都比有機(jī)錫和金屬皂類(lèi)穩(wěn)定劑好，但有毒性。選擇何種穩(wěn)定劑體系的依據(jù)是生產(chǎn)成本和是否有法律法規(guī)限制和安全衛(wèi)生方面的要求。穩(wěn)定劑的用量主要是根據(jù)加工方式確定。如用雙螺桿擠出機(jī)擠出時(shí)，PVC樹(shù)脂受熱過(guò)程較短，穩(wěn)定劑用量比單螺桿擠出機(jī)擠出時(shí)要少。考慮穩(wěn)定劑用量時(shí)還要留有充分余地，否則當(dāng)加工溫度選擇不當(dāng)、溫度失控會(huì)因穩(wěn)定劑量不足而發(fā)生PVC分解。

?外潤(rùn)滑劑與穩(wěn)定劑的匹配設(shè)計(jì)。
