1 產品概述

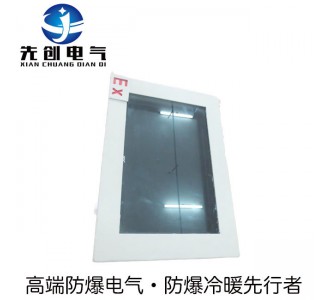

XH-BJX1系列防爆顯示器是標準視頻信號顯示的設備，該設備除了具有2種圖像輸入視頻制式，信號衰減小等優點之外，還具備普通型和觸摸型。適用于含有煤塵混合物、甲烷爆炸混合物環境。

2 要求

2.1 工作環境條件：

a) 溫    度：-20℃～+60℃；

b) 相對濕度：≤95%（25℃時）；

c) 大氣壓力：80kPa～106kPa；

d) 無顯著振動與沖擊的地方；

2.2 技術指標：

2.2.1供電電源：

a) 工作電壓：220V

b) 工作電流：<500mA

2.2.2視頻電信號輸入接口：

a) 路數：1路；

b) 圖像輸入視頻制式：NTSC或PAL制；

c) 信號特性：正極性全電視信號，視頻信號幅度1V（峰峰值）。

   2.2.3 顯示屏尺寸：10.1英寸～*寸。

2.2.4功能：采用彩色LCD顯示屏,將視頻信號由視頻接口輸入并能夠顯示黑白/彩色圖像。

2.3 防爆型式：隔爆型

2.4 防爆標志：ExdIIBT6

2.5外形尺寸：588mm×580mm×300mm （大小定制）

特別提示：

安裝使用產品前，請仔細閱讀產品使用說明書！

1．安裝

——請在符合說明書要求的環境中安裝。

——確認安裝位置牢固可靠，避免設備受損。

——在為設備供電之前，請確認所供電源和設備銘牌上的要求一致。

——請按本說明書要求正確連接電纜。

2．維護

   ——儀器的維修應由經過培訓的技術人員進行。用戶無法排除儀器的故障時，應寄回生產廠家或聯系我公司負責維修。

——儀器嚴禁在井下等危險場開蓋調試維修，以免發生危險！

——在對設備進行維護和檢修之前，請切斷電源，嚴禁帶電開蓋。

——維修時應注意防止“失爆”（保護好隔爆面，注意緊固件以及引入裝置里的橡膠密封圈）

   ——在對設備拆卸、裝配時，一定要注意對隔爆面的保護；避免金屬碎屑或其它物質進入設備內部。
