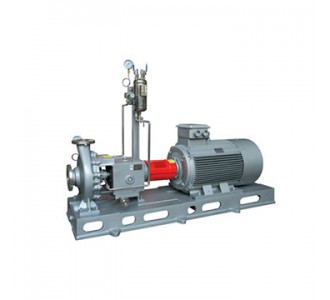

產品概述

DIJ化工流程泵是中國“七五“科技攻關成功產品,是我公司吸收了AP 1610第10版和ASME B73.1- 2001標準技術,在IH泵的基礎上升級創新而成的標準化工流程泵。該泵為單級單吸懸臂式結構,其性能參數符合GB1T5662 ( 等效于IS02858 )標準。在設計上,采用了先進的水力模型，具有較高的效率,比H泵提高了5% , 是節能型產品。在結構設計.上借鑒了美國ANS |標準,加粗了軸徑、縮短了懸臂比,消除了IH泵經常斷軸的弊病,提高了運行穩定性,降低了維修費用和運行成本。參照了美國AP | 682標準對機械密封和密封腔結構進行了不斷地探索和改進,采用AP 1610推薦的密封形式。經過十幾年的改進與擴展型譜, YI J泵的適用范圍不斷得到擴展,目前己有100多個規格,基本覆蓋2. 5MPa壓力、200 °C溫度下的所有化工流程應用。是國內應用最廣泛的三大化工流程泵系列。

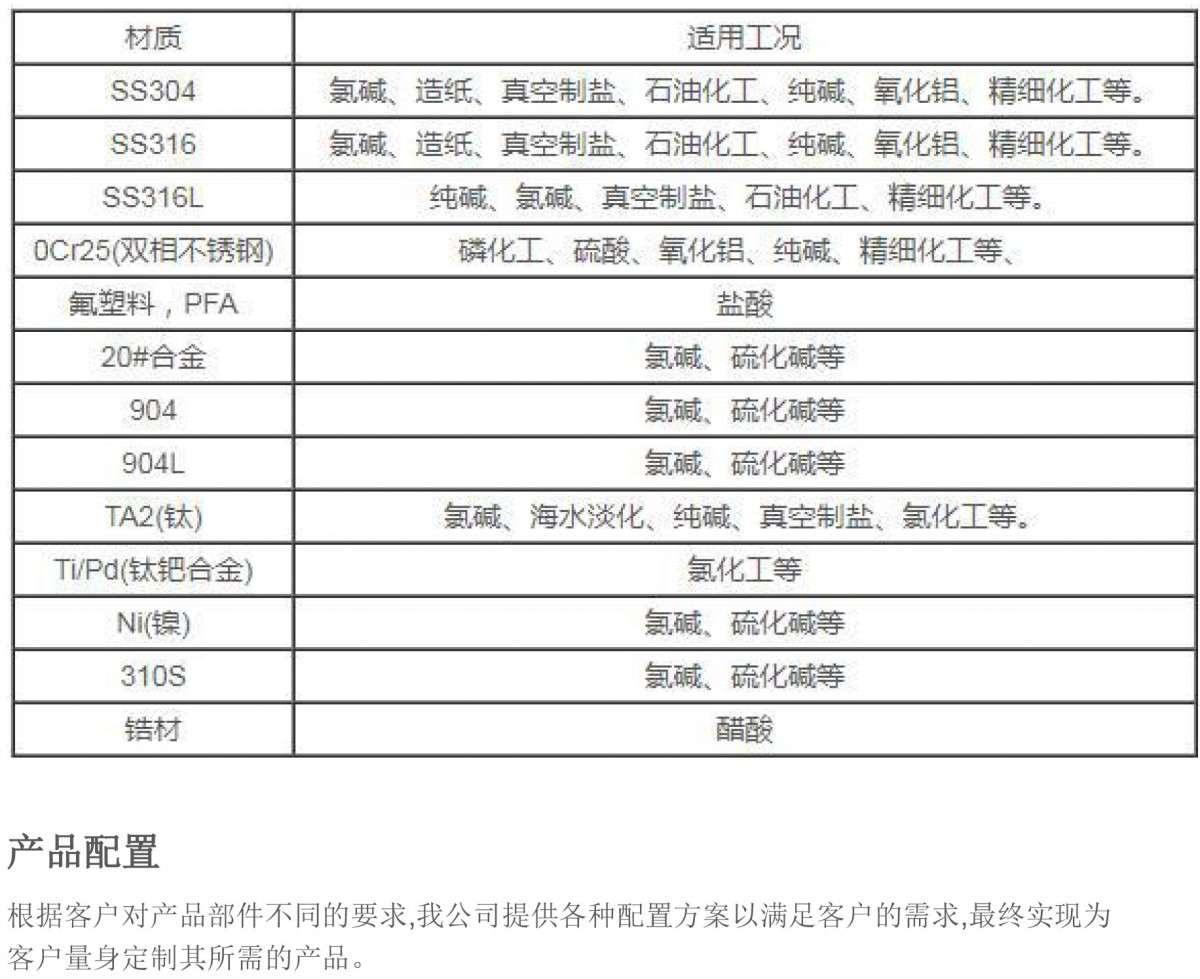

應用領域:

堿和無機鹽:氨堿法、聯堿法生產的氨鹽水母液,純堿,隔膜堿和離子膜工藝生產的苛性堿、氯化物和次氯酸鹽,硫化堿,硫酸鹽,過氧化氫等。

有色金屬冶煉:電解銅鎳的電解液,生產鋁的鋁酸鈉液,生產鈷的酸霧液,生產鋅的礦漿液,生產釩的釩酸銨，生產黃金的酸霧液和硫脲液等。

鋼鐵工業:電鍍,酸洗，電泳漆等。

制酸工業:鹽酸,硝酸，硫酸,磷酸,磷酸料漿,醋酸等。

石油化工:石油的煉制、裂解、分離,丁二烯,烷基苯，甲醇等。

合成纖維和塑料工業:滌綸,二氯甲烷,環氧氯丙烷，三氯丙烷，聚氣乙烯，二甲基甲酰氨等。

造紙工業:紙漿蒸煮液,綠液,白液，濃黑液,漂白液等。

化肥工業:尿素,硝酸銨,碳酸氫銨,氯化銨,磷酸銨,氯化鉀,硫酸鉀等。

發酵工業:中間體,乳酸，檸檬酸，食品添加劑,啤酒,各種發酵漿液等。

環境保護:各種藥劑,含酸堿廢水等。

典型使用工況:化工、石化、造紙、印染、食品等。

產品結構




YIJ結構示意圖

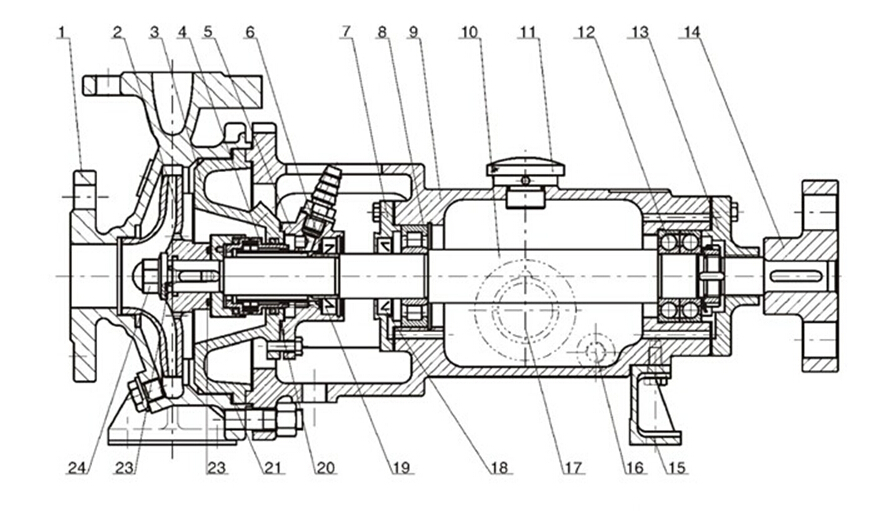

1、泵體      2、葉輪      3、泵蓋      4、機械密封      5、靜環壓蓋      6、耐磨套

7、前軸承壓蓋      8、前軸承      9、懸架體       10、軸      11、 氣孔蓋      12、 后軸承

13、后軸承壓蓋      14、泵聯軸器      15、 支架      16、 管堵      17. 油標      18、骨架油封

19、骨架油封      20、靜環壓蓋O型罔      21、泵蓋墊O型園      22、 葉輪O型圈      23、葉輪螺母0型圈      24、 葉輪螺母

機械密封



YIJ動力密封示意圖

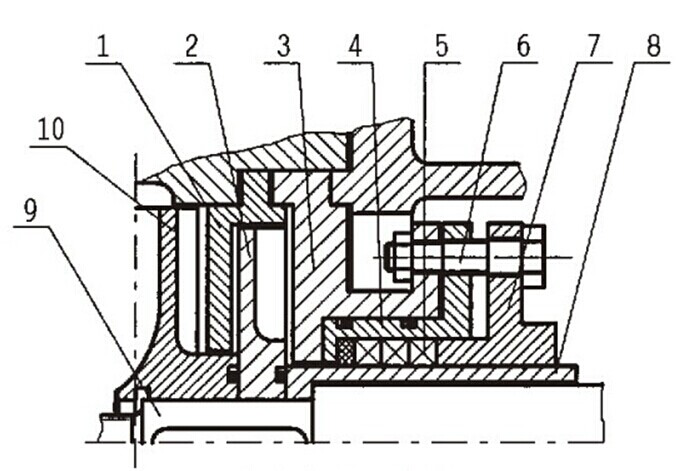

1、隔板        2、副葉輪        3、泵蓋        4、填料套         5、填料

6、螺栓        7、填料壓蓋     8、軸套        9、軸               10、 葉輪

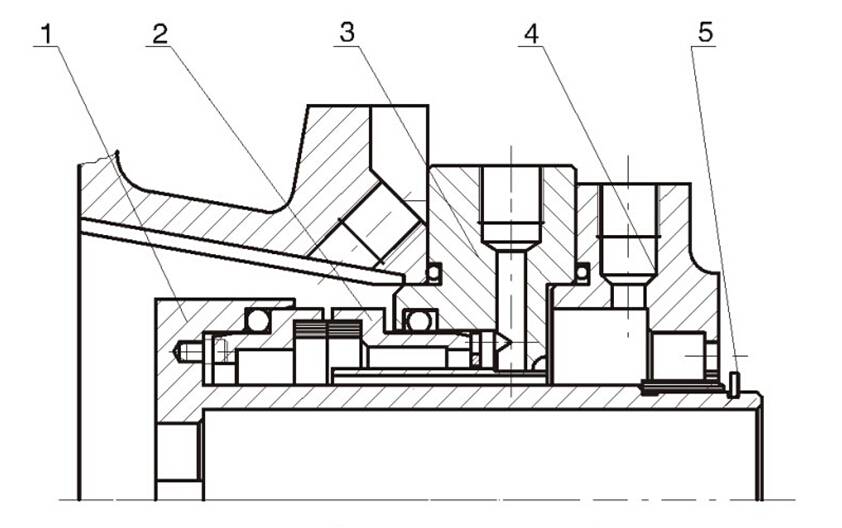

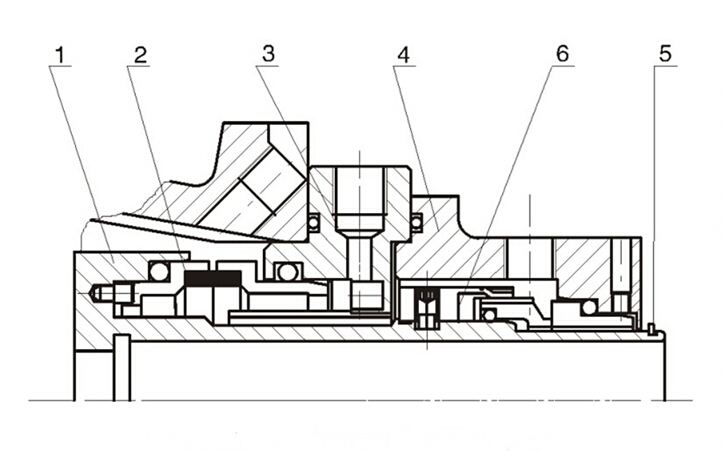

YIJ串聯雙端面(無壓)機械密封示意圖

1、機封軸套      2.機械密封      3、前壓蓋      4、機封壓蓋      5、卡簧      6、H75N機械密封




YIJ單端面機械密封示意圖

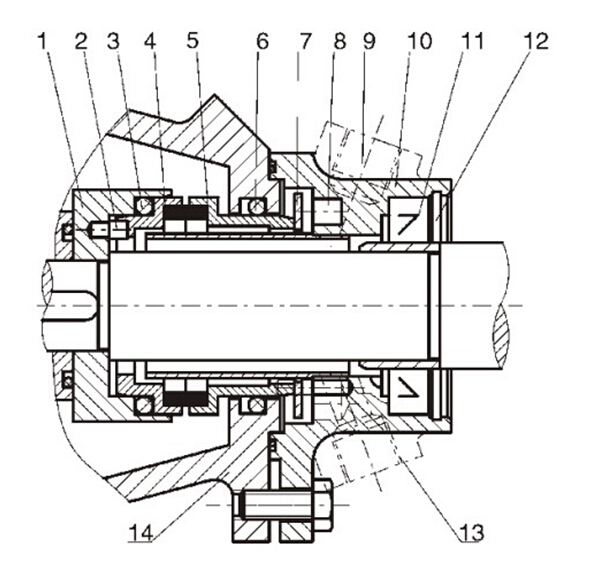

1、傳動座        2、防轉銷           3、動環0型密封罔        4、動環        5、靜環            6、靜環O型密封圈        7、 推環

8、 彈簧           9、冷卻水出口   10、靜環壓蓋               11、油封       12、孔用擋圈   13、 冷卻水進口           14、 泵蓋

YIJ集裝式單端面機械密封示意圖

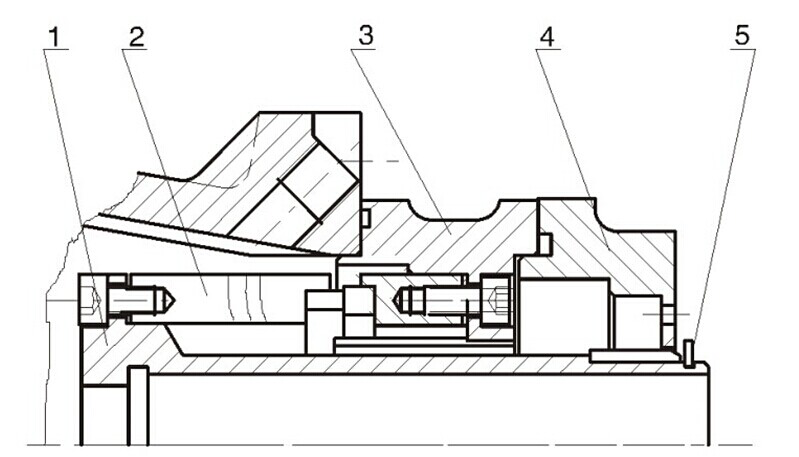

1、機封軸套            2、機械密封             3、前壓蓋           4、靜環壓蓋          5、卡簧



金屬波紋管B型安裝

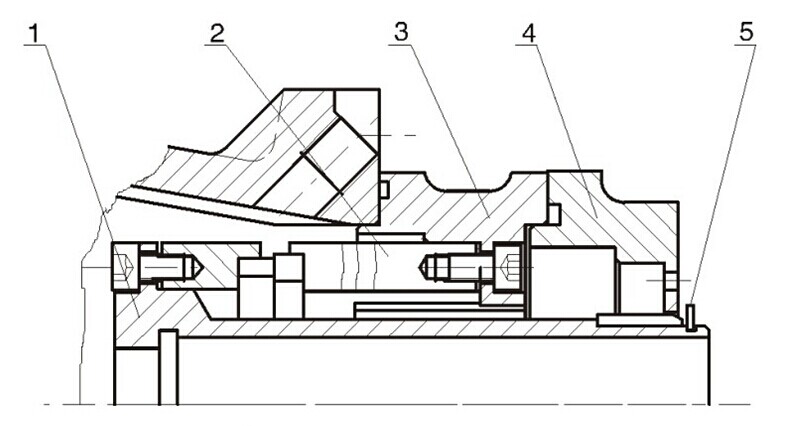

1、機封軸套          2、金屬波紋管              3、前壓蓋           4、靜環壓蓋           5、卡簧




金屬波紋管機封C型安裝

1.機封軸套           2.金屬波紋管             3.前壓蓋                4.靜環壓蓋           5.卡簧

YIJ雙端面背靠背機械密封示意圖

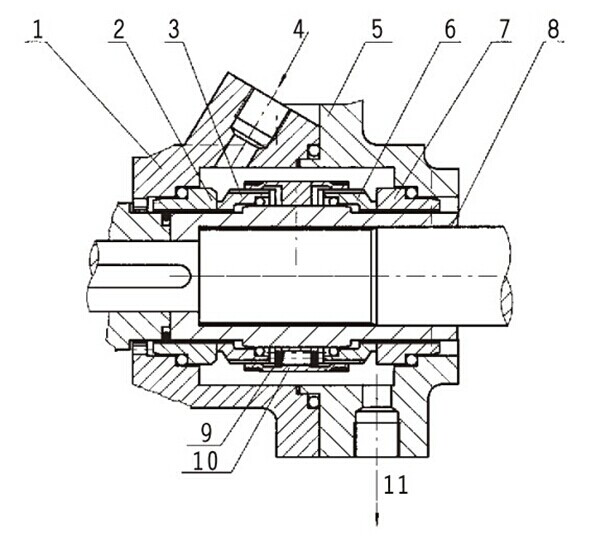

1、泵蓋            2、前靜環             3、前動環             4、封液進口             5、 靜環壓蓋           6、后動環

7、后靜環         8、軸套                9、彈簧                 10、傳動座              11、封液出口
