我公司是一家專業從事戶外廣場地面發光燈帶產品廠家，有著九年的豐富生產燈具經驗，本著從客戶需求著想，我公司采取成熟及可靠的整套系統，生產出優質且價格實惠應用產品，保證出廠產品每項指標達到且超過客戶的技術要求。

1、地面發光燈帶內部結構構成

1.1、LED光源采用原裝正品國際品牌歐司朗原片封裝的光源，具備亮度高，壽命長，年光衰低于3%等優秀的綜合性能參數。

1.2、線路板采用厚度1.2mm以上鋁基銅箔線路板，戶外使用不易變形及折斷影響燈具正常使用且具備優質的可容納LED燈具所需的電流及導熱性能優于玻纖纖維線路板，LED燈具可24小時不間斷工作。

1.3、驅動控制器芯片采用臺灣進口一體式集成封裝而成，有效的防靜電擊穿確保能驅動每個LED光源正常工作，內建伽馬矯正及時間、地址自動調整，當整個系統LED燈具在工作時，即使一個非正常工作的情況下不影響下一個正常燈具的信號通過，灰度可達到256×256×256級別。

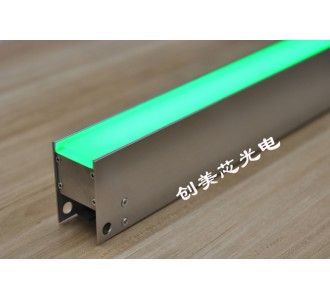

2、地面發光燈帶外部主要部件

2.1、采用全新的ED鋼化磨砂防滑玻璃，燈具發光時的穿透性達到98%以上，無暗點，無黃斑，真實有效發揮LED光源本身的顏色及色溫，防眩光，適合人眼近距離觀看不刺眼，強度高、耐用沖擊，耐疲勞性，室外使用溫度可達-45℃-+140℃范圍內。

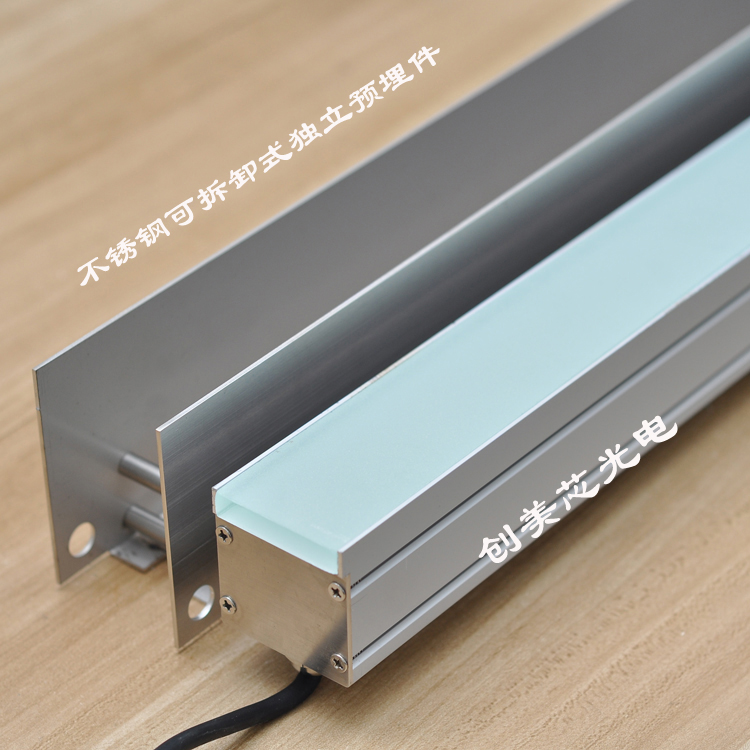

2.2、底座為6063優質鋁合金燈體及預埋件材質，（特別說明：為什么我們會采取鋁合金燈體，LED光源在通電工作時會發出熱量，需要散熱，降低光源中心溫度，鋁合金底座可以有效的散發熱量，確保每個LED光源都能穩定工作）。

2.3、外部連接線采用硅橡膠材質的純銅導電線，具備抗高溫及低溫等惡劣環境中應用不變形及不生銹等顯著效果

3、地面發光燈帶生產工藝介紹

3.1、生產時采用全自動高速貼片機把LED光源和驅動控制芯片貼在線路板上，防止人員生產時帶靜電擊穿或擊傷LED光源及驅動芯片。

3.2、焊接工藝，把貼好燈板采用大型回流焊自動錫點焊接處理，確保每一個焊點都能精確焊接到位，減少生產時因為虛焊給燈具帶來不穩定的因素。

3.3、防水處理，采用全自動灌膠機自動添加硅膠使每次注膠容量一致，讓整個燈具的LED光源及其他元器件全覆蓋硅膠防水（在生產時，覆蓋平整度達到一致），確保燈具長時間應用防水等級達到IP67級別（可沉入水中應用不損壞）。

3.4、燈具焊接電源及信號線處理，我公司是一家專業生產LED燈具的大型廠家，擁有固定產線員工，在焊接燈具連接線關鍵部位時，采用6年以上長期操作該工序的熟練操作人員進行焊接，確保一次性焊接到位，無需反復操作，使焊接點飽滿，線路板表面光潔，通電順暢等優秀工藝。

二、地面發光燈帶參數表

三、地面發光燈帶控制器系統

1、特點：

協議：采用國際標準DMX512協議（1990）,兼容性強

傳輸：RS485差分傳輸，具有高抗干憂,傳輸距離遠,接線方便等特點

恒流：內具高精度進口恒流IC，確保LED高光效，低光衰。

灰度：可調光，256*256*256級灰度。

保護：帶有溫度保護，自動恢復，延長整燈壽命。

供電；多種供電選擇：DC12-48V/AC12-24V/AC100-240V/AC180-260V

2．產品功能說明

并聯工作方式：

開機無DMX512信號，電源進入自演模式：七彩跳變+漸變循環變色。接入DMX512信號時解碼電源根據主控指令信號變化，可以實現各種變化效果。如：流水，追蹤，掃描等效果。并聯產品需手動設置地址碼（可用編碼器寫入）本公司并聯產品出廠默認地址碼001號。

串聯工作方式：

開機無DMX512信號，電源進入自演模式：七彩跳變+漸變循環變色。接入DMX512信號時解碼電源根據主控指令信號變化，可以實現各種變化效果。如：流水，追蹤，掃描等效果。無需設置地址碼，地址碼自動順序分配，可串接170盞解碼電源。

四、地面發光燈帶安裝方法

1.開孔，按照產品外徑尺寸開長寬高大于5mm的孔位，不宜過大。

2.埋電線套管，為了有效防止施工時電線被刮傷，盡最大可能長時間保護好線路通暢。

3.裝電源線，按照電源線的實際尺寸，挖好裝PVC管的線槽，將電源線引入，盡量做到防水等級IP67以上，要密封好，不可讓水進入線槽中，防止漏電。

4.接線，將電源線與引入的燈具電源線連接好，接牢，做到防水等級IP67以上，避免接頭接觸不良引起故障或漏電。

5.固定安裝，倒漿（大理石安裝可以不用），安裝與地面相平（如高度不夠填細沙在底部調節高度）在四周燈體位置倒下三分之二的水泥漿或石粉漿，然后在最頂部發光玻璃四周位置打結構膠，防止水流入水槽中。

6.安裝LED電源，將開關電源，漏電開關整合安裝到防水配電箱里（重點說明：安裝LED電源時，需要做好地線正確處理接地）接線時請參考安裝接線圖。

7.亮燈，安裝完后，仔細檢查線路是否正確，確認無誤后方可通電亮燈。

8.注意事項，在施工安裝時請小心輕放，切勿用重錘或硬物敲打產品的玻璃，以免損壞，詳情請與安裝圖相結合，非安裝施工人員請勿隨意安裝，如有特殊情況請與我公司聯系，避免因安裝不當造成損失。
