氣動清淤泵省時省力

排水設備，泵類，氣動

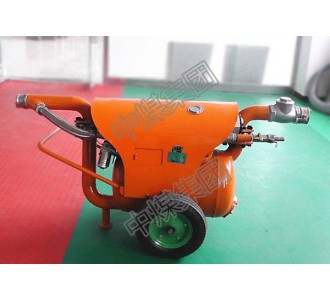

氣動清淤泵產品介紹

礦用氣動清淤排污泵以壓縮空氣為動力，適用于含有甲烷煤塵爆炸危險的煤礦井下采掘工作面、巷道、井底污水窩及污水坑（井）、水倉等排水排污作業。
礦用氣動清淤排污泵實現了煤礦井下水倉煤泥、水混合物的高效快捷處理，徹底解除了人工清挖水倉的繁重勞動，同時減少了新建井下水倉數量，不僅提高了礦井水倉清挖的綜合經濟效益，而且實現了環境的治理和保護，省時省力，具有廣泛的實用性。

氣動清淤泵主要組成部分

包括主體部分、控制系統及真空抽吸組件等。
主體部分：由泵體、進料管道、排料管道組成。
控制系統：控制系統主要是利用氣控換向閥、行程開關、梭閥、球閥真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。

氣動清淤泵工作原理

1、主體部分：由泵體、進料管道、排料管道組成，其擔當的工作是吸料和排料。
2、控制系統：控制系統主要是利用氣控換向閥、行程開關、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換。
3、真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的最小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。

氣動清淤泵泵技術參數

型號：QYF25-20、QYF20-20、QYF17-20、QYF14-20、QYF10-20
流量m/h：25、20、17、14、10
揚程m：20、20、20、20、20
耗氣量m/min：9.5～10.5、8.5～9.5、6.5～7.5、5.0～5.5、4.5～5.0
工作氣壓MPa：0.5～0.7、0.5～0.7、0.5～0.7、0.5～0.7、0.5～0.7
安裝外形尺寸（長×寬×高）mm：1830×885×965、1830×834×915、1830×782×890、1830×782×890、1830×782×890。
