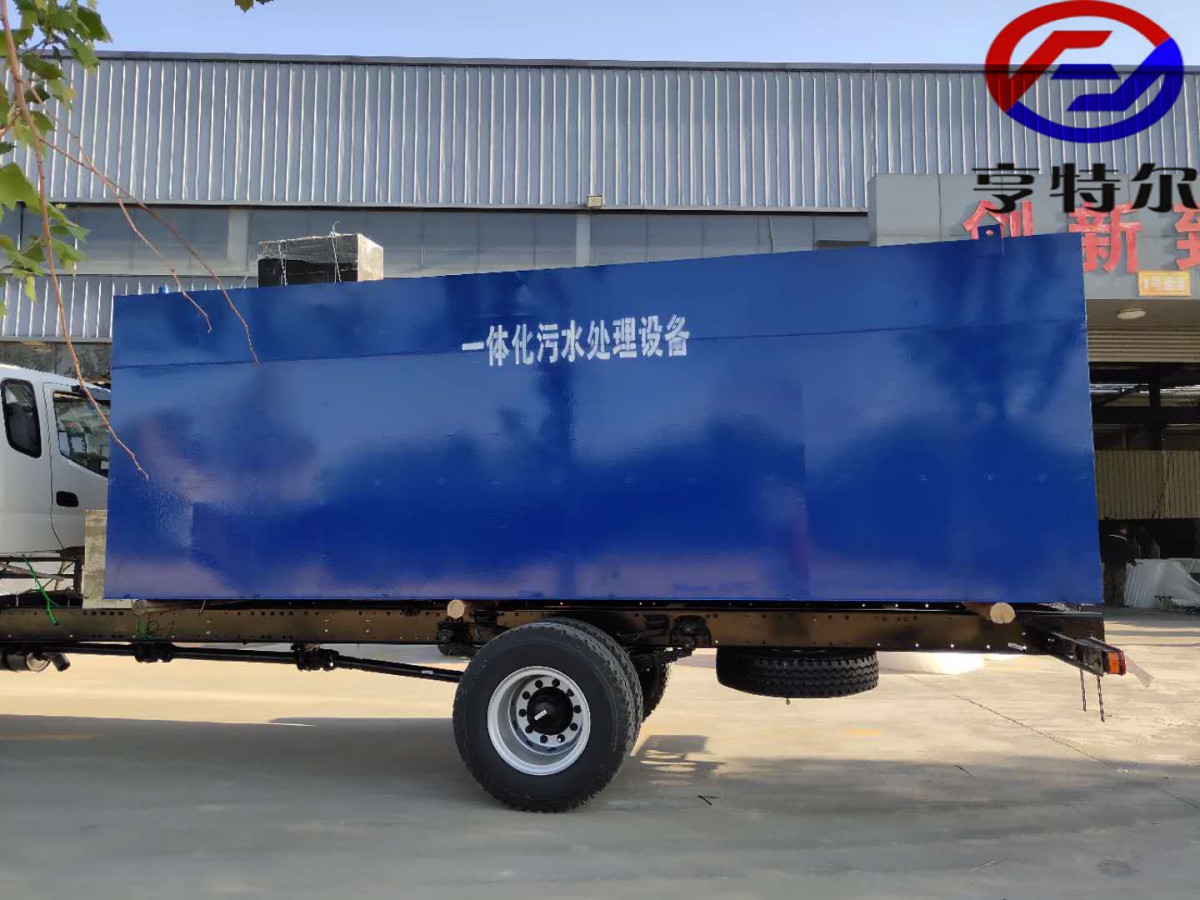

地埋式一體化污水處理設備是一種模塊化的、 以生物膜為凈化主體、可地埋設置的成套高效的有機廢污水生物處理設備,它以碳鋼防腐為主要原料,其目的主要是使生活污水和與之類似的工業有機廢水經該設備處理后達到用戶要求的排放標準。適用于住宅區，飯店,賓館,療養院，學校,礦山,廠,等生活污水處理及類似的工業污水處理。它充分發揮了厭氧生物濾池、 接觸氧化床等生物膜反應器具有的生物密度大、耐污能力強、動力消耗低、操作運行穩定、維護方便的特點,使得該系統具有很廣的應用前
景和推廣價值。
設備的設計主要是對生活污水和之類似的工業有機污水處理,主要處理手段是采用較為成熟的生化處理技術一生物接觸氧化法 ,水質參數按-般生活污水水質設計計算,按BOD5平均200mg/1 ,出水BOD5按20mg/1設計。共有六部分組成:初沉池、接觸氧化池、二沉池、消毒池、污泥池、風機房。
地埋式-體化污水處理設備主要有以下特點:

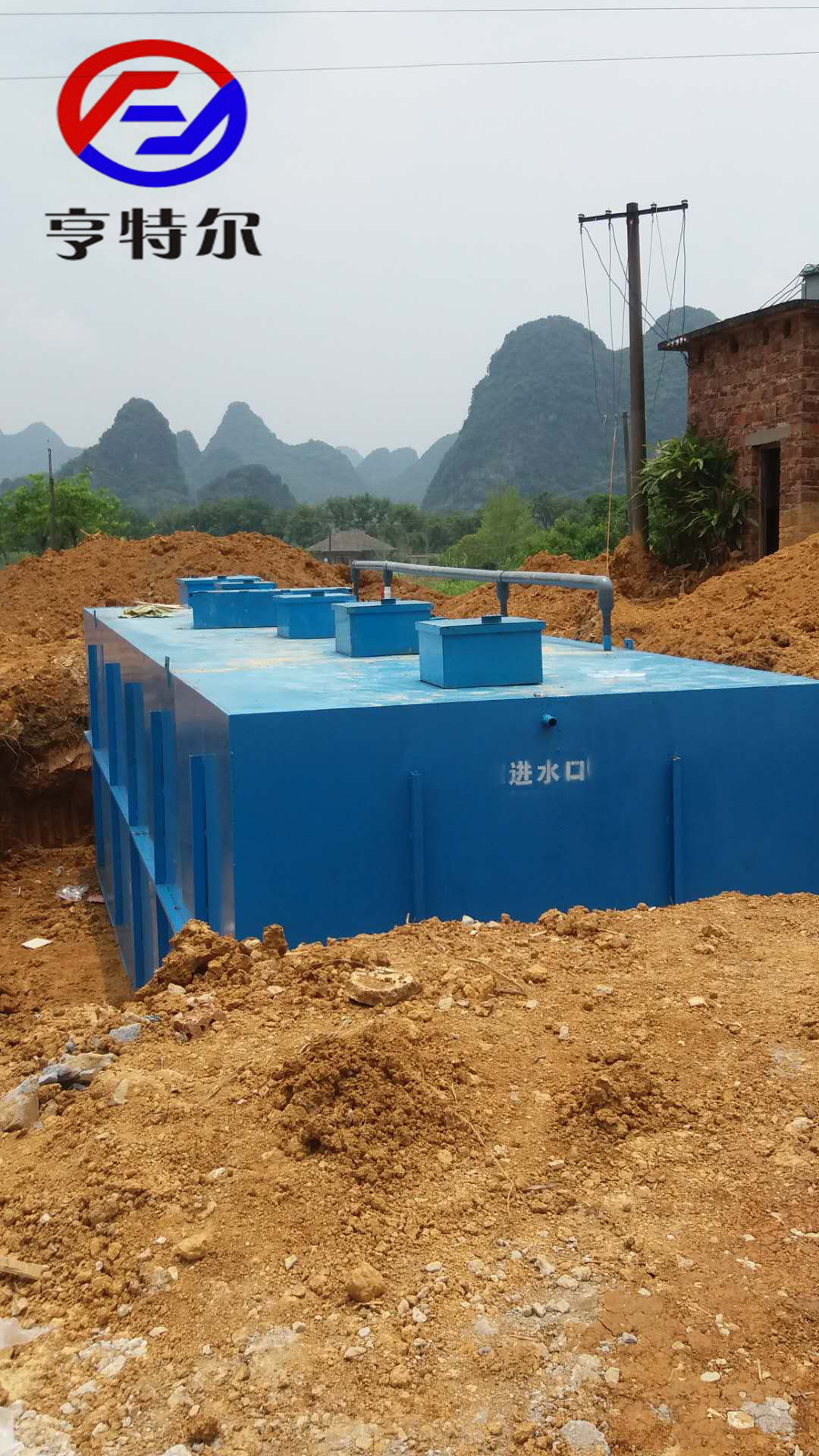

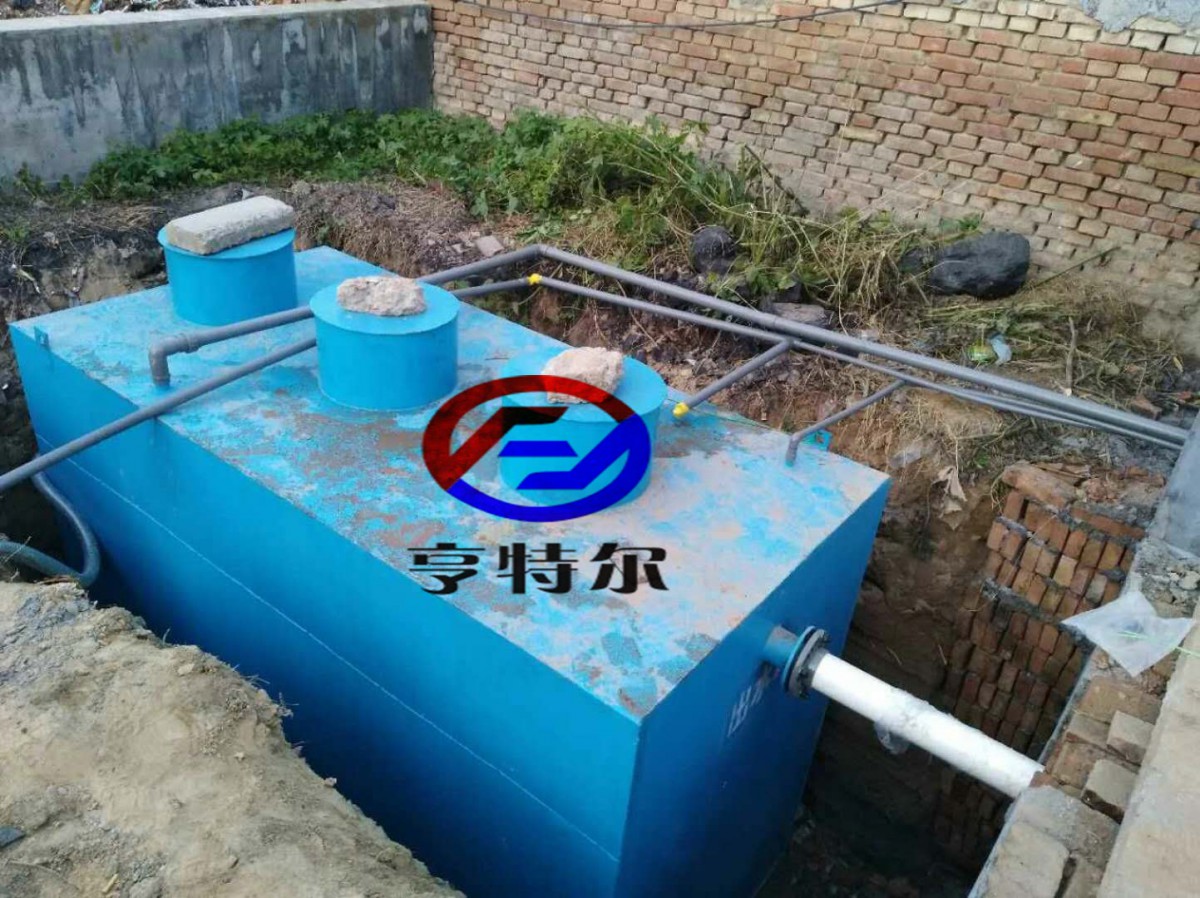

1、埋設于地表以下,設備上面的地表可作為綠化或其他用地,不需要建房及采暖、保溫。
2、二級生物接觸氧化處理工藝均采用推流式生物接觸氧化,其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。并比活性污泥池體積小,對水質的適應性強,耐沖擊負荷性能好,出水水質穩定,不會產生污泥膨脹。池中采用新型彈性立體填料,比表面積大,微生物易掛膜,脫膜,在同樣有機物負荷條件下,對有機物去除率高,能提高空氣中的氧在水中溶解度。
3、生化池采用生物接觸氧化法,其填料的體積負荷比較低,微生物處于自身氧化階斷,產泥量少,僅需三個月以上排一次泥(用糞車抽吸或脫水成泥餅外運)。
4、除臭方式除采用常規高空排氣,另配有土壤脫臭措施。
5、整個設備處理系統配有全自動電氣控制系統和設備故障報警系統,運行安全可靠,平時一 般不需要專人管理,只需適時地對設備進行維護和保養。地埋一體化污水處理設備潛污泵輸 送的介質為含有固體顆粒的污水。潛污泵應能通過直徑為75mm的顆粒以及長纖維，并應能通過破布、廢紙和塑料等而不發生堵塞現象，可靠和無故障運行以及高效率將成為選擇水泵的主要因素。
地埋一體化污水處理設備現場條件
(1)保證水泵在任何工況條件下不過載，不發生汽蝕。
(2)性能和結構
①泵殼
地埋一體化污水處理設備泵殼采用灰口鑄鐵整體澆鑄，其材料牌號應至少為GG25 (HT250)鑄鐵或以上，泵殼內表面經噴砂、打磨后應光滑、無疵瑕，所有水流通過部分應設計成無銳角形式，以使流速和流態變化趨于平穩。流道的斷面應足夠大，以使相應粒徑的雜物能通過。泵殼要有足夠的厚度來承受所有的載荷，包括要求的靜水試驗壓力以及連續工作的最大壓力。
地埋一體化污水處理設備泵殼設計時要考慮到能夠把葉輪從頂部或底部抽出。
每臺泵殼都必須在制造車間進行靜壓試驗，試驗壓力不得小于關閉水頭的2倍(如特性曲線所示)，試驗時間應至少持續10min。在這一試驗壓力下，泵的任一部分均不得有變形、滲漏等缺陷。
地埋一體化污水處理設備除有其它說明外，所有要求水密封的接觸面都必須作機械加工和設置O型圈，靠金屬加工面之間的接觸，使O型圈受壓達到密封的裝配，而不需要施加特殊的外力。
②泵葉輪
地埋一體化污水處理設備葉輪須采用整體鑄造無堵塞葉輪，材料采用GG25鑄鐵 。
地埋一體化污水處理設備葉輪應進行動平衡試驗，動平衡精度應不低于IS01940 G6. 3級。
③泵軸
地埋一體化污水處理設備泵軸和電機軸必須為整體結構，并與泵送的液體完全分開。軸材料采用高強度耐腐蝕不銹鋼1.4021 (420)制造。
④泵軸承
地埋一體化污水處理設備上部軸承為圓柱滾子軸承，下部軸承組包括一 -對 單列向心推力球軸承和一只單列圓柱滾子軸承，軸承的正常使用壽命應不小于100, 000小時。設計的軸承必須能夠承受所有軸向和徑向負荷。
⑤泵的機械密封
地埋一體化污水處理設備采用兩個上下雙重獨立的高質量機械密封系統，可以順時針或逆時針轉動，而不會帶來不良后果。機械密封均采用碳化鎢/碳化鎢或碳化硅/碳化硅，介質酸堿度范圍為pH5.5~10。
機械密封應該是免維護的，潤滑與被輸送液體相隔開，應能抵抗熱沖擊，并具有良好緊急運行的特點。兩機械密封間應有一油室，油室內充有符合衛生標準要求的石蠟油，用石蠟油潤滑和冷卻機械密封，并作為輸送質和電機腔間的緩沖，作為進一步的保護措施。
地埋一體化污水處理設備制造廠應保證機械密封的正常使用壽命不低于25, 000小時。
機械密封應采用通用密封產品，便于業主采購備件，泵制造商專有的密封將不被采用。
(3)電機
地埋一體化污水處理設備電機應為潛污電機，3相、 380V、 50Hz， 防護等級IP68，絕緣等級F。電機功率的選配應保證在工作范圍內任一點運行時，都不會出現過載，在設計流量時的安全余量應不少于10%，在變頻運行下的電機安全余量應不少于15%。電機能每小時啟動15次。能連接泵送溫度最高為40° c的介質，并且定子繞組的平均溫升不超過105° C。定子應熱壓嵌入定子室，并與轉子保持合適的間隙。
?
