光柵膜，或稱柱狀透鏡膜（ Grating Film or Cylindrical Lens Film ），是一種能應用于大中小全尺寸顯示終端，能使觀看者無需借助3D眼鏡，即可裸眼觀看3D顯示效果的特種光學膜。



光柵膜利用精密雕刻和紫外微復制技術，將丙烯酸樹脂制成的柱透鏡結構(Cylindrical Lens)轉印在2~10mil的PET基材正面，總厚度在60~300μm之間，并雙面覆以40~50μm厚度的保護膜進行防塵防刮保護。

根據幾何光學原理，利用透鏡結構的折射、分光作用，將具有左右眼視差的兩部分2D圖像信息，獨立進入人的左眼(僅左眼信息)和右眼(僅右眼信息) ，觀看者大腦經過處理后獲得立體景深感。



立體光柵又稱為圓點光柵，也叫點陣光柵、全息光柵、陣列光柵、微凸透鏡陣列光柵等，該光柵是由無數個圓點排列組成，每一個圓點相對獨立，是一個微型的凸形放大鏡。利于這類光柵制作的3D立體畫可以360度觀看，畫面不管旋轉到任何方向，上、下、左、右都能看到3D立體效果。

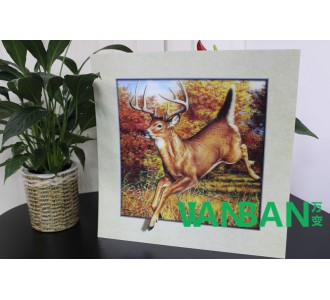

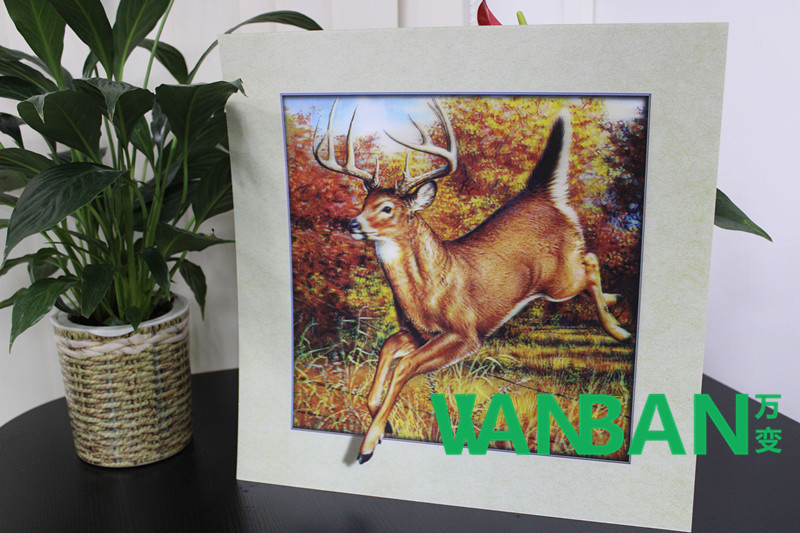

用圓點光柵制作的3D立體畫一般有兩種效果：

圖案逼真的3D效果：是真實圖案，有厚度、有連續性，一般是用矩陣立體相機拍攝，如3x3、4x4、5x5等排列的立體相機，也可以用專業的立體技術進行人工模擬制作。

規則圖形制作的3D效果：一般是幾個層次，前景和后景是規則圖形，具有景深感，中間層是無立體效果的廣告畫面、宣傳圖案或文字。



一、產品特性：

1.聚焦準確，紋路細膩，在距畫面1.5米觀看時，看不到光柵線路。

2.底部平整，只有一面是凹凸面。

3.透明度非常好，達到了PET透明度。

4.光柵膜的直線性沒有誤差，由于設備加裝了糾偏系統，所以光柵紋路的直線不會出現偏差，更利于生產大幅立體畫面。



二、產品用途：

立體圖像可應用于：戶外大型廣告、家居裝飾畫、廣告燈箱、展板、標牌、藝術婚紗照、兒童照、海報、影視廣告、產品包裝、電話卡、紀念卡、名片、小禮品等。
