光束分束器

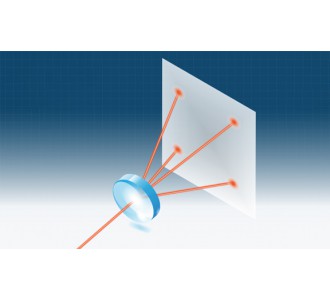

光束分束器(點陣分束器)是最基本的衍射光學元件之一，它的作用是把單個入射光分幾束或多束，且每束光都具有原始光束的特性（除了其功率和傳播角度變化，不改變初始光束的直徑、發散角和波前分布）。

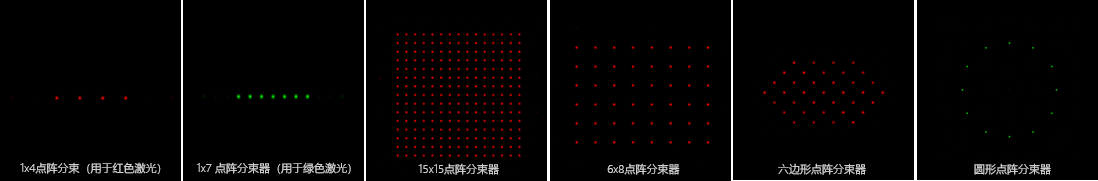

分束器的輸出可以是一維排布，也可以是二維排布，也可以實現線光斑陣列，排布完全可以由用戶定制，這些通過設計分束器表面的衍射圖案來實現的。同時，輸出光束的數量、光束間的夾角、直線的長度和數量都可以任意定制。光束的個數更是不受限制，可以為2束、3束，也可以為幾百甚至上萬束。

我們提供大量的分束器標準品供客戶選擇，包括一維光束陣列（1×N）或二維光束的矩陣（M×N）。僅1064nm一個波長就有約100種標準型號，其中一維激光分束器的規格包括但不限于一分二、一分四、一分六、一分一百，二維光束分束器的規格包括2×2, 3×3, 7×7，100×100, 128×64等等，最高可達百萬束。

激光分束器可應用于許多領域。在激光打標和劃片領域，光束的數量的多少直接決定激光加工效率，例如兩束激光的加工效率就比單束激光提高一倍。這兩束激光可以是緊密相鄰的或者有一定夾角的，兩束光的光斑距離可以為1~2mm，也可以為幾十甚至大于100mm，完全由用戶根據激光加工的實際要求來確定。國外的公司已經有類似成熟的方案，具有非常好的穩定性和加工效率。

特點

• 對入射激光無要求，可以單模或多模激光。

• 分束器材質為一般玻璃，石英

• 高功率閾值，準確的角度分離，分束后能量和波前一致性好，光束之間的能量差異<1%

• 對X-Y-Z位移不敏感,自定義分離角度和形狀，安裝方便，對準直和中心軸位置不敏感

• 覆蓋紫外到紅外的所有激光波段，193nm to 10.6um，可選Ar / Ar膜層

典型應用

• 醫療/美容治療, 激光美容，激光整形，激光去斑、激光顯示，激光照明、光纖光學

• 激光劃片（太陽能電池），玻璃切割（LCD顯示器切割）

• 激光打標、激光打孔，激光顯示和照明

激光分束器的定制

• 可以定制出射光的排布和形狀：只需要提供激光波長，光斑大小，工作距離以及各光束的發散角等參數。就能夠定制不同排列，不同形狀的分束器。

• 還可以定制能量的不均勻分布：基于強大的開發設計能力，針對科研級的定制需求，還可以為客戶定制能量分布不均勻的激光分光片，比如某些特定的級次激光能量為50W，而另一些特定級次的激光能量為10W，而這些級次之間的能量均勻和一致性又控制得非常好。

安裝使用

• 激光分束器可以獨立使用，也可以配合聚焦鏡使用（聚焦鏡放置在分束元件之后）。通常，客戶都會配合聚焦透鏡進行試用，因此裝配之前客戶需要先確定焦距，因為光束之間的夾角是固定不變的，這樣就可以計算各光束之間的距離。

• 由于衍射光學原理的限制，雙光束分束元件的效率一般可達到80%，對于多光束（至少為3）的分束元件，利用二元多階結構，效率可以從85%到95%，且其多余的能量以雜散光的形式損耗。為了得到更好的分束效果，需要客戶提供初始的光斑大小，光斑大小需要至少為刻蝕周期大小的3-5倍，5倍以上效果最佳。
