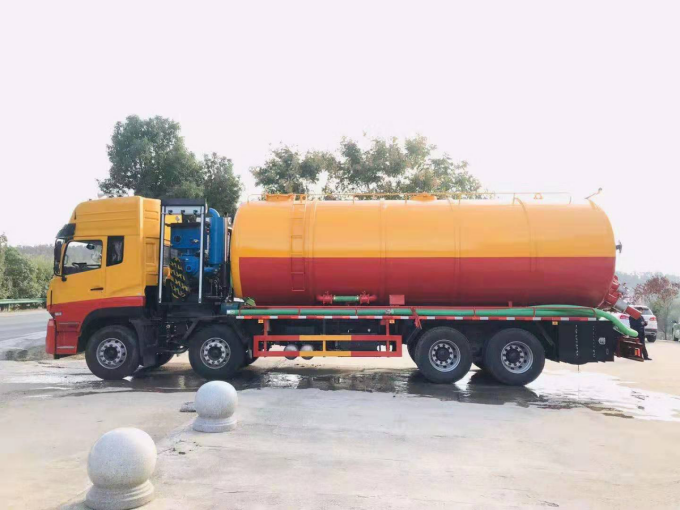

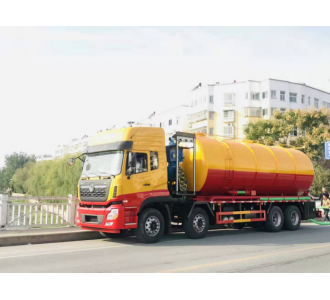

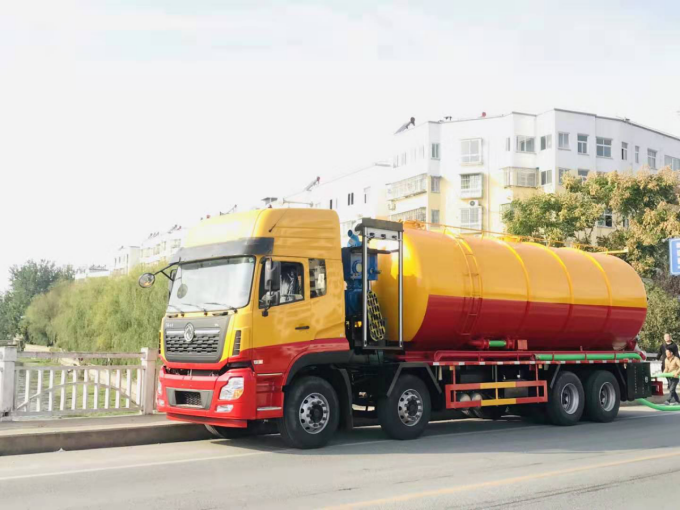

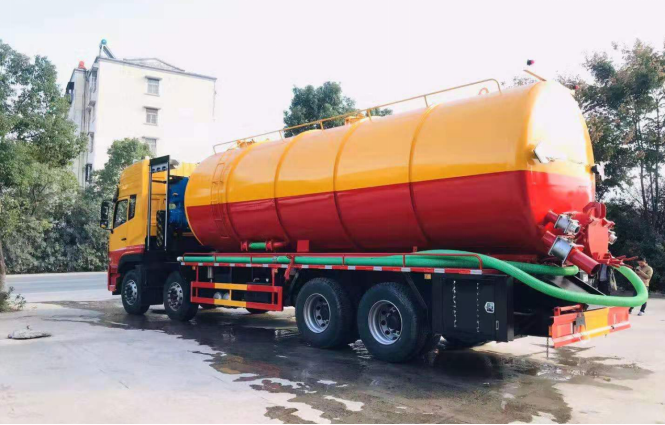

【羅茨泵機組】天龍前四后八清洗吸污車
|
【主要技術參數】
|
|||
|
產品商標
|
神狐牌
|
公告批次
|
322
|
|
產品名稱
|
HLQ5310GQWD6型清洗吸污車
|
產品號
|
ZPBR367N01C
|
|
總質量(Kg)
|
31000
|
罐體容積(m3)
|
15.7
|
|
額定載質量(Kg)
|
12005,12070
|
外形尺寸(mm)
|
11990,12250×2500,2550×3800,3950
|
|
整備質量(Kg)
|
18800
|
貨廂尺寸(mm)
|
××
|
|
額定載客(人)
|
準拖掛車總質量(Kg)
|
||
|
駕駛室準乘人數(人)
|
3,2
|
載質量利用系數
|
|
|
接近角/離去角(°)
|
17/12
|
前懸/后懸(mm)
|
1500/2545,1500/2805
|
|
軸數
|
4
|
軸距(mm)
|
1995+2855+1350,1995+3200+1350,1995+3800+1350,1995+4600+1350
|
|
軸荷(Kg)
|
6500/6500/18000(二軸組)
|
最高車速(Km/h)
|
89
|
|
其它
|
罐體尺寸(直段長×直徑)(mm):7100×2350,罐體前部為清水罐,罐體后部為污水罐,污水罐(直段長×直徑)(mm):3950×2350,污水罐有效容積:15.7立方米;清水罐(直段長×直徑)(mm):3150×2350,清水罐有效容積:12.6立方米;清水罐和污水罐為兩個獨立罐體,清洗功能時用清水罐,吸污功能時用污水罐,污水罐和清水罐不可同時滿載。側防護和后防護材料Q235,側防護螺栓連接,后防護焊接連接,后防護斷面尺寸50×330mm,下邊緣離地高500mm。ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,型號:3631010-C2000。該車專用裝置主要為污水罐和清水罐,用于下水道排污及疏通。采用1995+4600+1350 軸距底盤。車輛長與后懸一一對應,載質量與駕駛室準乘人數一一對應。
|
||
|
【底盤技術參數】
|
|||
|
底盤型號
|
DFH1310A9
|
底盤名稱
|
載貨汽車底盤（二類）
|
|
商標名稱
|
東風牌
|
生產企業
|
東風商用車有限公司
|
|
外形尺寸(mm)
|
9800,10145,10745,11545×2500,2530×3100
|
輪胎數
|
12
|
|
接近角/離去角(°)
|
17/15
|
輪胎規格
|
295/80R22.5 18PR,11.00R20 18PR
|
|
鋼板彈簧片數
|
3/3/10
|
前輪距(mm)
|
2010/2010,2030/2030
|
|
燃料種類
|
柴油
|
后輪距(mm)
|
1860/1860,1880/1880
|
|
排放標準
|
GB3847-2005,GB17691-2018國Ⅵ
|
||
|
發動機型號
|
發動機生產企業
|
排量(ml)
|
功率(Kw)
|
|
DDi75E350-60
DDi75E300-60
|
東風商用車有限公司
東風商用車有限公司
|
7500
7500
|
257
220
|
|
序號
|
項目名稱
|
主要參數
|
備注
|
|
|
1
|
整 車
|
車輛名稱
|
前四后八清洗吸污車
|
|
|
底盤類型
|
二類改裝底盤
|
|||
|
軸距mm
|
1995+3800+1350,
|
|||
|
總質量kg
|
31000
|
|||
|
額定載質量kg
|
12005
|
|||
|
2
|
發動機
|
燃油
|
柴油
|
|
|
功率kw
|
多種可選
|
|||
|
排放標準
|
國六
|
|||
|
3
|
動力輸出
|
PTO
|
配有兩個驅力窗口：1一個用于驅動高壓水泵；2:備用
|
|
|
4
|
污泥罐
|
罐體容積m3
|
23m³
|
|
|
罐體材質
|
Q235碳鋼
|
|||
|
罐體壁厚mm
|
≥8
|
|||
|
后蓋開啟
|
600排污后蓋液壓完全開啟
|
|||
|
工作壓力
|
全真空
|
|||
|
排污閥mm
|
100-150
|
|||
|
安全保護
|
1）物理防溢保護，2）超聲波水位過載保護（選裝）
|
|||
|
罐體舉升
|
前舉升，單頂雙作用油缸，罐體可任意位置上、下作業，工作角度為50度甚至更大
|
|||
|
5
|
真空泵機組
|
真空泵類型
|
詳見下表
|
|
|
真空度
|
全真空
|
|||
|
垂直吸程m
|
≥10
|
|||
|
水平抽吸距離m
|
≥50
|
|||
|
安全保護
|
1）真空度保護2）空氣顆粒度過濾保護
|
|
||
|
6
|
排放系統
|
壓力排放
|
過濾后的污水經吸污口反排回下水管道
|
|
|
7
|
水箱
|
水箱容積m3
|
10m³
|
|
|
水箱材質
|
Q235碳鋼
|
|||
|
水箱壁厚mm
|
≥8
|
|||
|
安全保護裝置、冬季使用保護
|
三重自動保護：1）水位過高、2）水位過低、3）無水；帶有系統性的冬季防凍裝置
|
|||
?
