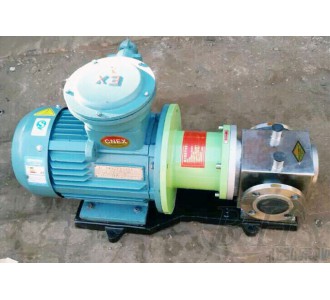

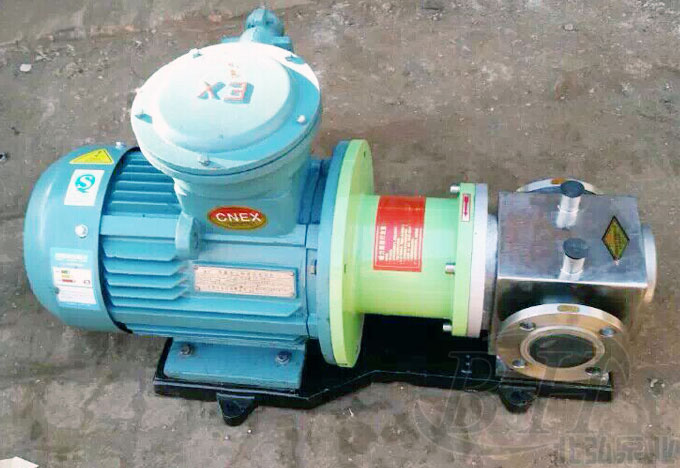

不銹鋼磁力保溫齒輪泵的泵體設有空心夾層，并設有進出口法蘭，可用于導熱油、蒸氣、熱水、等媒體對輸送的液體和泵進行加熱保溫及冷卻。
不銹鋼磁力保溫齒輪泵結構特點：
外嚙合式低壓齒輪系全密封、無泄漏、環保、節能、高效。
主要由泵體、齒輪、軸、磁力驅動部件、安全閥等組成。
泵內所有運轉部件利用輸送的介質自潤滑。
齒輪經熱處理有較高的強度,硬度和耐磨性能。
泵內有設計合理的泄壓回路,確保齒輪在工作中不在在“困油"問題。
滑動軸承選用適宜的材料,足以承受齒輪的不平衡徑向液壓力,抗污染力強,滿足無潤滑性的化工介質的要求,使用壽命長。
設置有安全閥超載保護,安全閥的全回流壓力為泵額定壓力的1.5倍,可在允許的排出壓力范圍內根據實際需要進行調整,當排出壓力超過泵的額定壓力時,安全閥自動開啟,確保泵及電機不會因壓力過高而損壞。
不銹鋼結構的泵不配帶內置安全閥,用戶應在泵的出口設置旁通回流管線,并加裝安全閥。
從驅動端看,泵為順時針旋轉。
