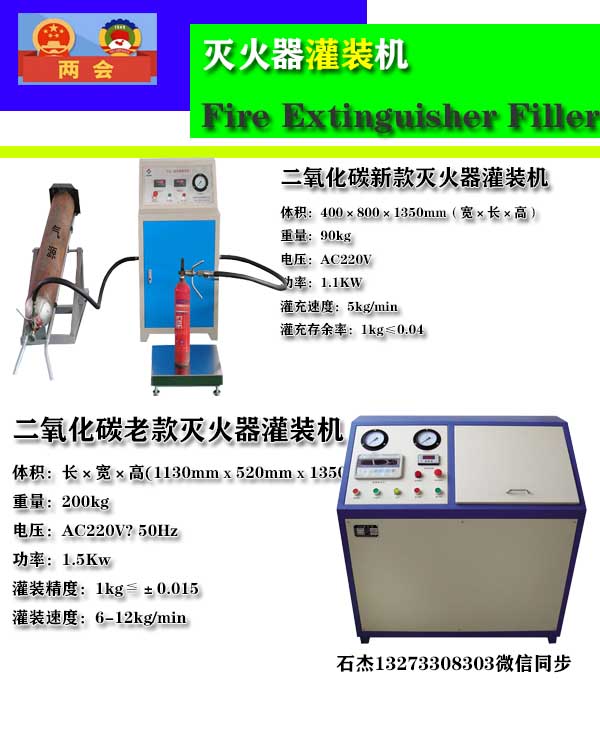

co2及干粉滅火器充裝設備，采用PLC控制系統，其特征在于生產流水線穿過設備主體，設備主體安裝在稱重傳感器上面，稱重傳感器下面安裝有底座；生產流水線包括機架，機架上設置有訂位控制裝置，機架中間有傳輸輥鏈，傳輸輥鏈上面裝有用于放置CO2滅火器氣瓶的工裝板；設備主體上部為框架結構，在設備主體下部的稱重傳感器上面的正中安裝有托瓶氣缸,在設備主體框架的一側安裝有可以隨導軌移動的充氣部件，在框架的另一側安裝有夾緊氣缸。本發明在高壓、低溫CO2灌裝條件下，充裝精度高，適用于批量流水線作業，浪費少，操作安全方便。

1. 一種液態co2及干粉滅火器充裝設備，采用PLC控制系統，其特征在于：具有生產流水線，設備主體，底座和稱重傳感器；所述生產流水線穿過設備主體，所述設備主體安裝在稱重傳感器上面，所述稱重傳感器下面安裝有底座；所述生產流水線上設置有控制裝置，中間有傳輸輥鏈，傳輸輥鏈上面裝有用于放置CO2滅火器氣瓶的工裝板；所述設備主體上部為框架結構，在設備主體下部的稱重傳感器上面安裝有托瓶氣缸,在設備主體框架的一側安裝有可以隨導軌移動的充氣部件，在框架的另一側安裝有夾緊氣缸。

2.根據權利要求1所述的液態co2及干粉滅火器充裝設備，其特征在于：在設備主體框架頂部安裝有提壓把開啟氣缸，所述氣缸垂直向下，安裝在與框架頂部的頂板相連的板上。
3.根據權利要求2所述的液態co2及干粉滅火器充裝設備，其特征在于：所述板上開有縱向通槽，所述框架頂板上開有間斷環形槽，板與頂板通過兩根螺桿相連。

4.根據權利要求1或2或3所述的液態co2及干粉滅火器充裝設備，其特征在于：所述充氣部件包括連接板，穿過連接板并安裝其上的充氣口，在連接板背面的兩端各安裝有一直線軸承, 所述直線軸承分別與安裝在框架上的兩直線導軌相配合。
5.根據權利要求1或2或3所述的液態CO2及干粉滅火器充裝設備，其特征在于：所述所述控制裝置包括安裝在流水線上的截氣缸和接近傳感器；所述工裝板前后兩端各開有一個開槽，工裝板的底部安裝有兩個鐵；所述開槽的位置與截氣缸位置適配，所述鐵的位置與接近傳感器的位置適配；所述截氣缸、接近傳感器、鐵與PLC控制系統電連接組成控制裝置。

滅火器充裝設備的主要組成部分1底座, 2生產流水線, 3稱重傳感器, 4設備主體, 5 2滅火器氣瓶, 6充氣部件, 7高壓軟管, 8壓力傳感器, 9低溫高壓氣動閥, 10提壓把開啟氣缸, 11滅火器器頭, 12夾緊氣缸, 13工裝板, 14托瓶氣缸，41充氣口，42拼帽螺母，43連接板，44直線軸承，45直線導軌，51閥門口，52低溫密封墊， 54夾緊塊，55抵塊，61板，62頂板，63螺桿，71截氣缸， 73接近傳感器， 82鐵，83開槽等部件非常多，其實他的構造非常簡單，不管是操作還是整體機器看起來一點也不復雜。
