AP-50XPTW電磁振動試驗臺|AP-50XPTW手提電腦六度空間一體機[隨機.正弦]同一臺面三軸(同時.個別.連續)振動(上下.左右.前后)(0.5~3000Hz)電磁振動臺.

AP-50XPTW電磁振動試驗臺|AP-50XPTW手提電腦六度空間一體機參數:

1: 【型號】          ■AP-50XPTW手提電腦六度空間一體機[隨機.正弦] [同一臺面三軸(同時.個別.連續)振動]

                       (X/Y/Z軸,上下/左右/前后)(0.5~3000Hz)

2:【振動臺以頻率分】 ■0.5~3000HZ

3:【振動臺控制模式】 ■全功能電腦型(50XPTW [隨機.正弦] [同一臺面三軸(同時.個別.連續)振動]系列）

4:【振動方向】       ■手提電腦六度空間一體機[隨機.正弦] [同一臺面三軸(同時.個別.連續)振動](上下/左右/前后)

①【單獨振動--三種模式】

                       【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數

(頻率/時間/振幅/加速度可任意設定)】

                        ■Y軸/上下--單獨振動

                        ■X軸/左右--單獨振動

                        ■Z軸/前后--單獨振動

                     ②【二軸一起振動--三種模式可隨時選擇,那種組合順序】

                       【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數

(頻率/時間/振幅/加速度可任意設定)】

                        ■[Y軸上下/X軸左右]--二軸一起振動

                        ■[Y軸上下/Z軸前后]--二軸一起振動

                        ■[X軸左右/Z軸前后]--二軸一起振動

                        ■[隨便選擇那二軸同時]--二軸一起振動

                     ③【二軸連續振動---六種模式可隨時選擇,那種組合順序】

                       【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數

(頻率/時間/振幅/加速度可任意設定)】

■先(Y軸上下)后再(X軸左右)--二軸連續振動/且可無限重復

                        ■先(X軸左右)后再(Y軸上下)--二軸連續振動/且可無限重復

■先(Y軸上下)后再(Z軸前后)--二軸連續振動/且可無限重復

                        ■先(Z軸前后)后再(Y軸上下)--二軸連續振動/且可無限重復

                        ■先(X軸左右)后再(Z軸前后)--二軸連續振動/且可無限重復

                        ■先(Z軸前后)后再(X軸左右)--二軸連續振動/且可無限重復

                        ■[隨便選擇(那軸)先振動后再(另一軸)振動]/二軸連續振動

                      ④【[Y軸上下/X軸左右/Z軸前后]三軸同時一起振動】

                       【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數

(頻率/時間/振幅/加速度可任意設定)】

                      ⑤【三軸連續振動--六種模式】三軸可各別隨時選擇順序連續振動

                        【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數

(頻率/時間/振幅/加速度可任意設定)】

 ■(Y軸上下)→(X軸左右)→(Z軸前后)--三軸連續振動/且可無限重復

                        ■(Y軸上下)→(Z軸前后)→(X軸左右)--三軸連續振動/且可無限重復

                        ■(X軸左右)→(Z軸前后)→(Y軸上下)--三軸連續振動/且可無限重復

                        ■(X軸左右)→(Y軸上下)→(Z軸前后)--三軸連續振動/且可無限重復

                        ■(Z軸前后)→(Y軸上下)→(X軸左右)--三軸連續振動/且可無限重復

 ■(Z軸前后)→(X軸左右)→(Y軸上下)--三軸連續振動/且可無限重復

    ■隨便選擇[那軸先振動→再第二軸振動→再第三軸振動]三軸連續振動

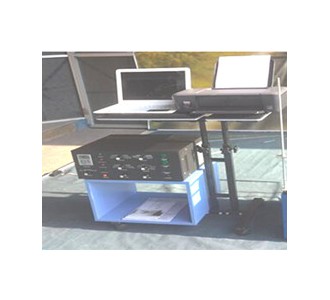

5:【振動方式】        ■[控制箱+1個臺體+1個手提電腦系統]手提電腦六度空間一體機[隨機.正弦]

                        (同一臺面三軸 (同時/個別/連續)振動]

■【六度空間一體機(X/Y/Z軸,上下/左右/前后) [同一臺面三軸(同時/個別/連續)振動]】

                        【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數

(頻率/時間/振幅/加速度可任意設定)】

①【單獨振動--三種模式】

                      ②【二軸一起振動--三種模式可隨時選擇,那種組合順序】

                      ③【二軸連續振動---六種模式可隨時選擇,那種組合順序】

                      ④【[Y軸上下/X軸左右/Z軸前后]三軸同時一起振動】

                      ⑤【三軸連續振動--六種模式】三軸可各別隨時選擇順序連續振動

                      ⑥【隨機功率譜密度(P.S.D)】

 ⑦【加速度總均方根值grms】

                      ⑧【多階隨機振動】

                      ⑨【各級道路模凝振動】

                      ⑽【全方位六度空間一起動作】

                      ⑾【模擬【圓型(球型)】振動】

 ⑿【模擬【橢圓型】振動】





6:【振動波形】       ■手提電腦六度空間一體機[隨機.正弦][同一臺面三軸(同時.個別.連續)振動]正弦波-可選擇(半波或全波)

■【六度空間一體機(X/Y/Z軸,上下/左右/前后)[同一臺面三軸(同時/個別/連續)振動]】

                        【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數

(頻率/時間/振幅/加速度可任意設定)】

 ①【單獨振動--三種模式】可任何選擇(半波或全波)

                      ②【二軸一起振動:三種模式可隨時選擇】可任何選擇(半波或全波)

 ③【二軸連續振動---六種模式可隨時選擇】

                      ④【[Y軸上下/X軸左右/Z軸前后]三軸同時一起振動】可任何選擇(半波或全波)

                      ⑤【三軸連續振動--六種模式】三軸可各別隨時選擇(半波或全波)

                      ⑥【隨機功率譜密度(P.S.D)】可任何選擇(半波或全波)

                      ⑦【加速度總均方根值grms】可任何選擇(半波或全波)

                      ⑧【多階隨機振動】可任何選擇(半波或全波)

                      ⑨【各級道路模凝振動】可任何選擇(半波或全波)

                      ⑽【全方位六度空間一起動作】可任何選擇(半波或全波)

 ⑾【模擬【圓型(球型)】振動】可任何選擇(半波或全波)

                      ⑿【模擬【橢圓型】振動】可任何選擇(半波或全波)

7:【振動頻率】        ■【振動頻率】0.5~3000  Hz可任意設定(±0.1%)

                      [■Y軸/上下-0.5~3000Hz■X軸/左右-0.5~3000 Hz■Z軸/前后-0.5~3000Hz] 可任意設定(±0.1%)

8:【最大試驗負載(kg)】■未指定以100kg為主

                      □0~50kg (振幅:0~7  /最大加速度:0~22g)(同100kg價挌)

                      ■0~100kg(振幅:0~5.0mm/最大加速度:0~20g)未指定以此機型出貨

                      □0~150kg(振幅:0~4mm  /最大加速度:0~15g)(同100kg價挌)

9:【振動臺面尺寸H】  ■(6-10)mm

                         ①頻率共振最好增加1倍穩定性

                         ②臺面材料分(隨機出貨)□特殊鋁合金(原色) □藍色(或自指定顏色)

                         ③臺面上通孔(以實體為主):a:有28個(10mm) b:綁帶通孔--*24個c:夾具(治具)通孔--*24個

                         ④量測試螺絲孔-----*4個(5mm)

                         ⑤防磁漏:地帶面積(30cm):讓磁漏減50-70%

10:【臺體(H/高)】     ■超低臺體/更低更穩定(每少1公分穩定0.5%)(市面目前本司高度最低)

                        手提電腦六度空間一體機[隨機.正弦] [同一臺面三軸(同時.個別.連續)振動](上下/左右/前后)

                      ■臺體:50*55*50CM  ■臺面:500*(6-10)*500mm ■臺底:500*500mm

                       ②越低越穩定/越高失真越大誤差越大

                       ③防共振設計(増加3種防共振專業技術)

                       ④中心軸防塵專業技術

                       ⑤中心軸増加:過流(3倍)/過耐熱210度/耐濕98%/耐爆/耐塵

⑥AP-50XPTW電磁振動試驗臺|AP-50XPTW手提電腦六度空間一體機元件組成:

                         a:高電感電磁圈b:超高電感矽鋼片-E片/下片,I片/上片產生器c:彈簧鋼片:特殊處理

d:支撐架 e:底座 f:臺面 g:護套

                       ⑦不會受總質量變動,改變承重或激振力

                       ⑧因臺面/底座/支撐架/彈簧鋼片,一體合成配合電磁圈,更有效提高均勻穩定性,不受不規則物品的限制,產生不均勻及中心點穩定問題,減少治具費用

                       ⑨振動方式:中心水平線為0,往上振往下振,真正符合振幅幅度mm(p-p)的要求,解決高頻圓形

電磁振動臺缺點

                       ⑩真正解決:各高頻式電磁振動臺很難解決(在50Hz時/5mm/20g/重量100kg以內)不受影響的技術

                       ⑾防塵(可試用高塵地方)/耐超低溫/耐高溫/耐濕度(防靜電)

11:【振幅】           ■(可任意調范圍mmp-p):  0-5.0mm  (不準碰撞情況)

                      □0~50kg (振幅:0~7  /最大加速度:0~22g)(同100kg價挌)

                      ■0~100kg(振幅:0~5.0mm/最大加速度:0~20g)未指定以此機型出貨

                      □0~150kg(振幅:0~4mm  /最大加速度:0~15g)(同100kg價挌)

                         a:在無負荷下,最大位移為5mm(p-p),此情況不可碰撞,

                         b:在最大負荷一半情況下,最大位移可達到為 5mm(p-p)

                         c:在最大負荷情況下,最大位移可達到為 5mm(p-p)要指定

※此情況不可碰撞,小于此位移值，試驗機本身足以負荷

                       ①頻率:0.5~40HZ 可做到5mm:不準碰撞情況

                         a:在頻率1Hz且無負荷下,最大位移為5mm(p-p),此情況不可碰撞,

                         b:在頻率50Hz且無負荷下,最大位移為4mm(p-p),此情況不可碰撞

                         c:在頻率40Hz且在最大負荷一半情況下,最大位移可達到為5mm(p-p),小于此位移值

                         d:在頻率20Hz且在最大負荷情況下，其振動平臺的最大位移量測值為5mm,

此情況不可碰撞,小于此位移值，試驗機本身足以負荷

                       ②頻率:0.5~55HZ 以振幅為主

                       ③頻率:1HZ為5mm,最大加速度可做到0.01g，35HZ為5mm,最大加速度可做到12.25g



12:最大加速度可任意調 ■0~20g(200m/s2)

                        ①頻率:45~3000HZ 可做到20g

                        ②頻率:55~3000HZ 以最大加速度為主

                        ③頻率:80HZ為20G,振幅最大可做到有1.56mm，3000HZ為20g,振幅最大可做到0.028mm

                        ④在頻率10Hz且無負荷下,此情況不可碰撞,最大加速度量測值為-1g

                        ⑤在頻率50Hz且無負荷下,此情況不可碰撞,最大加速度量測值為-20g

加速度(單位g)=0.002*(50Hz)2*4(振幅單位mmp-p)=20g(196m/s2 )

                        ⑥頻率45Hz且在最大負荷一半下,不可碰撞,最大加速度量測值為-20g

                        ⑦頻率50Hz最大負荷下,此情況不可碰撞,最大加速度量測值為----20g

13:【最大正弦波激振力(推力 F)】■2000kgf(F=重量*加速度)

                       □F:為 50kg*22g=1100kgf (同100kg價挌)

                       ■F:為100kg*20g=2000kgf (未指定以此機型出貨)

                       □F:為150kg*15g=2250kgf (同100kg價挌)

14:【時間控制】        ■任何時間可設(秒為單位)

■Y軸/上下--任何時間可設(秒為單位)

                       ■X軸/左右--任何時間可設(秒為單位)

                       ■Z軸/(（物品轉90℃）即是Z軸前后)--任何時間可設(秒為單位)

①執行時間(以秒為單位):0~65500秒(約18時)

②共可執行時間:循環次數(可設65500次*18時=5萬天)(約135年)

15:【最嚴酷條件下電源電壓(V)】■ 220±20%/(50/60Hz)①電子漏電裝置

②裝設防雷擊裝置

③總開關誤動作裝置及防高次諧波裝置

16:【最嚴酷條件下電流】■15（A）

                         ①正常工作電流(0.5-6)A/不良碰撞電流(6-10)A(禁止超過10分鍾)

                         ②裝設防漏電裝置

                         ③誤動作/碰撞/過流/恢復安全裝置

                         ④(二次諧波/突波)電流裝置

17:【AP-50XPTW電磁振動試驗臺|AP-50XPTW手提電腦六度空間一體機功率】:■3.3 KW(最大) ①控制箱:低溫設計/防高溫設計②臺體:耐高溫設計不良碰撞電流(6-10)A(禁止超過10分鍾)
