石料廠粉塵主要來源于鑿巖爆破、挖掘機采掘、裝車、運輸及破碎過程，其中，破碎過程產塵尤為嚴重。要想使石料廠各產塵點達到國家標準生產條件及排放的廢氣達到國家排放標準，必須對產塵點產生的粉塵進行控制。

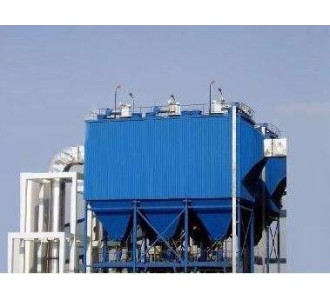

石料廠機械反吹布袋除塵器，是一種處理風量大、清灰效果好，除塵效率高，運行可靠，維修方便，占地面積小的圓形殼體式除塵器。

1、石料場除塵器有上箱體、中箱體、灰斗、支架、濾袋組件及反吹清灰機構、卸灰閥等組成。

2、收塵、過濾系統：主要由濾袋、袋籠、花板組件、灰斗、切向進風系統組成。

3、清灰、卸灰系統：高壓風機、回轉反吹管、減速電機。

4、電控系統：自動化控制系統。

本除塵器為圓形殼體，以縮短除塵器長度，便于布置，設有1個灰斗。

對于本體，我們在設計上以_不利的荷載組合進行強度設計；采用Q235A板材制作。

濾袋規格φ260系列，濾袋上端采用了膠墊壓板，密封性能好，換袋方便快速，每個濾袋設一個碳鋼袋籠。

控制儀采用自動與手動互換兩種形式控制。

為了保證布袋除塵器高效和安全運行，每臺除塵器還設有1個濾袋檢漏孔。

含塵氣體于切向進入濾室上部空間，大顆粒及凝聚塵粒離心力作用下，沿筒壁旋落灰斗小顆粒彌散于過濾室袋間空隙從而被袋阻留，凈化空氣透過袋壁經花板上濾袋導口匯集于清潔室，由通風機吸入而排放于大氣中。

石料廠除塵器的特點：

1、殼體旋風除塵器流型設計，能起局部旋風作用，減輕濾袋負荷。圓筒拱頂的體形，受力均勻。

2、采用了設備自帶的高壓風機反吹清灰，不受使用場合氣源條件的限制，易損件少，維護簡便、運行可靠，克服了壓縮空氣脈沖清灰的弊病。反吹風作用距離大，可采用長濾袋，充分利用空間，占地面積小。

3、石料廠除塵器采用梯形扁袋振幅大，只需一次振擊，即可抖落積塵，有利于提高濾袋壽命。

4、石料廠除塵器自動控制回轉反吹清灰，視入口濃度高低，自動調整清灰周期。較之定時控制方式更為合理可靠。

5、石料廠除塵器采用的濾袋為易清灰針刺氈濾料。
