3D光柵膜，或稱柱狀透鏡膜（ Grating Film or Cylindrical Lens Film ），是一種能應用于大中小全尺寸顯示終端，能使觀看者無需借助3D眼鏡，即可裸眼觀看3D顯示效果的特種光學膜。



光柵膜利用精密雕刻和紫外微復制技術，將丙烯酸樹脂制成的柱透鏡結構(Cylindrical Lens)轉印在2~10mil的PET基材正面，總厚度在60~300μm之間，并雙面覆以40~50μm厚度的保護膜進行防塵防刮保護。

根據幾何光學原理，利用透鏡結構的折射、分光作用，將具有左右眼視差的兩部分2D圖像信息，獨立進入人的左眼(僅左眼信息)和右眼(僅右眼信息) ，觀看者大腦經過處理后獲得立體景深感。



可廣泛應用于雙視點和多視點的3D廣告機，3D畫框，3D電視，3D游戲顯示領域，尤其是3D平板和3D手機，可以讓你隨時隨地輕松暢游3D視界。

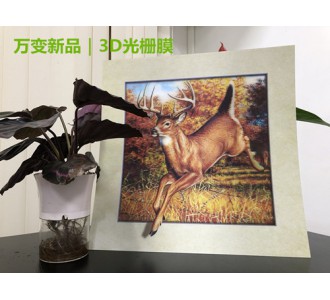

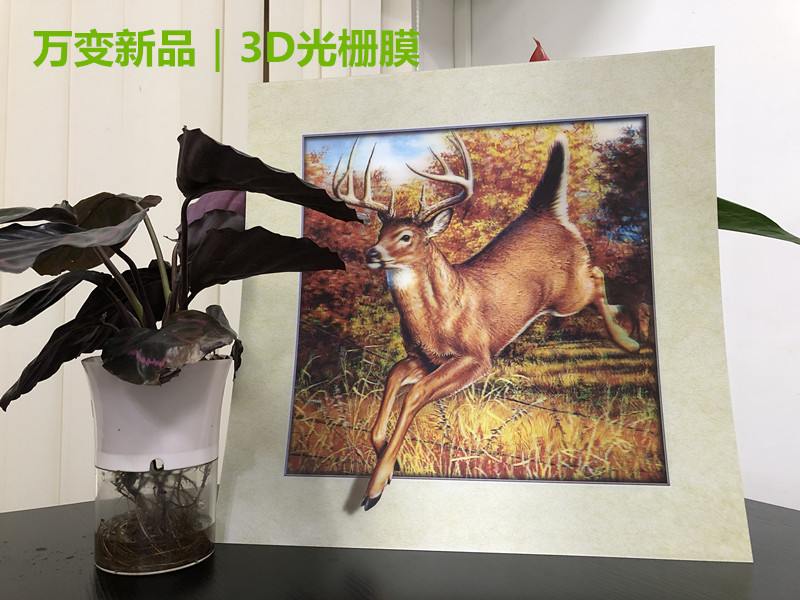

 3D光柵立體畫利用特種光學材料，俗稱光柵板，在上面展現出立體世界，利用人的視覺差異和光學折射原理制造的一種光學成像材料，將光柵疊上經過特殊處理的光柵畫，便可生成一幅真彩全息的立體畫面。



優勢：

1.聚焦準確，紋路細膩，在距畫面1.5米觀看時，看不到光柵線路。

2.底部平整，只有一面是凹凸面。

3.透明度非常好，達到了PET透明度。

4.光柵膜的直線性沒有誤差，由于設備加裝了糾偏系統，所以光柵紋路的直線不會出現偏差，更利于生產大幅立體畫面。
