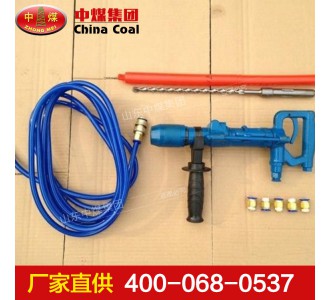

QCZ-1多用氣動鉆機是輕便靈巧的小型氣動工具，具有沖擊回轉，單純沖擊和順時針旋轉的功能。氣動防爆無火花，安全性能好等特點。

氣動沖擊鉆使用范圍

氣動沖擊鉆主要用于巖石、磚墻、混凝土等構件上安裝管道、架設動力線路、安裝地腳螺栓、化工廠、精煉廠、建筑、重工業、有危險潮濕氣體的隧道、水下及狹窄的空間作業；尤其在高瓦斯防爆礦井中，氣動防爆無火花更能體現其安全性。

氣動沖擊鉆結構和工作原理

氣動沖擊鉆由柄體、壓柄、氣缸、機頭、推桿等組成。壓氣由氣管連接管接頭進入壓柄進行氣量調節而進入氣缸，再由推桿調節行成沖擊回轉或單純沖擊，從而達到?jīng)_擊或回轉的作用。

氣動沖擊鉆技術規格

外形尺寸（長×寬×高）………………366×185×76毫米

機重………………………………..…4.5公斤

氣缸直徑………………………………34毫米

活塞行程………………………………32毫米

氣管內徑………………………………10毫米

當氣壓為………………………………0.4Mpa時

沖擊能量……………………………...≥2.5焦耳

沖擊頻率………………………………≥48赫茲

耗氣量………………………………....≤12升／秒

所配沖擊鉆頭規格…………………#8 #12 #14 #16 #18 #20 #24

最大打孔深度………………………250毫米。

氣動沖擊鉆使用須知

1、工作前要加注潤滑油，擰開手柄土的螺堵即可加油。

2、吹凈風管后再與機器連接。

3、使用氣壓以0.5～0.6Mpa為宜。

4、鑿巖時推力要適當。推力過大，鉆桿轉數降低，影響工作效率。推力不足，機器跳動，亦影響效率，且易使鉆具損壞。

5、推力可通過壓柄握力大小調節。

氣動沖擊鉆注意事項

1、使用QCZ-1鉆機的人員，必須熟悉鉆機的性能、結構、操縱方法及安全事項。

2、使用的壓縮空氣必須潔凈。

3、必須保證鉆機中氣馬達的油霧潤滑，空載運轉時間不能超過60S。

4、使用的鉆頭應是銳利的。

5、發生下列情況者禁止使用：減速箱內聲音不正常，如有碰擊聲等。

6、鉆機如有問題請不要自行拆機及時返廠處理、謝謝合作。

氣動沖擊鉆保養及維修

1、時時檢查油霧器中是否有油，要保證氣馬達的潤滑。

2、要保證壓縮空氣的清潔，以免造成氣馬達的磨損，而減少氣馬達的使用壽命。

3、經常檢查橡皮密封圈的磨損的情況。

4、更換磨損嚴重的軸承和齒輪，清理油污，換新的潤滑油。

5、使用后的鉆機，須擦凈灰塵、油污等臟物，檢查螺釘、螺帽緊固情況。

6、檢查清理后，鉆機應妥善保管在干燥地點，防止機件銹蝕。

7、發現問題必須及時處理或更換零件方可使用。

8、鉆孔時如感到費力或鉆削速度減慢，應檢查鉆頭，可能己經磨鈍，需重新磨刃或氣壓不足。

9、需要沖擊時請調整序號推動推桿。

10、機器盡可能避免空打，以免損壞機件。

11、上卸鉆具必須按上機頭上的滑套方可上卸，但不能從夾中拔出。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
