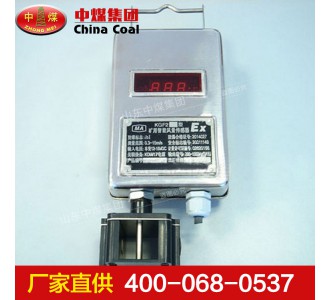

KGF2風量傳感器采用超聲波測量原理，具有技術先進、使用方便、長期使用穩定可靠、免維護等特點。主要用于煤礦井下各種坑道、風口、扇風機井口等處的封速、風量的檢測，以確保井下的通風安全，可于國內外的各種煤礦安全監測系統配套使用。

KGF2風量傳感器產品優點

KGF2風量傳感器采用單片機技術及非易失存儲元件，自動控制測量過程，自動對測量值進行線性修正，并可長期存儲30個測量值，掉電不丟失，直接顯示測量風速值(m/s)。該儀器采用薄膜式輕觸開關，具有壽命長、密封性好等特點，適合在惡劣環境下使用。

KGF2風量傳感器相關參數

防爆形式 礦用本質安全型“ExibI”

測量范圍 風速0.3m/s~15m/s

坑道斷面積 小于30m/s(可任意設置)

允許誤差 小于±0.3m/s

重復性誤差 讀數值+1%

輸出信號 200Hz~1000Hz/5Hz~15Hz 4~20mA/1~5mA/RS485總線

工作電壓 本安DC12V~18V

工作電流 不大于100mA

換能器工作頻率 140~150kHz

外型尺寸370mm×160mm×55mm

質量 2kg。

KGF2風量傳感器工作原理

根據卡曼渦節理論，在無限界流場中垂直插入一根無限長的非線性阻力體時(阻力體稱旋渦發生體)，則在一定的雷諾數范圍內 (Red=200~5*10000)，阻力體下游會產生兩排交替的、內旋的旋渦列，而其旋渦率正比于流速。公式表示：f=St V/d 式中：f---旋渦頻率 St—常數()　V---風速 d---旋渦發生體線徑 因此，只要測出f，就可以知道風速V，這樣測量的風速就歸結為測量旋渦頻率，而超聲波風量傳感器就是利用超聲波被旋渦調制的原理來測定旋渦頻率的。

干簧管在磁場中當磁場強度達到一定強度時，其中一組觸片與原來吸合的觸片脫開，另一觸片吸合；當干簧管脫離強磁場時，又恢復原來的狀態。利用這個原理，將帶有干簧管的傳感頭組和產生強磁場的磁塊分別案卷在風門的門框和門的邊緣，（兩者相對）利用風門的位置的變化，該儀器可產生開關信號，該信號通過電纜送至計算機監測系統。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063
