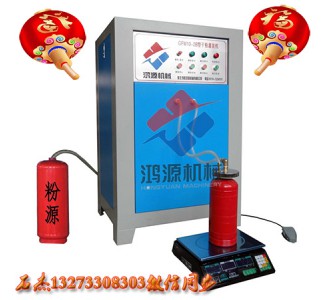

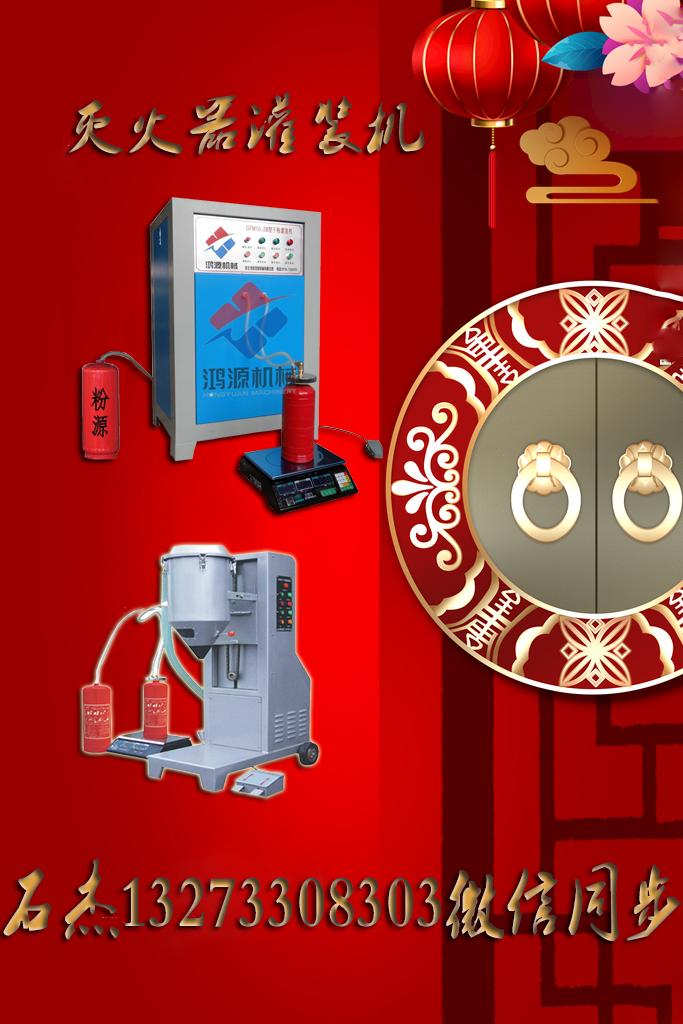

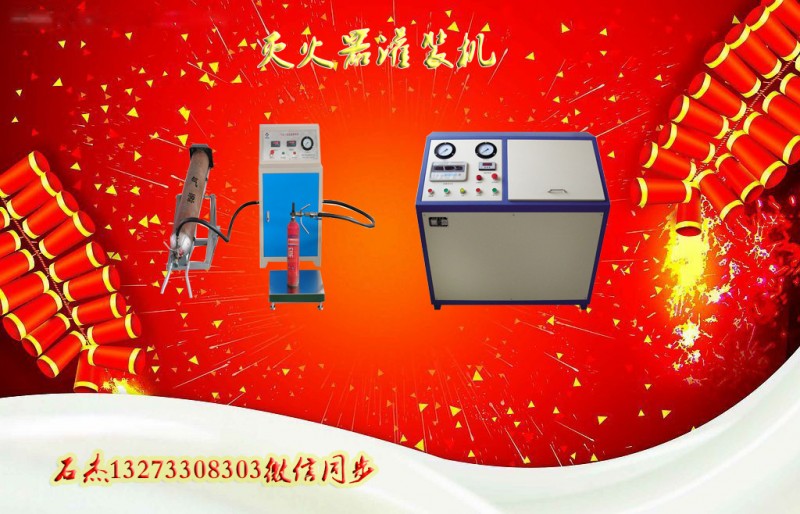

滅火器自動灌裝機+組裝、緊器頭機011

1、設備簡介(Brief introducrion of equipment)

本設備用于干粉滅火器灌裝。包含:自動粗灌、精灌、回粉去塵、打孔、擦灰抹油、擰緊把手、充氣等功能。由綠博公司自主研發，是目前市場上自動化程度高、精度高的新型設備。

工人把空罐放_上輸送帶，設備自動送至粗灌工位，一次灌4具(灌裝范圍可設置)。然后，自動送至精灌工位補粉;隨后進入打孔，瓶口擦灰、抹油工位，工人在工作臺.上插進把手后對絲，自動送至擰緊工位進行擰緊;再送至充氣工位，對滅火器進行翻轉晃動，并進行充氣，充氣量拍照監控自動控制。充氣后，工人上鉛封。

2、工作流程(Flowchart)

放置空罐→一次粗灌- +二次精灌→打孔+擦灰、抹油→工人插把手→把手?jǐn)Q緊→充氣→工人插鉛封

3、技術參數 (Technical data)

生產能力: 5000具/8小時(以4kg手提干粉滅火器為例)

(1)總功率: 9KW

(2)電源電壓: 380V

(3)所需氣壓: 0. 5~0.8MPa

(4)外型尺寸: 8000 X 2500 X 2400 (mm)

(5)適用產品: 2/3/4/5/8kg手提式干粉滅火器

4、設備特點(Equipment character istics)

自動化程度高; 灌粉精度高; 產量高; 用人少;設備自帶回粉處理系統、粉塵處理系統，減少工作車間揚塵。

八大優勢:

1、8小時5千具，可以和組裝機自動對接(以4公斤為標準)。

2、灌裝精度+-20克可調。

3、前邊方空罐能和烤漆設備對接。不對接時用一個人放空罐。

4、灌粉不用人，自動補粉。

5、全機配有除塵設備，可得到車間無塵灌裝。

6、有回粉自處理系統，回的粉自動回流到灌裝管內，不用人工處理。

7、適用2、3、4、5、8公斤滅火器。

8、能與綠博所有設備自動對接。

干粉滅火器自動灌裝設備，有效的解決了保養灌裝滅火器需要花費大量人工勞動 力和時間，而且效果不好，工作效率低等問題 ；其解決的技術方案是，包括底座和半圓柱托架，底座 上端設有兩根垂直底部的豎桿，半圓柱托架由兩 個相對平行的一半圓架、兩個一半圓架中間的二半圓架、兩個一半圓架之間連接沿一 半圓架均布且橫穿二半圓架的多個橫桿構成， 半圓柱托架轉動連接在兩豎桿之間；本實用新型 結構簡單，投入成本低，制作方便，便于取放滅火 器，節省了勞動力和時間，提升保養效果，提高了工作效率。

干粉滅火器灌裝裝置，包括底座和半圓柱托架，其特征在于，底座上端 設有兩根垂直底部的豎桿，半圓柱托架由兩個相對平行的一半圓架、兩個 一半圓架中間的二半圓架、兩個一半圓架之間連接的沿一半圓架均 布且橫穿二半圓架的多個橫桿構成，半圓柱托架轉動連接在兩根豎桿之 間。 2. 根據權利要求 1 的一種干粉滅火器灌裝裝置，其特征在于，底座為矩形固定 架，兩根豎桿分別豎直固定在矩形固定架的長邊的中間部分。 3. 根據權利要求1 的一種干粉滅火器灌裝裝置，其特征在于，兩根豎桿上端內 側分別開有小孔，二半圓架的兩端外側設有鉸鏈軸，鉸鏈軸穿設到小孔內構成轉動連 接。 4. 根據權利要求 1 的一種干粉滅火器灌裝裝置，其特征在于，兩根垂直底部的豎 桿之間連接有固定桿。
