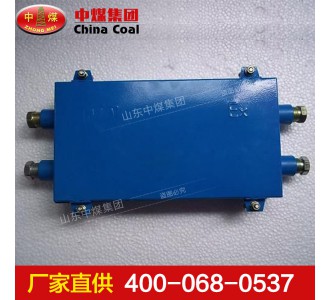

JHH系列光纜接線盒適用于煤礦井下各種光纜內的光纖與尾纖或尾纜接續，并起到保護光纖接頭和配線的作用。

JHH系列光纜接線盒可與煤礦通訊、監控系統所使用的電纜配套，可用于煤礦井下采掘工作面，巷道洞室，上下山等有瓦斯，煤塵爆炸危險環境，作為與本安型通訊，監控系統設備的電纜連接裝置。

JHH型光纜接線盒型號意義

例如：JHH-4；

JH——接線盒；

H——本質安全型；

4——通口數。

JHH型光纜接線盒使用環境

a、環境溫度-10℃-+40℃；

b、相對溫度：≤95%（+25℃時）；

c、大氣壓力：86-106KPa；

d、環境中有爆炸性氣體及煤塵等易爆物質；

e、環境中應無腐蝕性氣體；

JHH型光纜接線盒技術要求

額定電壓 60V

額定電流 3A

接觸電阻小于0.01歐姆

絕緣電阻大于500兆歐

表面絕緣電阻小于1×109Ω。

JHH型光纜接線盒參數

1、光纜進出孔配置 2 1對

2、橡膠皮圈 2 進線孔Φ13

3、外型尺寸 305×160×62。

JHH型光纜接線盒使用說明

（1）本產品由4組相互并聯的接線端子組成。

（2）本產品只能用于工作電壓60伏直流以下，工作電壓3A的本安電路上使用。

（3）本產品的密封圈，平墊圈的內徑、可按使用電纜線徑，在安裝時隨意選用。

（4）安裝時必須擰緊進線螺母，緊固螺釘、保證密封可靠。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。

電話400-068-0537
