煤礦用采煤機橡套電纜，煤礦用移動橡套電纜，煤礦用盾構機橡套電纜。

礦用屏蔽像套軟電纜結構特點

一：導電線芯柔軟性要求以電鉆電纜，采掘機電纜為最高；導線結構采取如下措施：1、采用較軟的細直徑銅單線、以小節距束合、復絞。整根電纜的彎曲扭轉性還受到絕緣、護套結構的影響，因此不能認為單絲越細，節距越小越好。2、采用同向束絞和復絞可提高柔軟性。3、為了便于導線在絕緣層中的相對滑動和便于安裝維修。電鉆電纜和小截面的采掘機電纜導線單絲應鍍錫，大截面采掘機電纜在導線外還用包紙帶隔離絕緣。

二：絕緣層 要求有足夠的電絕緣性能 1、采用含膠量不低于百分之35的橡皮。2、絕緣厚度比通用橡套電纜要厚。3、采用電性好的橡皮，并采用好的擠橡工藝（如擠橡硫化連續生產線）。

三：層采用半導電橡皮做層，應使其過渡電阻達到標準要求，以保證繼電保護系統在事故狀態下可靠動作。

四：墊芯1、 墊芯要充分起到在電纜收到沖砸、擠壓時的緩沖作用，又不能過大使外徑過大。要求設計合理填滿絕緣芯線間的空隙。2、機械性能應不低于絕緣橡皮的要求。3、不能與絕緣線芯產生粘連。

五：成纜結構1、要采用較小的節距倍數，改善電纜的柔軟性。2、為保證地線芯的機械強度，地線芯截面比通用電纜要大些，小截面產品，采用與主線管相同截面。3、控制線芯先單獨絞合成組，再與主線芯一起成纜。

六：護層1、要求有足夠的機械強度，耐磨性好。井下電纜要求阻燃。因此采用氯丁膠，且含膠量不小于百分之五十。2、6KV移動橡套電纜要求護套有足夠的電絕緣性，改善護套的耐電暈開裂性能。

七：電纜要結構密實、緊湊，各元件有相對滑動性。

礦用屏蔽像套軟電纜型號以及用途

采煤機橡套電纜

（MC）UC-0.38 0.66：采煤機橡套軟電纜，煤礦用額定電壓為0.38 0.66KV采煤機及類似設備的電源連接；

（MCP）UCP-0.38 0.66：采煤機屏蔽橡套軟電纜，煤礦用額定電壓為0.38 0.66KV采煤機及類似設備的電源連接；

（MCP）UCP-0.66 1.14：采煤機屏蔽橡套軟電纜，煤礦用額定電壓為0.66 1.14KV采煤機及類似設備的電源連接；

（MCPT）UCPT-0.66/1.14：采煤機金屬屏蔽橡套軟電纜，煤礦用額定電壓為0.66 1.14KV采煤機及類似設備電源連接線。

礦用移動橡套電纜

（MY）UY-0.38/0.66：礦用移動橡套軟電纜，煤礦用額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接；

（MYP）UYP-0.38/0.66：礦用移動橡套軟電纜，煤礦用額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接；

（MYP）UYP-0.66/1.14：礦用移動橡軟套電纜，煤礦用額定電壓為0.66/1.14KV各種井下移動采煤設備的電源連接；

（MYQ）UYQ-0.3/0.5：礦用輕型移動橡套軟電纜，煤礦用額定電壓為0.3/0.5KV各種井下移動采煤設備的電源連接；

（MYPTJ）UYPTJ-3.6/6：礦用移動屏蔽監視型橡套軟電纜，煤礦用額定電壓為3.6/6KV井下移動變壓器及類似設備連接線；

（MYP）UYP-3.6/6：礦用移動屏蔽橡套軟電纜，煤礦用額定電壓3.6/6KV為移動式地面礦山機械電源連接；

（MYPT）UYPT-3.6/6：礦用移動金屬屏蔽橡套軟電纜，煤礦用額定電壓為3.6/6KV移動式地面礦山機械電源連接；

（MYPD）UYPD-3.6/6：礦用移動屏蔽橡套軟電纜，煤礦用額定電壓為3.6/6KV移動式地面礦山機械電源連接。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

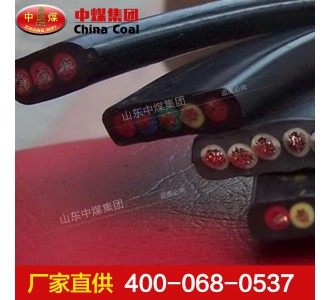

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
