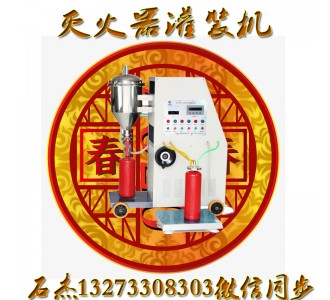

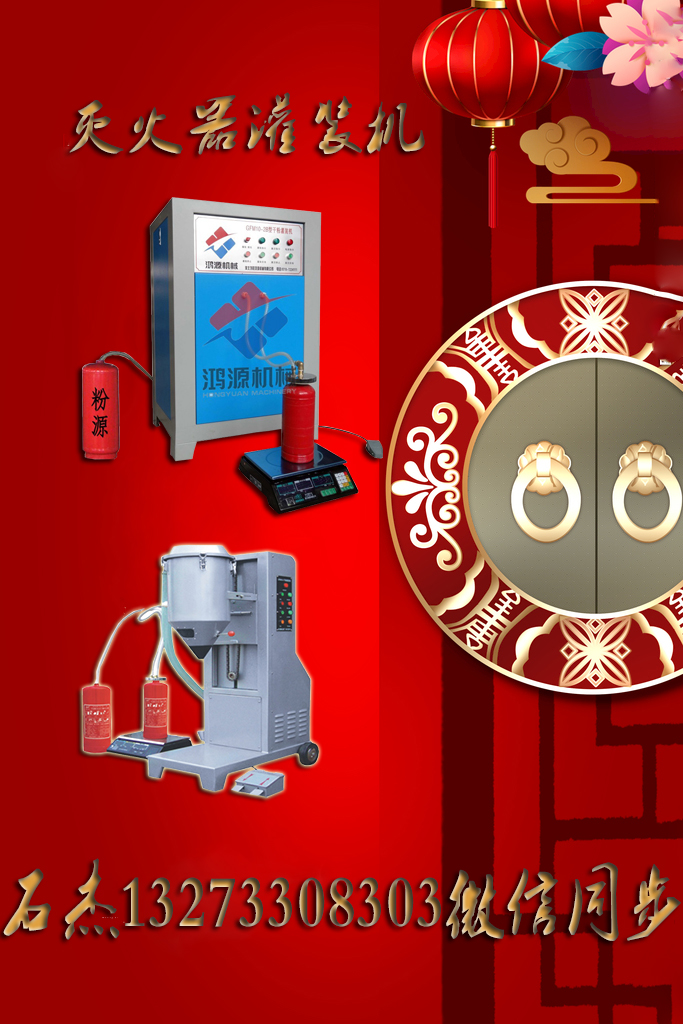

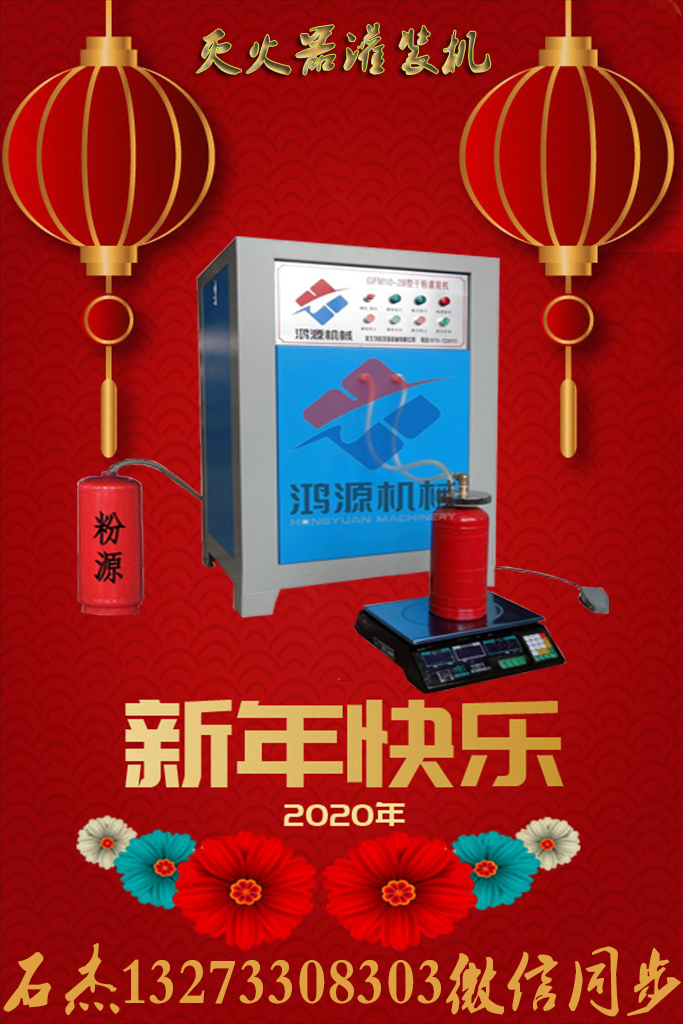

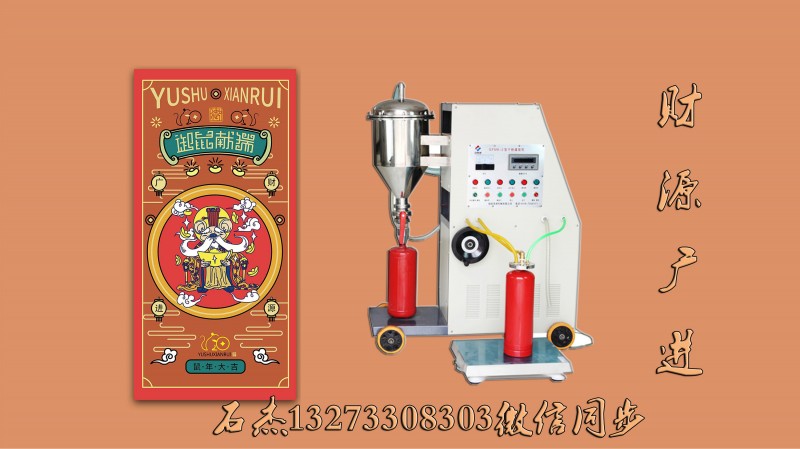

干粉滅火器灌裝設備對滅火器進行檢測回收時，通過罐體緊固器3卡緊罐體，手工旋擰把手使其脫離滅火器罐體，然后通過抽粉灌粉裝置將罐體內的干粉吸出回收，接著通過罐體清洗器將罐體內參與的干粉清理干凈，再通過罐體試壓器檢驗罐體的承壓能力是否達到使用標準，如果可以回用，通過罐體干燥器將罐體內外烘干，然后放置在抽粉灌粉裝置處進行灌粉操作，接著移至罐體緊固器處，安裝把手，再通過充氣機構向罐體內充入氮氣，后通過滅火器查漏器檢查滅火器的氣密性。以下對各工序的結構和使用方法做出具體說明。

干粉滅火器灌裝設備抽粉灌粉裝置包括儲粉罐和位于其頂部的真空罐，兩者的通管線上安裝有氣動閥；真空罐通過安裝有電磁閥的管線與真空抽氣泵相連，此外，真空罐與真空抽氣泵相連的管線上設置有旁路管，該旁路管上安裝有氣水分離器并與滅火器查漏器相連，上述滅火器查漏器采用中國“用于滅火器氣密性檢測的檢查頭及檢查罩”的檢查罩；儲粉罐的進粉管線上安裝有干粉過濾器，該干粉過濾器的殼體內安裝有用于對結塊干粉進行過濾的多層篩網，干粉濾器的進口端連接用于插入待回收滅火器罐體內的桿狀硬管，干粉過濾器出口端與儲粉罐相連的管線上安裝有球閥；儲粉罐的出粉管線上連接有并列設置的地一真空灌粉裝置和地二真空灌粉裝置，干粉滅火器灌裝設備出粉總管上安裝有氣動閥，兩個出粉支管上分別安裝有球閥和球閥；上述地一真空灌粉裝置和地二真空灌粉裝置的結構相同，均采用中國“用于干粉滅火器灌裝流水線的灌裝裝置的灌裝裝置，且地一真空灌粉裝置的抽真空支管上安裝有球閥，地二真空灌粉裝置的抽真空支管上安裝有球閥，兩條抽真空支管匯入帶有氣動閥的抽真空總管與真空罐相連。為了實現柔性化操作，干粉過濾器出口端還安裝有與地一真空灌粉裝置和地二真空灌粉裝置相連通的進粉旁路管，該進粉旁路管上安裝有球閥。上述氣動閥、電磁閥、球閥、氣動閥、球閥、球閥、球閥、球閥、氣動閥和球閥均屬于功能轉換閥，通過調整其開合狀態，方便地進行抽粉和灌粉工作狀態的轉換。具體如下：對滅火器進行抽粉回收時，打開球閥、氣動閥、電磁閥，其余閥門閉合，再打開真空泵，使滅火器中的干粉隨氣流進入干粉過濾器過濾，之后進入儲粉罐進行氣固分離，大量干粉沉入儲粉罐底部，少量干粉隨氣流上升進入真空罐，在真空罐中進行再次分離，然后經氣動閥回落到儲粉罐內，濾除干粉后的氣體經真空泵排出。

干粉滅火器灌裝設備通過儲粉罐對滅火器進行干粉灌裝時，打開球閥、氣動閥、球閥、球閥、氣動閥和電磁閥，其余閥門閉合，再打開真空泵，在負壓作用下，氣流從干粉過濾器的進口端進入儲粉罐，然后攜帶干粉對安裝在地一真空灌粉裝置中的滅火器進行干粉灌裝。

滅火器還可通過滅火器直接進行干粉灌裝，此時，打開球閥、球閥、球閥、氣動閥和電磁閥，其余閥門閉合，再打開真空泵，在負壓作用下，滅火器中的干粉隨氣流進入干粉過濾器過濾，之后進入地一真空灌粉裝置，對滅火器進行干粉灌裝。

由于地一真空灌粉裝置和地二真空灌粉裝置并列設置，因此，無論是通過儲粉罐對滅火器進行干粉灌裝，還是通過滅火器對滅火器直接進行干粉灌裝，需按照灌裝滅火器的方法，將對球閥、球閥的操作替換成對球閥、球閥的操作即可。

對灌裝有回收干粉的滅火器進行真空查漏時，僅需打開真空泵和連接有氣水分離器的旁路管進行抽真空操作即可。

干粉滅火器灌裝設備罐體緊固器用于把手在滅火器罐體上的拆除或安裝，其包括相對設置的靜模塊和動模塊，靜模塊一般安裝在靠近操作者一側。上述靜模塊包括固定設置在底板上的立板，立板內側安裝有與滅火器罐體相配合的弧形定位塊，動模塊包括固定安裝在底板上的形支撐板，形支撐板頂部安裝有水平氣缸驅動的形緊固塊，形緊固塊上下間隔設置為兩個或更多，其與弧形定位塊相配合，可以牢固地將滅火器罐體緊固。為了防止滅火器罐體發生碰撞變形，上述形緊固塊的雙臂內側還設置有與滅火器罐體相接觸的彈性防撞層，該彈性防撞層可以是橡膠涂覆層，也可以是通過螺栓旋擰在形緊固塊的雙臂內側的橡膠塊或者高分子泡沫塊。為了避免影響旋擰上部把手，弧形定位塊和形緊固塊位于滅火器罐體中部以下的位置。

使用時，將滅火器罐體緊貼弧形定位塊放置，然后使水平氣缸驅動的形緊固塊夾緊滅火器罐體，手動旋擰把手即可。

上述罐體緊固器結構簡單，使用方便，可以將放置在工位上的滅火器罐體進行牢固鎖定，避免罐體發生磕碰，有利于維護瓶身的完整性，同時使操作者可以方便地進行把手拆卸或安裝，實現滅火器拆裝的單人作業，大大提高滅火器拆裝的效率。

罐體清洗器包括安裝在水池上方的水龍頭，使用時將除去干粉的滅火器罐體內裝滿水，人工進行搖晃、傾倒，多次反復，將罐體內殘余的干粉完全清理干凈。

罐體試壓器包括與手工試壓泵相連的氣嘴，使用時將滅火器罐體內灌滿水，然后向內加壓到規定壓力，檢驗滅火器罐體的強度是否符合使用要求。

干粉滅火器灌裝設備罐體干燥器包括箱體，箱體內安裝有風機，風的風管內安裝有電加熱器，上述電加熱器包括折流板和設置在折流板之間的電加熱絲，可以有效提高空氣的熱交換效率。風機的風管通過箱體后部風箱與箱體頂部的罐體支撐管相連通，上述罐體支撐管為多個空心硬管，每個管體的頂部和/或管壁上均開設有出風口。對滅火器進行烘干時，將罐體倒置，并插裝在罐體支撐管上。當罐體支撐管較長時，其頂部應安裝彈性緩沖塊避免罐體底部受到碰撞；當罐體支撐管短于滅火器罐體高度時，滅火器的瓶口周緣與設置在罐體支撐管底部的罐體支撐架6 .5相接觸，通過罐體支撐架使滅火器罐體平穩放置。一般地，罐體支撐架包括三個均勻設置在罐體支撐管底部周緣的支撐板，且支撐板的頂面傾斜形成用于支撐倒置式滅火器的凹槽，此外，支撐板頂面上還涂覆有橡膠緩沖層。為了防止滅火器內流出的液體污染箱體，上述罐體支撐管均安裝在箱體頂部的儲水槽內，該儲水槽底面傾斜，且在儲水槽較低的端開設有排水口。此外，箱體上還安裝用于控制風機和電加熱器工作狀態的控制面板。

干粉滅火器灌裝設備罐體干燥器結構簡單，易于制造，使用方便，可以將滅火器倒置于罐體支撐管上，使罐體內的殘余水分從罐口流出，同時，通過熱空氣進行烘干，大大縮短了滅火器罐體干燥的時長，降低了滅火器罐體干燥的能耗。

充氣機構是一個安裝在機架上的充氣頭，使用時，其一端連接氮氣瓶，另一端連接已充入干粉的滅火器內，對罐體內充氮氣到規定的壓力。
