ZBZ4.0照明信號綜合保護裝置適用于于煤礦井下127V照明及信號負載的電源控制，是一種新型的照明信號綜合保護裝置，該產品電源與負載的通斷采用大功率交流固態繼電器，電路通斷無機械振動、無火花、無電磁干擾、性能穩定、安全可靠，使用壽命長。并具有短路，漏地保護以及電纜絕緣監測功能。該裝置本體與殼體連接采用插接式，便于安裝調試和維修。

ZBZ4.0隔爆型照明信號綜合保護裝置使用條件

（1）海拔高度不超過2000m；

（2）周圍介質溫度不高于+40℃，不低于-20℃；

（3）周圍空氣的相對濕度不大于95%(+25℃時)；

（4）在無強烈顛波振動以及垂直斜度不超過15度的地方；

（5）在無足以腐蝕金屬和破壞絕緣的氣體與蒸汽的環境中；

（6）可用于有甲烷和煤塵爆炸危險的礦井中。

ZBZ4.0隔爆型照明信號綜合保護裝置相關參數

開關額定工作電壓（V）：127

保護測量單元工作電壓（V）：127

保護器額定工作電流（A）：1-50A

額定工作頻率（Hz）：50

漏電檢測回路：漏電閉鎖回路

--電壓DC12V，電流＜2mA

外型尺寸（mm）：620*470*660。

ZBZ4.0隔爆型照明信號綜合保護裝置結構說明

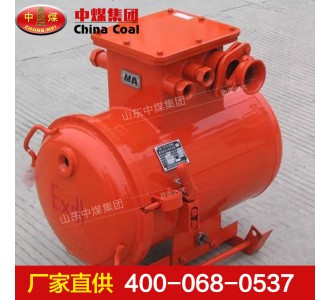

ZBZ4.0照明信號綜合保護裝置的隔爆外殼為圓筒形，具有凸出的底和蓋。殼蓋與殼體采用轉蓋止口結構。外殼上有一接線箱作為引進和引出電纜用。外殼右側裝有操作隔離開關的手柄和檢驗短路、漏電保護系統是否有效的試驗按鈕。并有可靠的機械聯鎖裝置，保證當隔離開關閉合時，殼蓋打不開；殼蓋打開時，隔離開關不能閉合。殼蓋上方有一小透明窗，可以從外面觀察狀態指示燈。機芯和機殼連接采用滑道結構，電子線路部分采用線路板插接方式，以方便檢修。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
