DU1240框架電磁鐵基本介紹

產品應用：DU1240系列產品應用的非常廣泛，小到常見的超市收銀機，中到門禁電磁鐵，大到機械自動化設備等等。

外形尺寸：      24*29*40mm;

可動鐵芯：      Φ12mm

工作電壓：      DC3V-220V

工作行程：      15mm以內

工作頻率：      自定

工作樣式：      L型為拉式/S型為推式

負載連接：      外形可根據需要進行加工

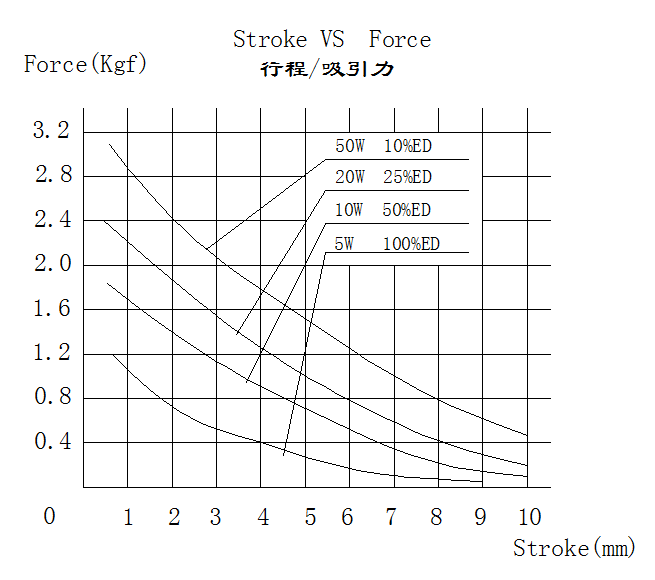

力量曲線：

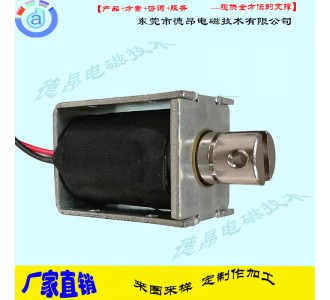

以下提供我司所生產的1240系列推式與拉式兩種結構樣式的實拍圖示

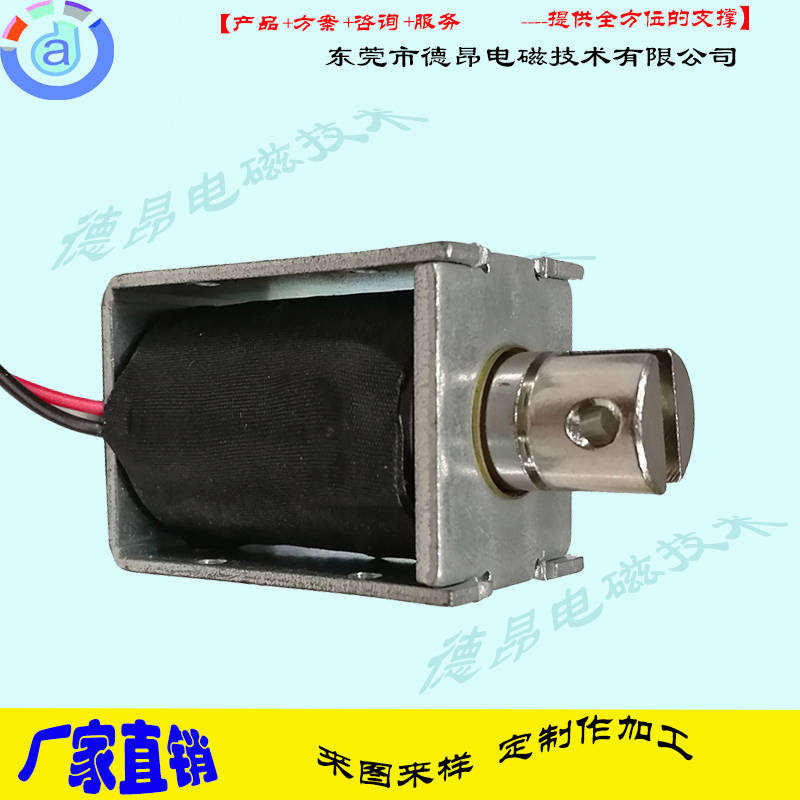

DU1240L型拉式系列產品：

.型號:

德昂      DU1240L/S圓管電磁鐵

            L：拉式電磁鐵

            S：推式電磁鐵

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):—5℃～+55℃

2.2 相對濕度(relative humidity):5%～95%RH

2.3 額定電壓(rated voltage):DC？V（可自定）

2.4 功耗(wattage)：

     自定，根據行程與力量進行選擇

3.  外觀:沒有損傷、破裂、生銹 、表面污點

4.  電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC？V±10%

4.2 吸引力：

  參考力量曲線圖示

4.3 絕緣電阻(insulation resistance):線圈和框架間100MΩ(DC500V 常規溫度/濕度)

4.4 耐電壓(high voltage ):線圈和框架間AC1000V(50/60Hz)1Mi(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下50萬次以上

 6.0   關于尺寸

以下所提供的兩種尺寸規格為我司所生產的拉式與推式兩種，可保證軛鐵尺寸不變的情況下，連接機構可以根據需要進行調整加工

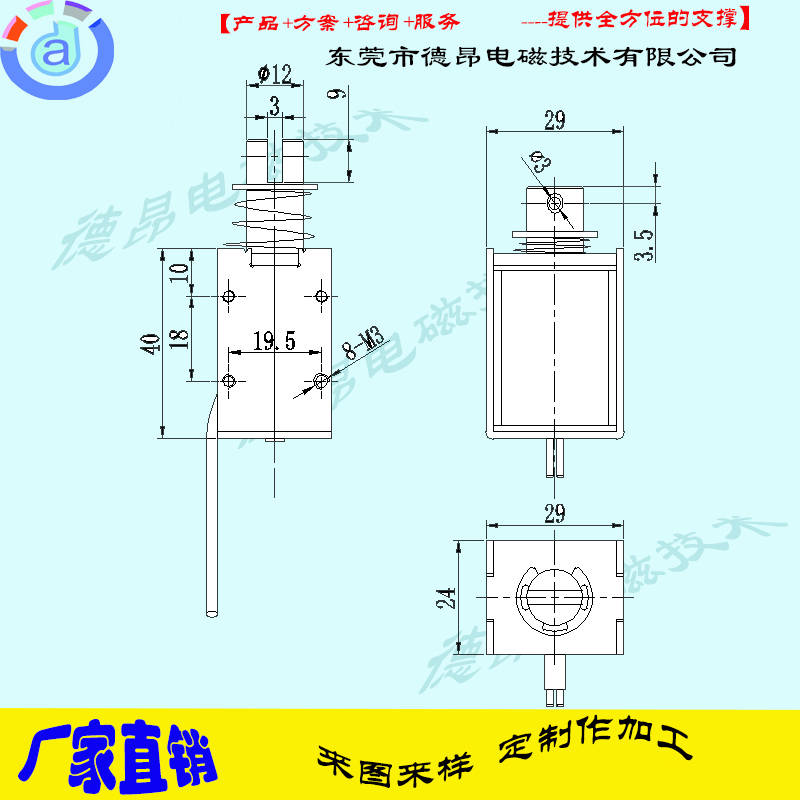

DU1240L型拉式產品尺寸參考圖示：
