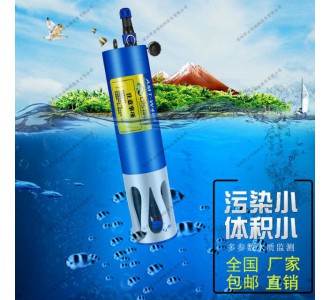

一、 工作原理

該傳感器基于組合紅外吸收散射光線法，應用ISO7027方法可以連續精確測定懸浮物/污泥濃度。按照ISO7027紅外雙散射光線技術不受色度影響測定懸浮物/污泥濃度值。根據使用環境可以選配帶自清洗功能。數據穩定，性能可靠；內設自診功能，保證數據準確；安裝和校正簡單。

該產品普遍應用于污水廠、自來水廠、水站、地表水、養殖業、工業等領域懸浮物/污泥濃度監測。

二、 技術性能和規格

1. 技術參數

2. 尺寸圖

3. 安全信息

請在拆開本設備包裝、安裝或使用本設備前，完整閱讀本手冊。否則可能會對操作者造成人身傷害，或對設備造成損壞。

警告標簽

請閱讀貼在儀器上的所有標簽和印記，并遵照這些安全標簽的指示操作，否則可能造成人身傷害或儀器損壞。

本符號出現在儀器中，則表示參考說明書中的操作或安全信息。

   本標志表示存在觸電或電擊致死的風險。

請完整閱讀本手冊。尤其要注意一些注意事項、警告等。要確保本設備所提供的防護措施不受破壞。

三、 安裝和電氣連接

1. 安裝

傳感器的具體的安裝步驟如下：

將8（安裝板）用1（M8U型卡箍）固定在傳感器安裝位置的池邊欄桿上；

將9（轉接頭）與2（DN40）PVC管用膠水連接，并將傳感器電纜線穿過PVC管，傳感器旋入9（轉接頭)，并做好防水處理。

將2（DN40管），通過4（DN42U型管夾）固定于8（安裝板）上，如圖2。

2. 電氣連接

l 棕色線---電源(+12VDC)

l 黑色線---地線(AGND)

l 藍色線---485數據_A(485_A)

l 白色線---485數據_B(485_B)

完成接線后，應仔細檢查，避免通電前的錯誤連接。

線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ6 mm，所有接口均已做防水處理。

四、 維護和保養

1. 常見問題

2. 傳感器校準

懸浮物（污泥濃度）傳感器在出廠前已經過校準，若需要自行校準可以按照如下步驟進行。

懸浮物（污泥濃度）校準要求使用懸浮物標準液，具體步驟如下：

若測量值和標液值之間存在較大偏差，則需要對校準曲線的斜率進行因子校正

a) 將傳感器連接PC端；

b) 設置好相關參數，并擦凈傳感器；

c) 將傳感器緩慢浸入到懸浮物標準液當中；

d) 等待數值穩定，并記錄該穩定值；

e) 計算校正因子。校正因子等于標準液值除以第4步測得的值。（因子 = 標準液值／穩定值）；

f) 在因子對應的寄存器中輸入計算出的校正因子即完成校正。

注：

l 校正時保證探頭鏡片離校準杯底部15cm，

l 校正時保證鏡片前端沒有氣泡，

l 校正時建議校正時校正杯采取避光處理。

五、 質量和服務

1. 質量保證

l 質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做72小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。

l 收貨方對不合格率達到2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。

l 保證貨源數量和出貨速度。

2. 配件和備件
