工作原理

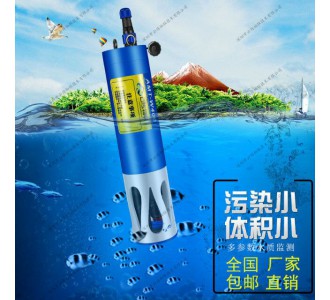

AMT-ZD300一體式在線濁度傳感器采用散射光式濁度測量法原理設計制作而成。當一束光束射入水樣時，由于水樣中濁度物質使光產生散射，通過測量與入射光垂直方向的散射光強度，并與內部標定值比對，從而計算出水樣中的濁度，經過線性化處理輸出最終值。
技術參數
|
型號 |
AMT-ZD300 |
|
測量原理 |
散射光法 |
|
量程范圍 |
0～1000NTU或0～200NTU |
|
分辨率 |
0.1NTU，0.1℃ |
|
精度 |
讀數的±3% 或±3NTU，以大者為準，±0.5℃ |
|
校準方式 |
兩點校準 |
|
溫度補償 |
自動溫度補償(Pt1000) |
|
輸出方式 |
RS-485(Modbus/RTU) |
|
工作條件 |
0～50℃，<0.2MPa |
|
存儲溫度 |
-5～65℃ |
|
安裝方式 |
浸入式安裝，3/4" NPT螺紋 |
|
線纜長度 |
5米，其它長度可定制 |
|
功耗 |
<0.5W |
|
電源 |
12～24VDC ±10% |
|
防護等級 |
IP68 |
尺寸圖
安裝和電氣連接
安裝
安裝距離要求：與側壁保持5cm以上，與底部保持10cm以上。
電氣連接
紅色線—電源線（12～24V）
黑色線—地線（GND）
藍色線—485A
白色線—485B
裸露線—屏蔽線
完成接線后，應仔細檢查，避免通電前的錯誤連接。
線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ6 mm，所有接口均已做防水處理。
維護和保養
維護程序和方法
維護日程
測量窗口的潔凈度對于維持準確的讀數而言是非常重要的。
|
維護任務 |
建議維護頻率 |
|
校準傳感器（如主管部門有要求） |
根據主管部門所要求的維護日程進行 |
維護方法
傳感器外表面：用自來水清洗傳感器的外表面，如果仍有碎屑殘留，用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。
檢查傳感器的線纜：正常工作時線纜不應繃緊，否則容易使線纜內部電線斷裂，起傳感器 不能正常工作。
檢查傳感器的測量窗口有否有臟污，清潔刷是否正常。
注意事項
探頭中含有敏感的光學部件和電子部件。確保探頭不要受到劇烈的機械撞擊。探頭內部沒有需要用戶維護的部件。
傳感器的校準
零點校準：用大點的燒杯量取適量零濁度液，將傳感器垂直放在溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行零點校準。指令參照附錄。
斜率校準：將傳感器探頭放置于標準溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行斜率校準。指令參照附錄。
常見問題解答
|
錯誤 |
可能的原因 |
解決方法 |
|
操作界面無法連接或不顯示測量結果 |
測量值過高、過低或數值持續不穩定 |
重新連接控制器和線纜 |
|
線纜故障 |
請聯系我們 |
|
|
測量值過高、過低或數值持續不穩定 |
傳感器視窗被外物附著 |
清洗傳感器視窗表面 |
質量和服務
質量保證
質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做72小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
收貨方對不合格率達到2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。
售后服務承諾
本公司提供自銷售日起一年內的本機售后服務，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良
?
