此類框架電磁鐵結構最簡單，易于安裝，性能可靠，成本低廉，通過某些部位的優化設計，可以顯著的提高電磁吸引力和壽命以及精度，因而在自動化領域得到了最為廣泛的應用

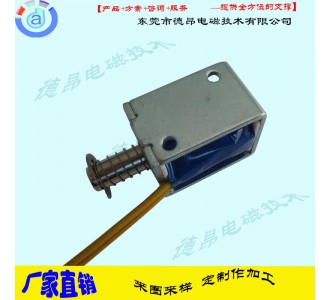

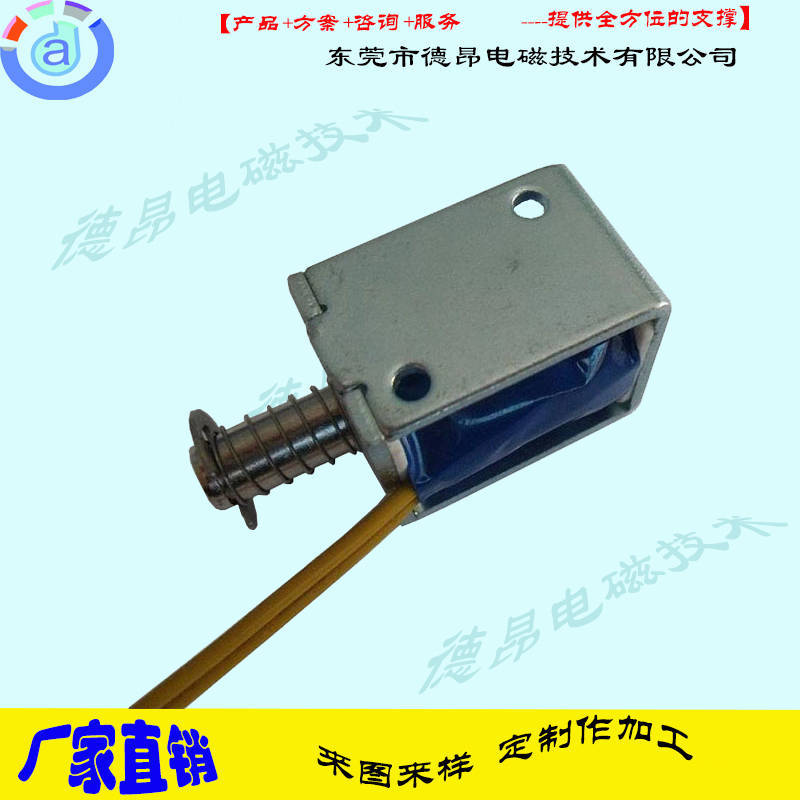

DU0520L/S框架推拉電磁鐵簡介

外形尺寸：      13*16*20

工作電壓：      DC3V-48V

工作行程：      6mm以內

工作頻率：      自定

工作樣式：      L型為拉式/S型為推式

負載連接：      外形可根據需要進行加工

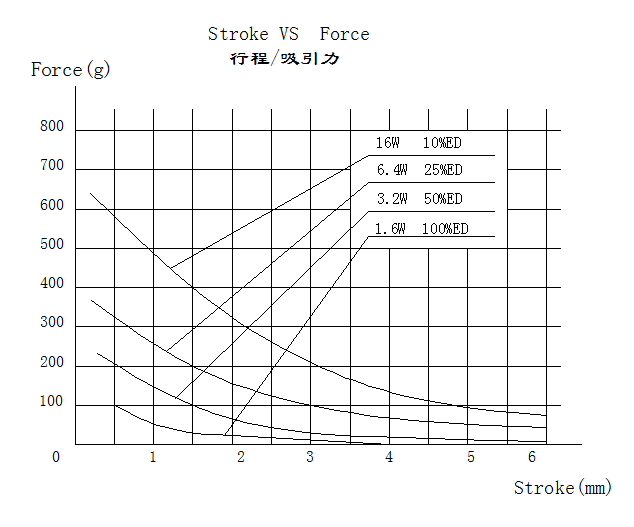

力量曲線 ：

1.型號:

   德昂    DU0520框架電磁鐵

技術參數以我司型號DU0520S-12A45為例

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):—5℃～+55℃

2.2 相對濕度(relative humidity):5%～95%RH

2.3 額定電壓(rated voltage):DC12V

2.4 功耗(wattage)：

     3.2W(DC12V,R=45Ω±10%)

3.  外觀(facies):沒有損傷、破裂、生銹 、表面污點

4.  電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC12V±10%

4.2 吸引力：

     5mm     >50gf

4.3 絕緣電阻(insulation resistance):線圈和框架間100MΩ(DC500V 常規溫度/濕度)

4.4 耐電壓(high voltage ):線圈和框架間AC1000V(50/60Hz)1Mi(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下50萬次以上

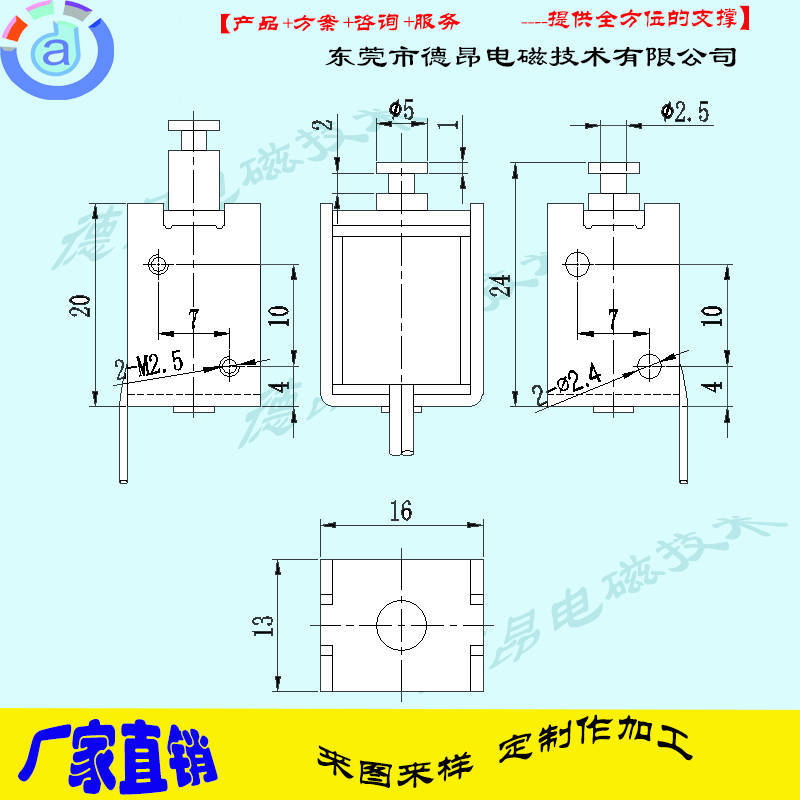

DU0520S-12A45推式電磁鐵系列尺寸：
