此類框架電磁鐵結構最簡單，易于安裝，性能可靠，成本低廉，通過某些部位的優化設計，可以顯著的提高電磁吸引力和壽命以及精度，因而在自動化領域得到了最為廣泛的應用

DU0420框架電磁鐵簡介

外形尺寸：      10*12*20.5

工作電壓：      DC3V-48V

工作行程：      6mm以內

工作頻率：      自定

工作樣式：      L型為拉式/S型為推式

負載連接：      外形可根據需要進行加工

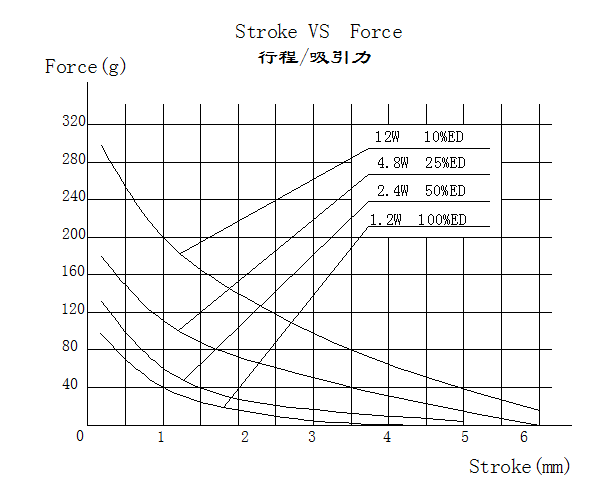

行程/力量：

溫馨提示：此款產品一般采用M2的安裝螺紋，由于軛鐵單邊厚度T=1.0mm，且線圈與軛鐵之間的氣隙比較小，因而在裝配過程中請注意螺絲的長短與力度！

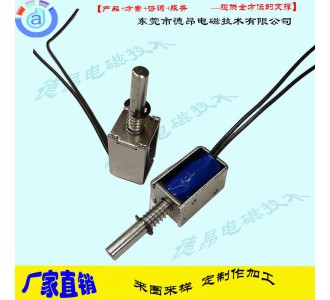

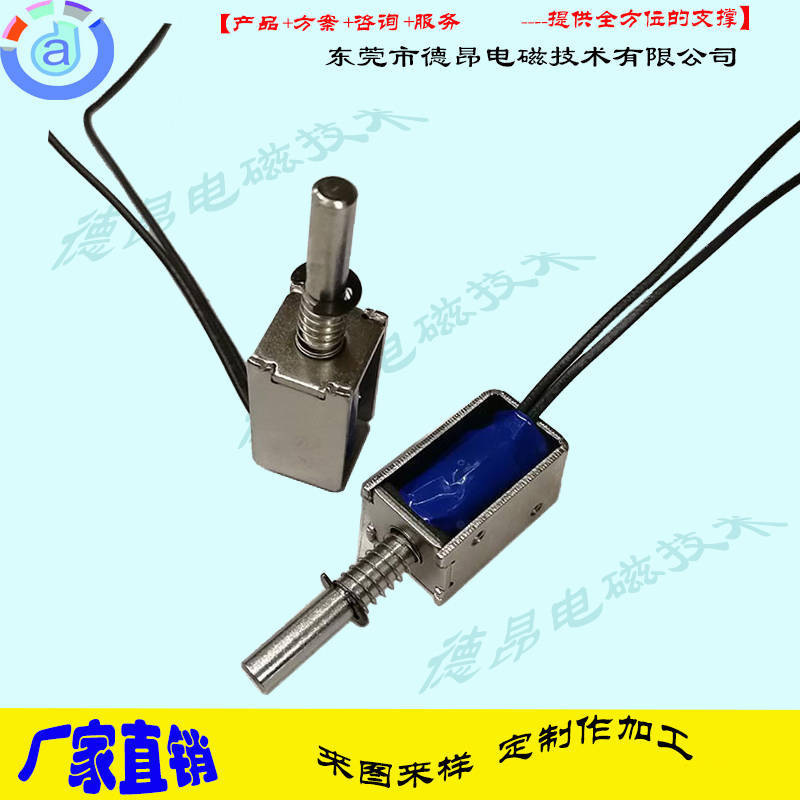

DU0420L框架拉式電磁鐵實拍圖：

1.型號:

   德昂    DU0420L/S框架電磁鐵

技術參數以我司型號DU0420L-03A06為例

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):—5℃～+55℃

2.2 相對濕度(relative humidity):5%～95%RH

2.3 額定電壓(rated voltage):DC03V

2.4 功耗(wattage)：

     1.5W(DC3V,R=6Ω±10%)

3.  外觀:沒有損傷、破裂、生銹 、表面污點

4.  電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC12V±10%

4.2 吸引力：

     3mm     >20gf

4.3 絕緣電阻(insulation resistance):線圈和框架間100MΩ(DC500V 常規溫度/濕度)

4.4 耐電壓(high voltage ):線圈和框架間AC1000V(50/60Hz)1Mi(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下50萬次以上

德昂電磁所生產的DU0420L-03A06框架電磁鐵產品尺寸圖紙：
