DO3749圓管電磁鐵簡介

產品應用：DO3749系列產品應用的比較廣泛，如包裝機、自動剪裁機、自動鉚接機等機械設備上面。根據允許的條件下均可使用此款產品。

產品特點：

1：雙向自潤滑軸承配合，無晃動、壽命更長。

2：自帶通用款3PIN接頭，安裝更方便耐用。

3：前后均可加工成螺紋安裝，方便簡單。

4：內/外置彈簧結構設計，省心省力。

選擇參考：

外形尺寸：      直徑37*高度49.5mm;

工作電壓：      DC3V-220V

工作行程：      20mm以內

工作頻率：      自定

工作樣式：      L型為拉式/S型為推式

負載連接：      外形可根據需要進行加工

安裝方式：      外螺紋，自定

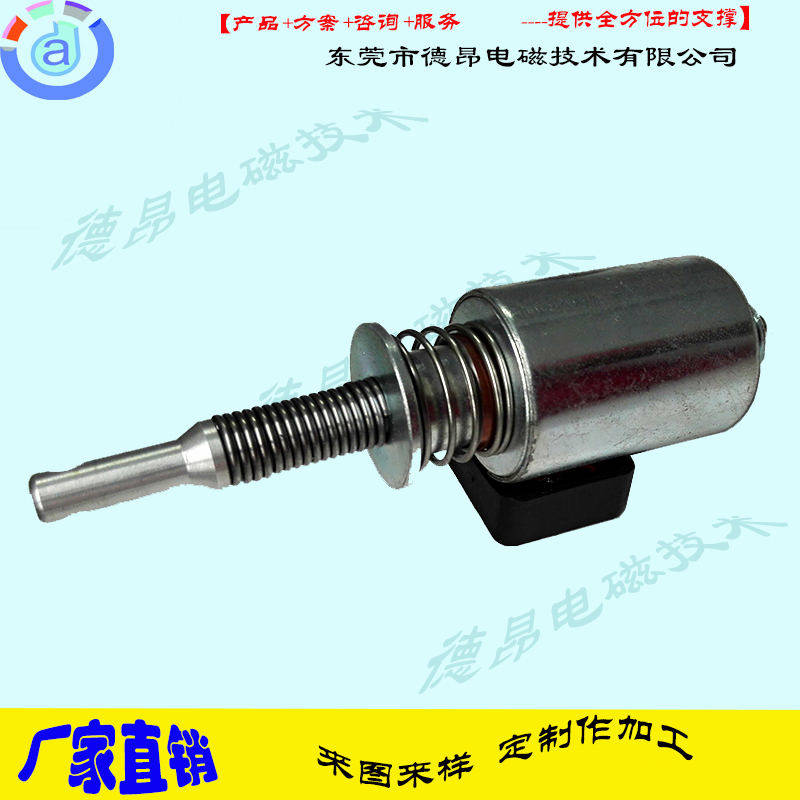

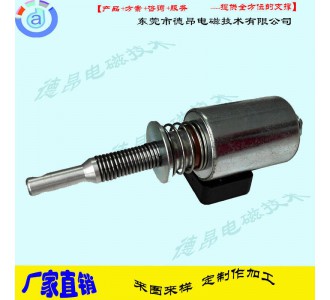

DO3749圓管電磁鐵產品實拍圖示：

1.名稱: DO3749包裝機電磁鐵

2.標準測試條件(TEST)：

  2.1 環境溫度(temperature range):—20℃～+45℃

  2.2 相對濕度(relative humidity):5%～95%RH

3.  外觀:沒有損傷、破裂、生銹 、表面污點

4.  電氣特性(ELECTRICAL)

       電壓要求:DC直流

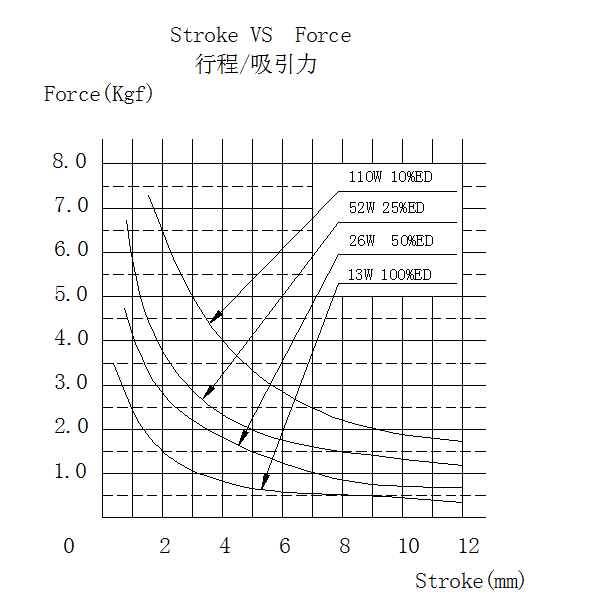

4.2 行程-吸力(stroke-force):

4.3 絕緣電阻(insulation resistance):DC500V,≥50MΩ(線圈和骨架之間)

4.4 耐電壓(high voltage ): AC1200V 50/60Hz-1秒,漏電流最大10毫安(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下50萬次以上

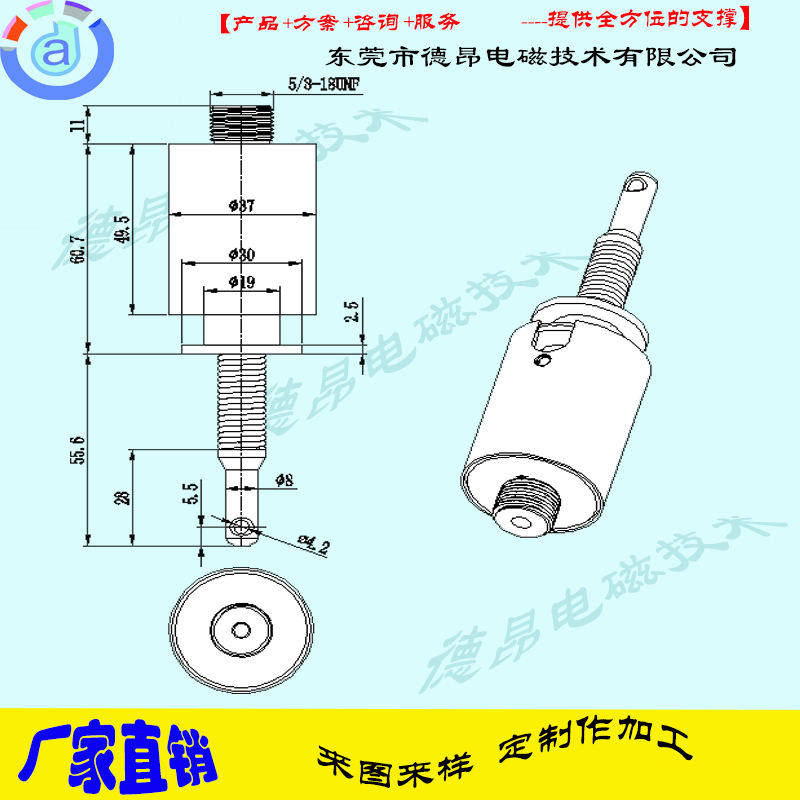

德昂所生產的DO3749系列圓管電磁鐵產品尺寸圖紙:
