【主體尺寸】

圓鐵管：  Φ32*45mm

可動軸：Φ12.7

安裝方式：卡位

【工作樣式】

默認：直通式產品

可定制DO3245L/S:   L型為拉式產品，S型為推式產品

【定制參數】

建議電壓：      DC6V-220V

工作行程：

                直通式30mm以內

                推拉式：15mm以內

安裝方式:       卡位/螺紋安裝

產品功率/電流： 可定制作

工作頻率：     100%~10%ED

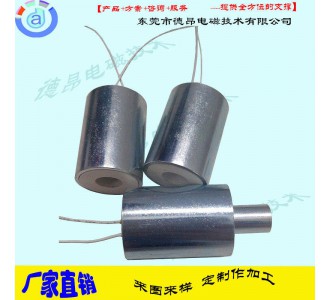

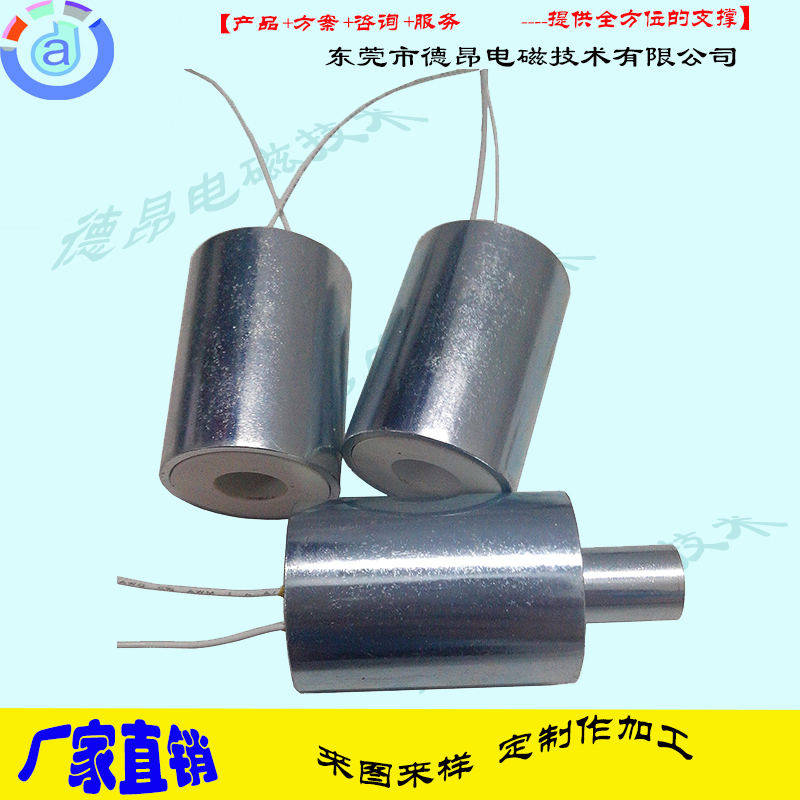

DO3245直通式電磁鐵請參考圖下：

1.名稱: DO3245圓管電磁鐵

2.標準測試條件(TEST)：

   2.1 環境溫度(temperature range):—20℃～+45℃

   2.2 相對濕度(relative humidity):5%～95%RH

3.  外觀(facies):沒有損傷、破裂、生銹 、表面污點

4.  電氣特性(ELECTRICAL)

    電壓要求:DC直流

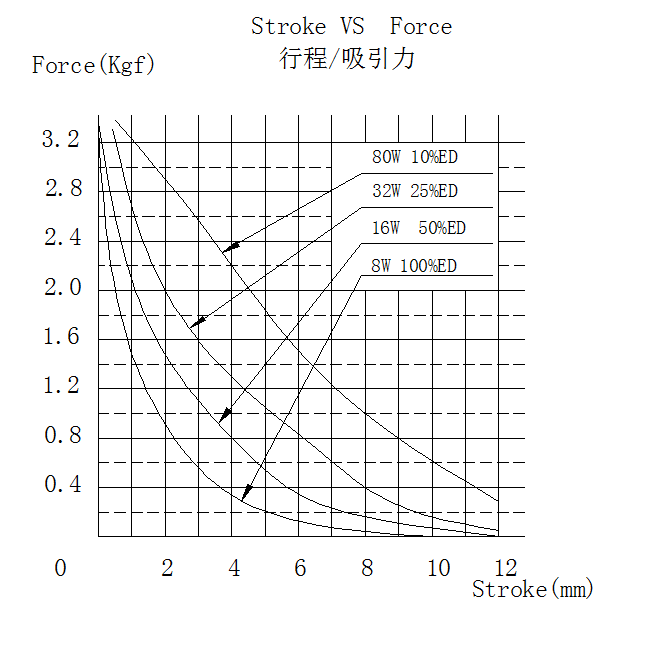

4.2 行程-吸力(stroke-force):

    圖示所標識行程吸力為常規推拉式電磁鐵產品所測試結構，不包含直通式測試結果

4.3 絕緣電阻(insulation resistance):DC500V,≥50MΩ(線圈和骨架之間)

4.4 耐電壓(high voltage ): AC1200V 50/60Hz-1秒,漏電流最大10毫安(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下50萬次以上

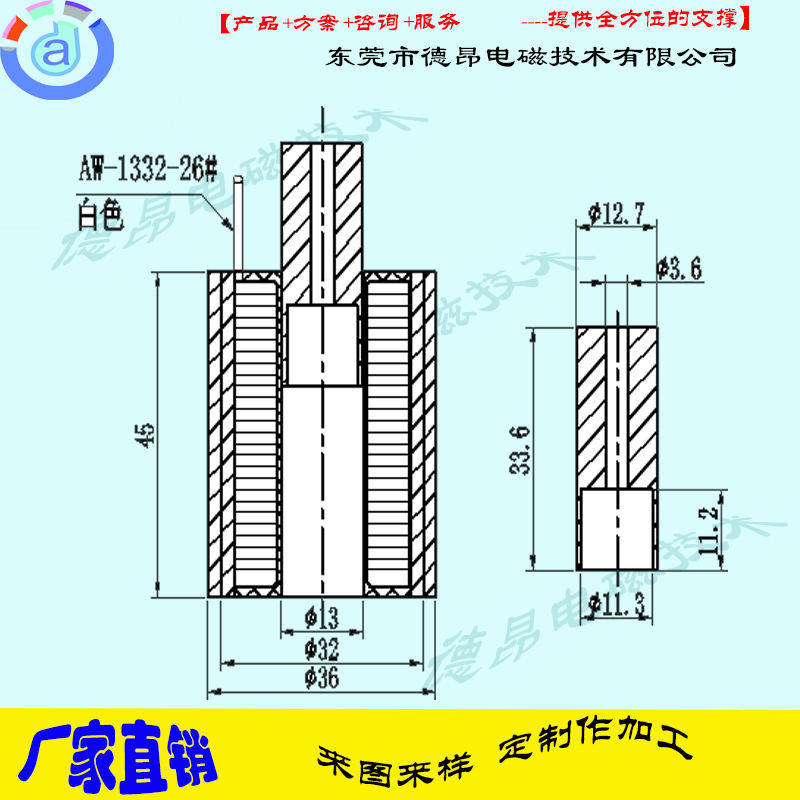

DO3245直通式電磁鐵產品尺寸圖紙:
