DK1037單保持電磁鐵

【構成說明】

DK1037保持電磁鐵由軛鐵、上蓋、固定鐵芯、可動鐵芯、線軸、導線、銅線、磁鐵等零件構成。

【產品特點】

U型結構設計，螺紋安裝方便簡單，大保持力低功耗、負載連接方式多樣性。

【產品應用】

DK1037系列主要應用在各類激光打印機、門禁防盜鎖、自動感應開關、機械設備等等上面。

【基本參數】

基本尺寸：26*20*37mm

工作電壓：DC3V~DC220V以內

工作行程：MAX 12mm,建議8mm以內

工作頻率：100%ED/50% /25% /10% ...

舉例DK1037L-12A12相關的技術參數說明：

電    壓(VOLTAGE):           DC12V

電    流(CURRENT):           1A

功    率(WATTAGE):           12W

直流電阻(DC RESISTANCE):     電阻12Ω±10%

工作循環(DUTY CYCLE):        50%通電(power-on 50%)

絕緣等級(INSULATION CLASS):  B類(B CLASS)

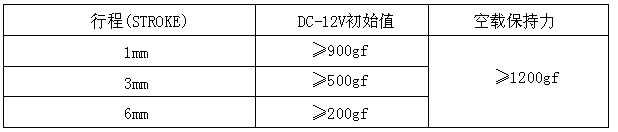

力量(FORCE)：

提示：以上提供參數僅適合我司DK1037L-12A12款產品。需要注意的是此款電磁鐵保持力與推拉力可以根據不同角度設計來做適當調整，以上僅供參考！

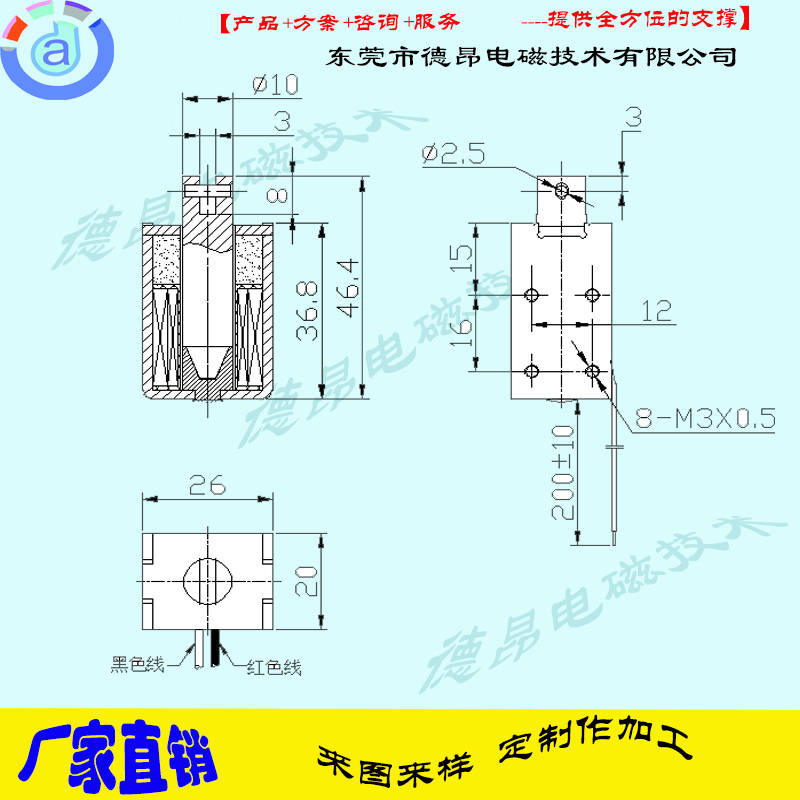

外形圖(OUTLINE DRAWING)
