此類框架電磁鐵結構最簡單，易于安裝，性能可靠，成本低廉，通過某些部位的優化設計，可以顯著的提高電磁吸引力和壽命以及精度，因而在自動化領域得到了最為廣泛的應用

【構成說明】

DC0940高壓控制箱電磁鐵由是由軛鐵、固定鐵芯、復位彈簧、可動鐵芯、線圈、銅線、導線、銅管、導桿、E扣等零件構成。

【產品特點】

C型開置式結構設計，具有長行程大力量、散件快，安裝方式多樣性，結構簡單上手即可用等特點。

【產品應用】

由德昂電磁所生產DC0940系列電磁鐵產品目前主要應用在國內高壓變電箱控制設備上面。也可適用于各類其它的行業中，如機械設備、控制開關等等。

【定制作參數】

基本尺寸：   20.6*23*40.5mm

工作電壓：   可在DC3V~DC220V以內自定

工作行程：   0~15mm可選

產品功率：   4W(100%通電)

復位功能：   可自定

工作頻率：   100%ED/50% /25% /10% ...

連接方式：   自定

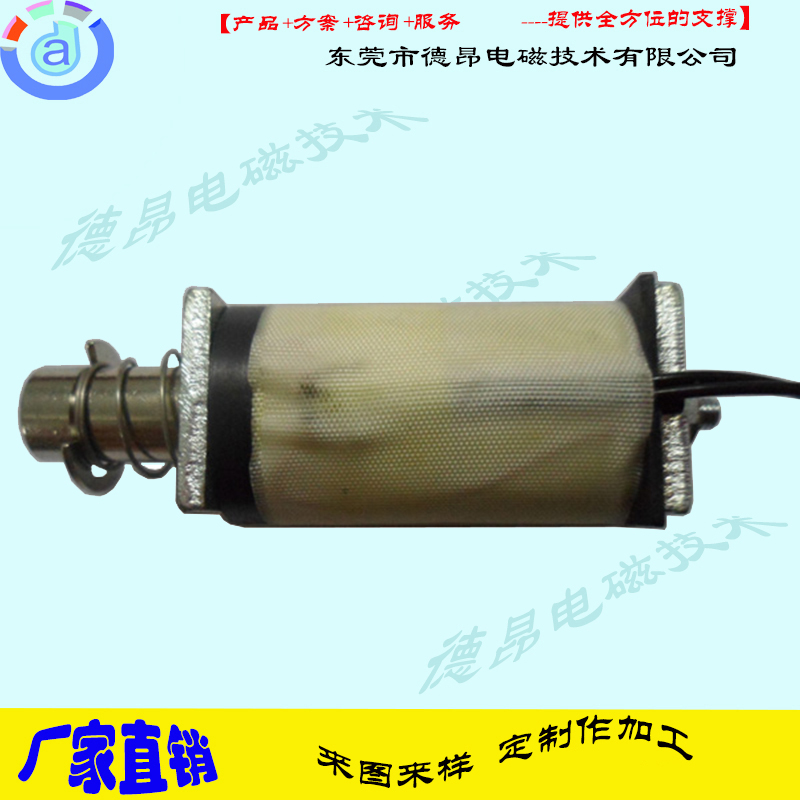

DC0940高壓控制箱電磁鐵產品實拍圖：

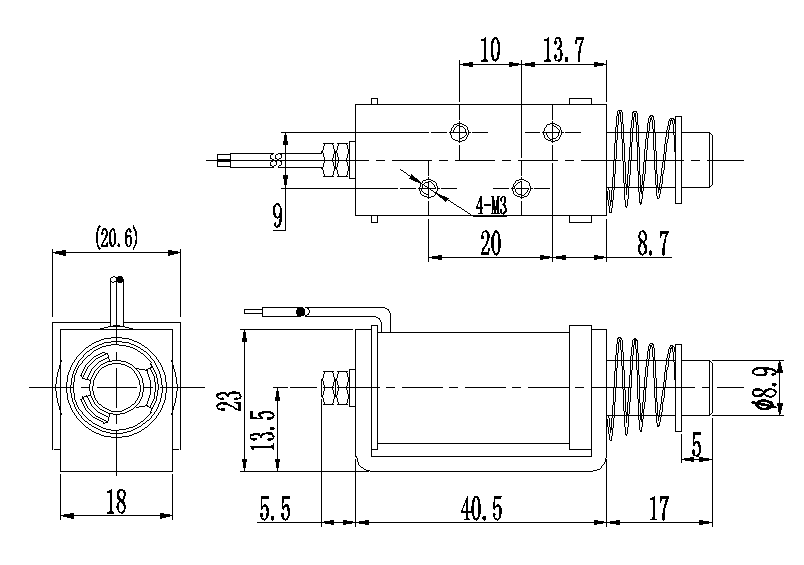

DC0940C型開置式電磁鐵外形尺寸圖：

小提示，在保證產品外形尺寸20.6*23*40.5mm模具沖壓件不變的情況下，負載連接方式可根據需要進行加工制作。此款產品采用螺紋/卡位安裝，安裝尺寸可根據需要進行適當調整加工。

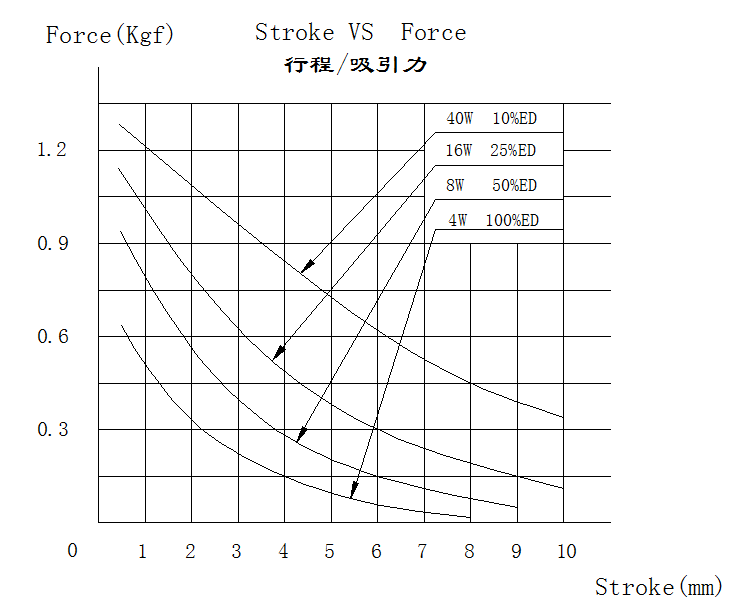

DC0841框架電磁鐵力量曲線圖：

溫馨提示：在條件允許的情況下，通常選擇100%~25%ED之間的工作頻率，工作頻率計算工式：通電時間/總時間（通電時間+斷電時間）*100%；通常條件下連續通電時間超過5分種以上默認為100%ED 。
