此類框架電磁鐵結構最簡單，易于安裝，性能可靠，成本低廉，通過某些部位的優化設計，可以顯著的提高電磁吸引力和壽命以及精度，因而在自動化領域得到了最為廣泛的應用

【構成說明】

DC0841電控箱電磁鐵由是由軛鐵、固定鐵芯、可動鐵芯、線圈、銅線、導線、銅管、導桿等零件構成，根據需要可增加復位彈簧。

【產品特點】

C型開置式結構設計，散件快，安裝方便、性價比高

【產品應用】

DC0841相對來說應用的比較廣泛，目前我司此款產品主要應用在各類控制設備機構、智能家具及機械自動化行業中。

【基本參數】

基本尺寸：21.5*18.5*41.5mm

工作電壓：DC3V~DC22V以內

工作行程：0~15mm

工作頻率：100%ED/50% /25% /10% ...

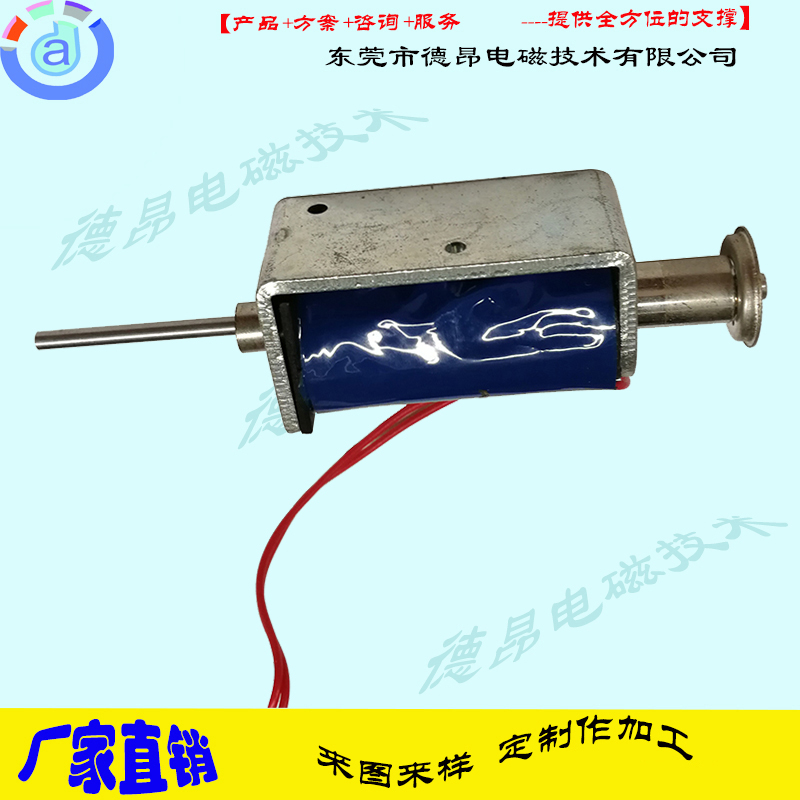

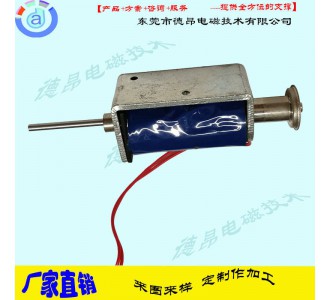

產品圖片：

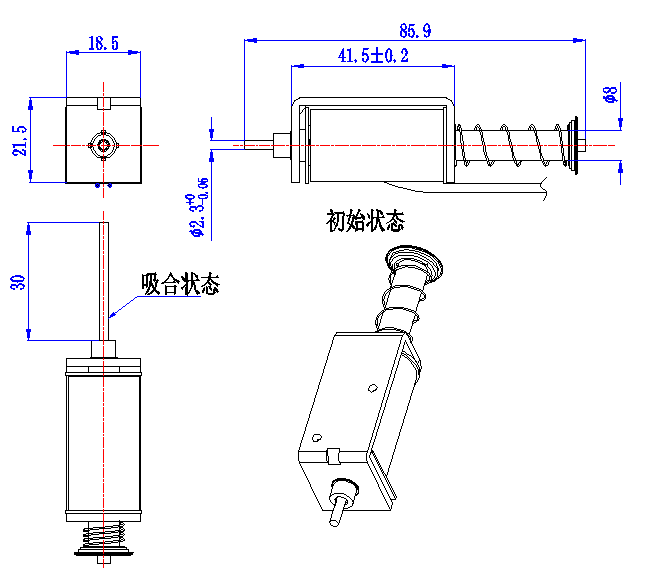

DC0841C型開置式電磁鐵外形尺寸圖：

小提示，在保證產品外形尺寸21.5*18.5*41.5mm模具沖壓件不變的情況下，負載連接方式可根據需要進行加工制作。此款產品采用螺紋/卡位安裝，安裝尺寸可根據需要進行適當調整加工。

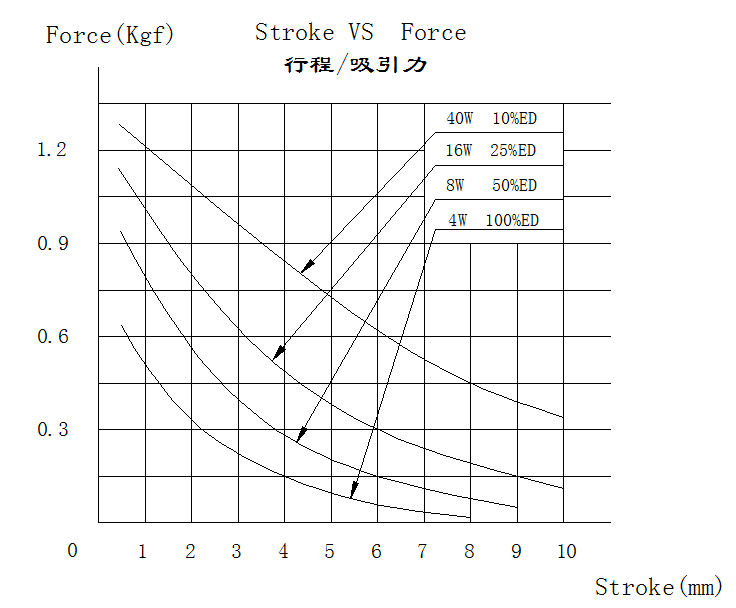

DC0841框架電磁鐵力量曲線圖：

在選擇時請注意區分，不同的工作頻率對應的力量不同，可以根據實際需求進行選擇，通常選擇時在實際需求的力度上增加15%即可，我司在設計時會考慮余量！
