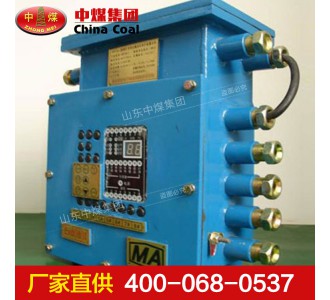

KHP159皮帶機綜保裝置由隔爆腔和本安殼體組成，內部有本質安全型執行電源、本安型控制單元、顯示操作單元和各種本安型傳感器組成。作為帶式輸送機的打滑、低速、超溫、堆煤、跑偏煙霧等綜合保護及多臺皮帶系統間實現集中控制和打點通訊之用，并配一套獨立的超溫自動灑水裝置。

KHP159皮帶機綜保裝置工作環境

1、海撥高度不超過2000米。不低于1000米。大氣壓力80~106Kpa。

2、環境溫度－5℃～+40℃。

3、環境相對濕度不大于95%(25℃時)。

4、有爆炸性氣體和煤塵的礦井中。

5、無強烈振動沖擊的環境中。

6、無破壞金屬和絕緣材料的腐蝕性氣體的環境中。

7、能防污水及其他液體浸入的地方。

8、安裝類別 III類。

9、污染等級：3 級。

KHP159皮帶機綜保裝置技術參數

額定輸入電壓：AC127V或36V；

最高允許電壓：AC140V或 40V；

本安輸出最高開路電壓：DC12V；

本安輸出最大短路電流：DC400mA；

過流保護整定值1.0A；

本安輸出外部允許分部電容：0.1μf/Km；

本安輸出外部允許分部電感：1mH/Km；

各傳感器與主機間連接最大電纜長度不超過1500m。

繼電器輸出接點容量；AC250V 5A；

防打滑、溫度、煙霧、帶控傳感器為有源配件，其額定電壓為12V，靜態電流小于115mA，最大動作電流小于150mA，其余傳感器為無源器件，其動作時工作電流最大值為5mA；

集中控制信號小于1.5V 5mA；

報警時工作電壓：5V，電流70mA，輸出功率小于2W；

傳感器與主機連線≤1500米，主機間連線不超過1500米，分部電容≤0.1μf， 分部電感≤1mH；

組合參數：12V 350mA（煙霧傳感器、速度傳感器、溫度傳感器）；

本安電路最大開路電壓：+12V 短路電流 1.0A。

KHP159皮帶機綜保裝置功能

1、皮帶機綜合保護裝置通過配接開關型速度傳感器，對皮帶機的從動輪進行監控，轉速分別分為1、2轉/秒兩檔，供保護選擇用，當從動輪的速度低于整定值25%時，經過5～15秒延時，監控儀能自動切斷皮帶機電源，實現低速保護。

2、皮帶機綜合保護裝置通過配接開關型溫度傳感器，對皮帶機的輥筒及軸承或環境溫度進行監控，溫度整定值分30℃、40℃、60℃三擋，當監視點溫度高于整定值監控儀能自動切斷皮帶機電源，實現超溫保護。超溫保護整定誤差值小于5℃。

3、皮帶機綜合保護裝置通過配接開關型堆煤傳感器，對皮帶機的煤倉或漏斗煤位情況進行監控，在堆煤情況下， 煤位傳感器角度偏移，接點閉合，監控儀切斷皮帶機電源，實現堆煤保護，堆煤保護動作延時1~3S。

4、皮帶機綜合保護裝置配有獨立的RFMH型熱敏式超溫自動灑水裝置，能對超溫及著火事故進行自動灑水，能夠有效地防止事故的產生和發展。熱敏式超溫自動灑水裝置的保護溫度可在35℃～70℃之間選擇，出廠時一般選擇在50±2℃。

5、皮帶機綜合保護裝置與撕裂傳感器配接時，當皮帶縱向撕裂，有200克物料漏在100Cm²面積上時，監控儀切斷皮帶機電源，實現撕帶保護。防止事故擴大。傳感器總面積3000cm²。中撕傳感器可檢測出皮帶裸露的鋼絲進行保護，防止皮帶撕裂。

6、皮帶機綜合保護裝置配接帶控傳感器，可實現皮帶機開車自動灑水或降塵噴霧。

7、皮帶機綜合保護裝置配接拉（壓）力傳感器，經單片機處理，可對皮帶張緊力進行監測控制。

8、皮帶機綜合保護裝置有集中控制和單臺操作功能；可通過面板上的“控制方式”按鈕來實現轉換，按一下該按鈕，其上方的指示燈亮則為集中控制方式，否則為手動操作方式。

該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
