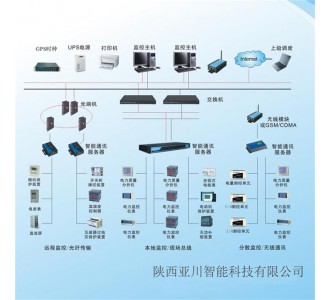

能源管理平臺概述

能源管理平臺的設計與建設充分符合國家關于計量監測系統各項要求，對各用能點實現分層、分項、分類實時計量。并通過人機界面，直觀的顯示各部分實時用能情況，并通過圖表形式直觀顯示設備用能的同比和類比，便于客戶分析。以及通過Web發布的形式，使得用能單位各級管理人員不管身處何時何地，都可以輕松地對本單位各部分的用電情況進行監控與管理。

幫助企業設置專門的能源管理機構，負責企業節能工作，重點在于加強能源的用能過程管理、通過信息化系統的建設，切實提升企業的生產管理水平，提升企業的計量管理水平，實現生產和能源利用的精細化管理，從而達到節能降耗的目的。

通過能源管理平臺的建設便于獲得第一手運行工藝數據，實時掌握系統運行情況、及時采取調度措施，使系統盡可能運行在最佳狀態，并將事故的影響降到最低。在企業能源管理部門的指導下，對能源系統采用分散控制和集中管理。針對能源工藝系統的分散和能源管理要求集中的特點,建立能源管理平臺可以滿足能源工藝系統特點的分散控制和集中管理,使企業的能源管理水平適應企業的戰略發展需要。

減少能源管理環節，可實現在信息分析基礎上的能源監控和能源管理的流程優化再造，有效實施客觀的以數據為依據的能源消耗評價體系，減少能源管理的成本，提高能源管理的效率，及時了解真實的能耗情況和提出節能降耗的技術和管理措施，向能源管理要效益。

實時了解企業的能源需求和消耗的狀況，使能源的合理利用達到一個新的水平。為進一步對能源數據進行挖掘、分析、加工和處理提供條件。建設能源管理平臺對提高能源系統運行和管理的水平，減少能源消耗，提高供能質量，提高勞動生產率，改善環境質量，從而提高企業產品的市場競爭力，都具有良好的作用和效果。

變配電監控系統

開關狀態的監測可用HW-BA5203DDC控制器實現，變配電系統參數的監測選用樓宇自控系統專用的電力監測變送器（DME400），該設備可完成對電壓、電流、有功功率、無功功率、功率因數等多個參數計量和傳輸。

納入建筑設備監控系統的供配電系統包括其高壓、變壓器、低壓配電。大廈內高壓進線為兩路獨立電源，兩路可自動切換，互為備用。電力的管理是大廈內最重要的部分之一。基于目前的技術水平和管理水平，建筑設備監控系統對變配電系統具有一套獨立的監控系統,該系統具有通訊接口，智能主機只監測該系統的運行狀態不參與控制。

主要監控內容：

1、變壓器運行狀態、故障報警和超溫報警；

2、發電機運行狀態、故障報警；

3、發電機電壓、電流、頻率、油箱和油罐液位；

4、高、低側的電壓、電流、頻率、功率因數和有功功率并與計算機內部統計數據進行比較，當誤差大于5%時進行報警。（主要針對低壓配電電壓等級，電流的設定應根據負載線路的負載狀態后期再進行深化設計）

5、低壓母線聯絡柜開關狀態和高低壓配電柜的狀態和報警。

6、實時監測，集中顯示變配電系統內各高壓柜，低壓柜，變壓器，備用電源等各種運行參數。具備配電系統運行分析報表，配電系統故障分析報表及報警提示，配電系統遠程監控等功能。做到供電運行穩定安全，優化電源配置。

7、系統實時動態分析，在配電系統中監測參數有三相電流，三相電壓，有功功率，無功功率，電度量等。通過對電計量參數采樣比較分析，使大樓內配電情況一目了然。

8、樓宇自控系統對變壓器進行溫度監視并能進行時限超溫報警，同時監視變壓器風機運行狀態。

9、對柴油發電機供電電壓、電流功率因數油箱液位以及啟停狀態監控。

10、系統實時故障報警提示記錄，監測各個回路運行狀態，達到系統實時跟蹤，大大提高系統的安全運行系數及快速反應能力。
