NHR-5700溫度巡檢儀/多路巡檢儀/壓力巡檢儀/電流巡檢儀/電壓巡檢儀/電機溫度巡檢儀/可燃?xì)庋矙z儀

產品品牌：	虹潤
最小起訂：	1 臺
產品價格：	面議
供貨總量：	1000 臺
發貨期限：	自買家付款之日起 3 天內發貨
瀏覽次數：	110

?

產品詳細說明
詳細參數

NHR-5700系列多回路測量顯示控制儀

概述

    NHR-5700系列多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。
    ★雙屏LED數碼顯示，PV顯示測量值，SV顯示當前通道號。
    ★可巡回檢測8路或16路測量信號，各輸入通道測量信號互不干擾。
    ★具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度。
    ★報警方式可選擇“統一報警輸出”、“分別報警輸出”；“統一報警輸出”時通過參數設置可選擇帶記憶報警和不帶記憶報警功能，儀表面板帶LED報警指示燈。
    ★變送輸出方式可以選擇“統一變送輸出”、“分別變送輸出”、“按指定輸入通道的采樣值變送”、“16路采樣值加權平均變送”、“16路輸入*大值變送”、“16路輸入*小值變送”。
    ★儀表數據刷新周期2秒/16路。
    ★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
    ★帶DC24V饋電輸出，為現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    ★參數設定密碼鎖定，參數設置斷電保存，具備參數恢復系統原始設置功能。

NHR-5700T

儀表選型

NHR-5710□-□-□/□/□/□( )-□-( )八回路
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
NHR-5720□-□-□/□/□/□( )-□-( )十六回路
① ② ③ ④ ⑤ ⑥ ⑦ ⑧

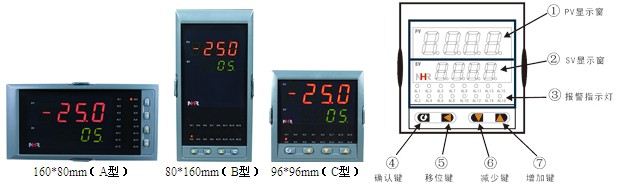

①規格尺寸		②輸入分度號
代碼	寬高深	代碼	分度號（測量范圍）
A B C	16080136mm（橫式） 80160136mm（豎式） 9696136mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃）線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換特殊規格
③變送輸出（備注1）
代碼	輸出類型(輸出方式與負載電阻RL)
X 0 1 2 3 4 00 01 02 03 04 8	無輸出 4-20mA(統一變送;RL≤380Ω) 1-5V(統一變送;RL≥250KΩ) 0-10mA(統一變送;RL≤760Ω) 0-5V(統一變送;RL≥250KΩ) 0-20mA(統一變送;RL≤380Ω) 4-20mA(分別變送;RL≤380Ω) 1-5V(分別變送;RL≥250KΩ) 0-10mA(分別變送;RL≤760Ω) 0-5V(分別變送;RL≥250KΩ) 0-20mA(分別變送;RL≤380Ω) 特殊規格
④報警輸出（繼電器接點輸出）
代碼	報警通道
X 1 2	無輸出統一報警分別報警
⑤通訊輸出
代碼	通訊接口（通訊協議）
X D1 D2 D3	無輸出 RS485通訊接口(Modbus RTU) RS232通訊接口(Modbus RTU) RS232C打印接口
⑥饋電輸出
代碼	饋電輸出（輸出電壓）
X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P（12/24）” 表示第I路12V，第II路24V饋電輸出。
⑦供電電源
代碼	電壓范圍
A D	AC100-240V(50/60Hz) DC 20-29V
⑧備注(無可省略)

備注：

1、①：因為儀表的分別變送輸出口與分別報警口是共用的，所以可按以下方式選擇：
               a、統一變送輸出+統一報警輸出
               b、分別變送輸出+統一報警輸出
               c、分別報警輸出
      ②：NHR-5720 十六路輸入儀表不帶分別變送和分別報警功能。
      ③：儀表供電電源為D（DC20～29V）時，不帶分別變送和分別報警功能。
      ④：NHR-5720C 十六路輸入規格尺寸為96*96mm的儀表無變送輸出，報警輸出只能選擇統一報警。
2、分別報警輸出最多16路，分別變送輸出最多8路
3、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。
4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
      例1：NHR-5710A-27-0/1/X/X-A(統一變送輸出/和統一報警輸出)
      例2：NHR-5720A-14-X/1/D1/X-A(統一報警輸出)
      例3：NHR-5710A-14-X/2/D1/X-A(分別報警輸出)
      例4：NHR-5710A-14-00/X/D1/X-A(分別變送輸出)
