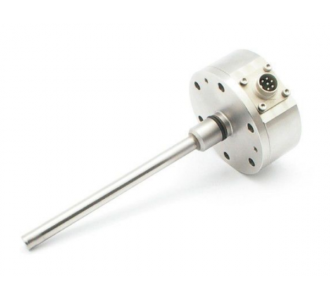

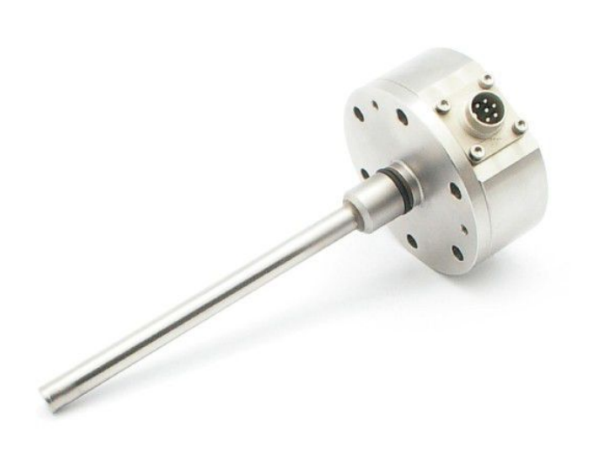

16系列 磁致伸縮位移傳感器
特點
16系列磁致伸縮位移傳感器是專為U型吊環液壓油缸又或是受到空間限制的液壓油缸而設計。它的絕對位置值被編碼成模擬輸出或SSI的二進制碼或格雷碼并且通過串行的RS422標準傳送到控制器。配合精確的液壓缸及控制閥便組成一個高標準的閉環控制系統。
16系列磁致伸縮位移傳感器在產品的性能上是采用非接觸式磁致伸縮位移傳感器測量技術，此技術能提高精準，高可靠，穩定高，直接和絕對值的位移傳感器輸出，非接觸設計不但方便，安裝，而且能消除所有工作磨損而帶來的誤差，無須重新標定，無須定期維護。電子部分為IP65等級，使電子模塊收到最佳的抗震，防塵和防潮保護。
●模擬的電壓與電流
●SSI同步串行數字

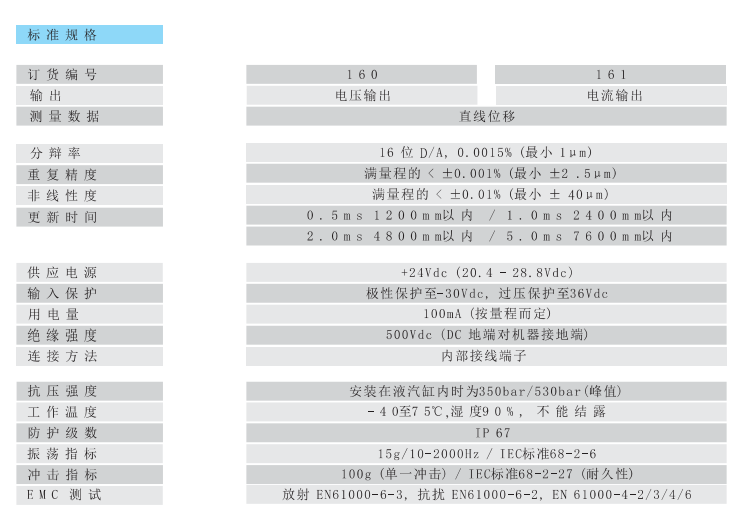

| （電壓/電流）模擬輸出 | ||||
| 訂貨編號 |
160
|
|
161
|
|
| 輸出 |
電壓輸出（0-10V）
|
|
電流輸出（0-20mA，4-20mA）
|
|
| 測量數據 |
直線位移
|
|||
|
|
|
|
||
| 可調范圍 |
當使用雙磁鐵時，磁鐵之間距離最少為76mm
|
|||
| 分辨率 |
16位 D/A,0.0015%(最小1μm)
|
|||
| 重復精度 |
滿量程的＜±0.001%（最小±2.5μm）
|
|||
| 非線性度 |
滿量程的＜±0.01%（最小±40μm）
|
|||
| 更新時間 |
0.5ms 1200mm以內 / 1.0ms 2400mm 以內
|
|||
|
2.0ms 4800mm以內 / 5.0ms 7600mm 以內
|
||||
|
|
||||
|

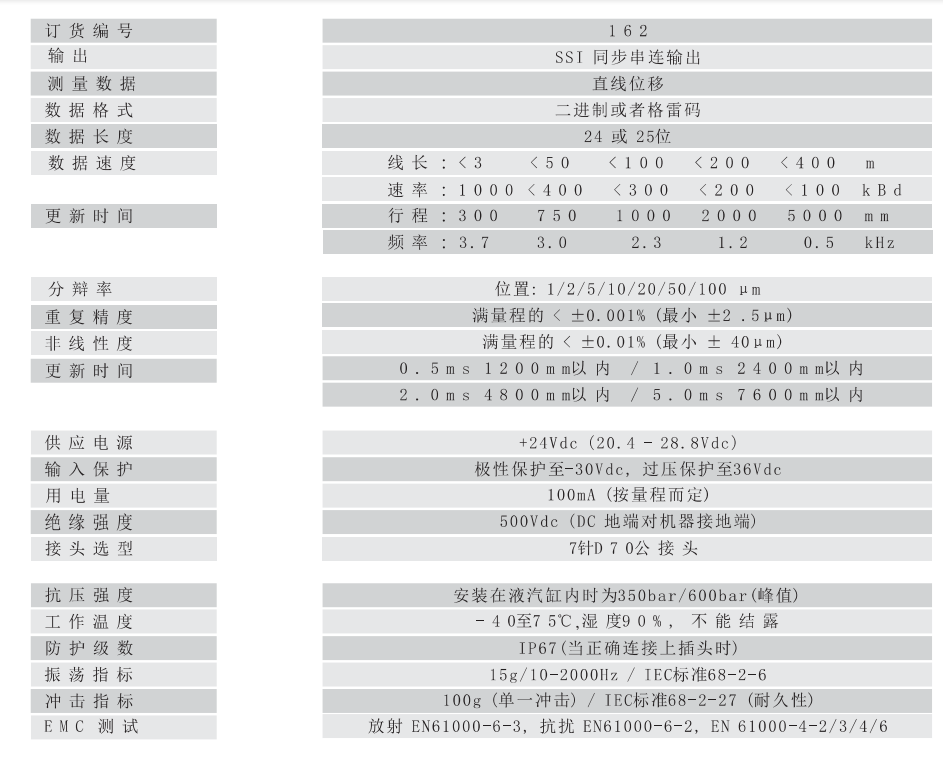

SSI同步串連數字輸出 |
||||||||||||||||
| 訂貨編號 |
162
|
|||||||||||||||
| 輸出 |
SSI同步串連輸出
|
|||||||||||||||
| 測量數據 |
直線位移
|
|||||||||||||||
| 數據格式 |
二進制或者格雷碼，選項提供奇偶檢驗和錯誤位
|
|||||||||||||||
| 數據長度 |
8-32位
|
|||||||||||||||
| 數據速度 |
|
|||||||||||||||
| 更新時間 |
|
|||||||||||||||
| 分辨率 |
位置：1/2/5/10/20/50/100 μm
|
|||||||||||||||
| 所有類型共有參數 | ||||
| 供應電源 |
+24Vdc（20.4 - 28.8Vdc）
|
|||
| 輸入保護 |
極性保護至-30Vdc，過壓保護至36Vdc
|
|||
| 用電量 |
100mA（按量程而定）
|
|||
| 絕緣強度 |
500Vdc（DC 地端對機器接地端）
|
|||
| 接頭選型 |
6針D60公接頭
|
|||
|
|
||||
| 工作溫度 |
-40至75℃，溫度90%，不能結露
|
|||
| 防護級數 |
IP67(當正確連接上插頭時）
|
|||
| 振蕩指標 |
15g/10-2000Hz/IEC標準68-2-6
|
|||
| 沖擊指標 |
100g （單一沖擊）/IEC標準68-2-27（耐久性）
|
|||
| EMC測試 |
放射 EN61000-6-3，抗擾EN61000-6-2，EN61000-4-2/3/4/6
|
|||
?
