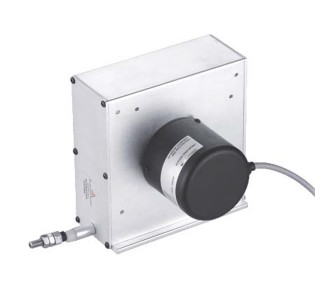

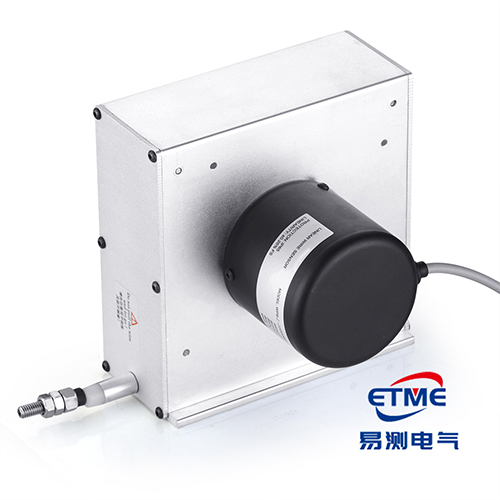

機座型號：         L型(大型)
行程范圍：         8,000～15,000mm任選
可選信號：
1)模擬信號:        電阻型、電流型、電壓型
2)數字信號:        脈沖型
線性精度：        （通用型）±0.15%FS；（精密型）±0.08%FS
重復精度：         0.01%FS～0.005%FS
供電電壓:           24VDC(脈沖型供電電壓:5-30V)
產品型式：
1)電流型（4～20mA；或20～4mA）；            3)電壓型（0～5/0～10Vdc；或5～0/10～0Vdc）
3)電阻型（0～5kΩ；或0～10 kΩ） ；             4)脈沖型（增量型/絕對型）
溫度范圍:           -40～120℃
防振系數:           50g
彈力系數:           400g～500g
有效壽命：         500萬次(脈沖型1000萬次)
保護等級：         IP54/IP65
牽引螺絲安裝:     M6
固定螺絲：         M4mm
安裝方式：         支架

安裝注意事項

利用安裝支架要或4個固定螺絲孔，依現場及機器安裝空間設施需要，選擇正確的方位直接安裝。

注意安裝時兩端留有足夠的緩沖行程（見產品造型中備注），并注意設定，安裝時，須牽引強悍出線角度，即盡量使牽引繩由出線口至移動部位機構，在工作時直線滑動，盡量保持最小角度偏差（容許偏差±3°，每1000mm橫走偏差不超過35mm，以確保測量精度及牽引繩之壽命，長行程垂直安裝時，推薦拉繩尺本體安裝在下部，牽引繩向上牽引。

牽引繩為多股不鋼銹鋼絲繩，請勿使基受外力割傷、燒損、撞擊等，過量的粉塵、積屑、酸堿性環境中以破壞內部測量元器件，導致運轉不順暢、降低測量精度甚至過早損壞，未安裝于工作臺或固定座前，請勿用手或其它物體將牽引繩拉出并讓其瞬間自行彈回，此舉可造成牽引繩斷裂，傷害本體結構或人身安全。

EPS-XS、EPS-S和EPS-M系列產品的牽引運動的瞬間加速為≦2米/秒，絕對速度為≦1米/秒，EPS-L和EPS-XL系列產品的牽引運動的瞬間加速度為≦1.5米/秒，絕對速度為≦0.75/秒，超出上述速度和加速范圍，會降低產品的可靠性和使用壽命，甚至造成牽引繩斷裂，請特別注意！

若使用于非直線運動的機構，請加裝適當的滑輪，將曲線運動變為直線運動，若使用于惡劣環境或特殊場合，請自行加裝保護機械或與本公司相關人員聯系。
