壓力變送器采用帶不銹鋼隔離膜片的壓阻式傳感器作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償，有效地消除材料非線性因素帶來的影響。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號，可將被測量介質的壓力轉換成4～20mA、0～5VDC、0～10VDC、0.5～4.5VDC等標準電。整個產品經過了數千次疲勞沖擊，高，低溫循環老化及精密的數字溫度補償工藝。

  該產品以其優良的可靠性，廣泛的適應性，產品的靈活性和多樣性，廣泛應用于石油、化工、冶金、電力、水文等工業過程現場壓力測量和控制中。

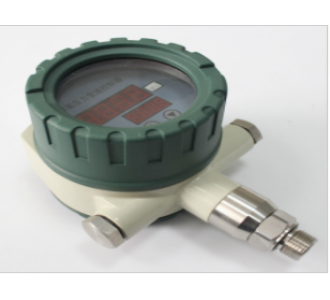

ETM511E型數字化壓力/差壓變送控制器是一款集壓力/差壓測量、顯示、五路控制及變送輸出、通訊于一體的全數字化測控產品，采用防爆結構。可直接安裝于現場壓力測量點或安裝于試驗臺控制屏上，用按鍵現場設定零位值、滿度值、接點壓力值等多種參數。廣泛應用于水電、冶金和化工等行業的自動控制領域，對流體介質的壓力/差壓的測量與控制。零點、滿度、壓力單位、地址等參數對用戶開放，以便用戶能夠極為方便的對產品進行調校，或需要對多臺產品同時監測時，通過RS485接口，及專用數據電纜和軟件，進行現場操作。
特 點
●超高亮大LED壓力顯示，可替代指針式電接點壓力表
●多種供電方式可供選擇（24VDC, 220VAC,220VDC）
●按鍵調校及現場設置各種參數，操作方便
●5路繼電器輸出，可自由設定為上限或下限，控制可靠
●內置RS485通訊接口插座。通過RS485通訊接口，利用軟件可對變送器進行全方位的調控。支持用戶對變送器的操控編程。
●無源調校，量程縮放。變送器在出廠前已針對基本量程精確校準，所以用戶可在一定的區間內，直接寫入變送器的參數即可改變變送器的量程（輸出對應值）。按鍵、軟件兩種方式均可以實現量程的寫入。方便了用戶在現場更改量程的應用，實現了無源量程縮放。量程縮放比5:1。
●工廠參數可恢復。變送器提供工廠設置值恢復功能，解除了用戶使用過程中誤操作引起的原始參數丟失造成的損失
技術參數:
量程范圍0~100MPa 精度等級0.5%過載能力200%壓力類型表壓穩定性≤0.1% 電源電壓220VAC/24VDC顯示方式0.56"數碼管顯示范圍-1999~9999環境溫度-20℃~70℃相對濕度≤80%安裝螺紋M20*1.5防護等級IP65

為了防止電磁干擾的影響應注意以下事項：
●線路連接盡量短，采用屏蔽線
●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
●若用微型軟管安裝，殼體必須單獨接地
設置功能
輸出
有五路開關量輸出。相應的輸出會在開關點的吸合值到達時切換并在壓力下降到低于釋放值時回復。
設置開關點

AL1H此值為開關1吸合值
AL1L此值為開關1釋放值
AL2H此值為開關2吸合值
AL2L此值為開關2釋放值
AL5L此值為開關5釋放值
END 保存退出
注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報警輸出（常閉功能）吸合值與釋放值的差值為開關點的回差。
例：要設定開關點1為上限報警輸出（常開功能）在4Mpa吸和，小于3.95Mpa斷開，；開關點2為下限報警輸出（常閉功能） 在10Mpa斷開，低于9.95Mpa吸和：
進入菜單：設定
AL1H=4.00 AL1L=3.95
AL2H=9.95 AL2L=10.00
●按下“SET”鍵
●付屏顯示“LOCK” （提示輸入密碼）
●按▲或▼鍵輸入密碼“1”，
●按下“SET”鍵確認，付屏顯示cart
●按▲或▼鍵菜單選擇： 2為開關點設置（10為保存退出，7為不保存退出菜單）
●按 “SET”鍵進入所選菜單（AL1H、AL1L、AL2H、…AL5L）
●修改完成后按SET鍵選擇菜單CART,修改參數為10后安“SET”鍵確認退出。
●若30秒無鍵按下，則自動退出設置狀態，但是不保存所修改的數據。
使用須知:
1.儀表儲藏與使用適宜在環境溫度為-20℃~70℃,相對濕度小于80%的場合.
2.儀表接頭在連接管路時應同心平服.
3.儀表連接電源時應參照5.2電氣連接進行操作,在確認操作無誤后方可接通電源進行運行。
質保
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
